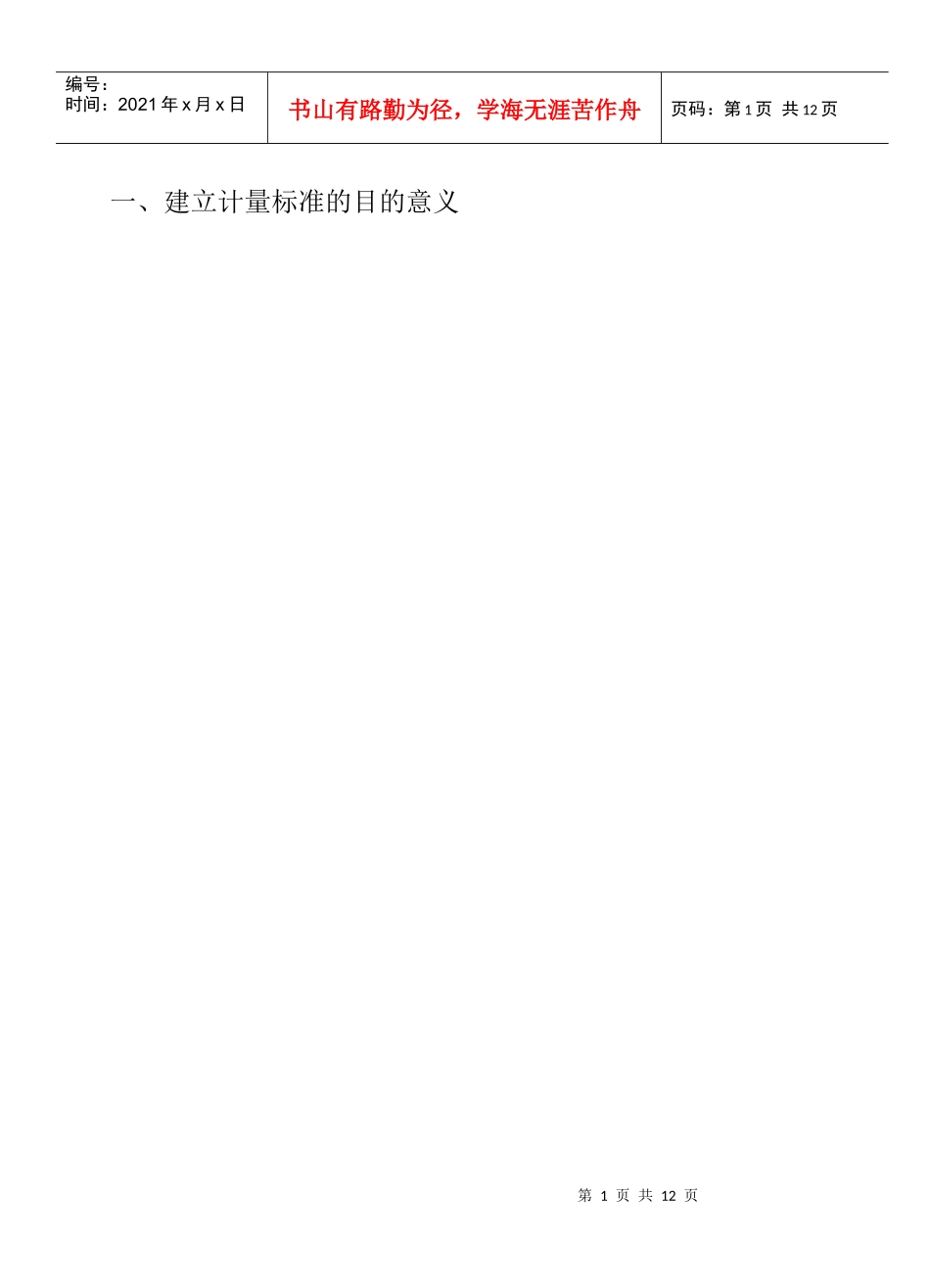

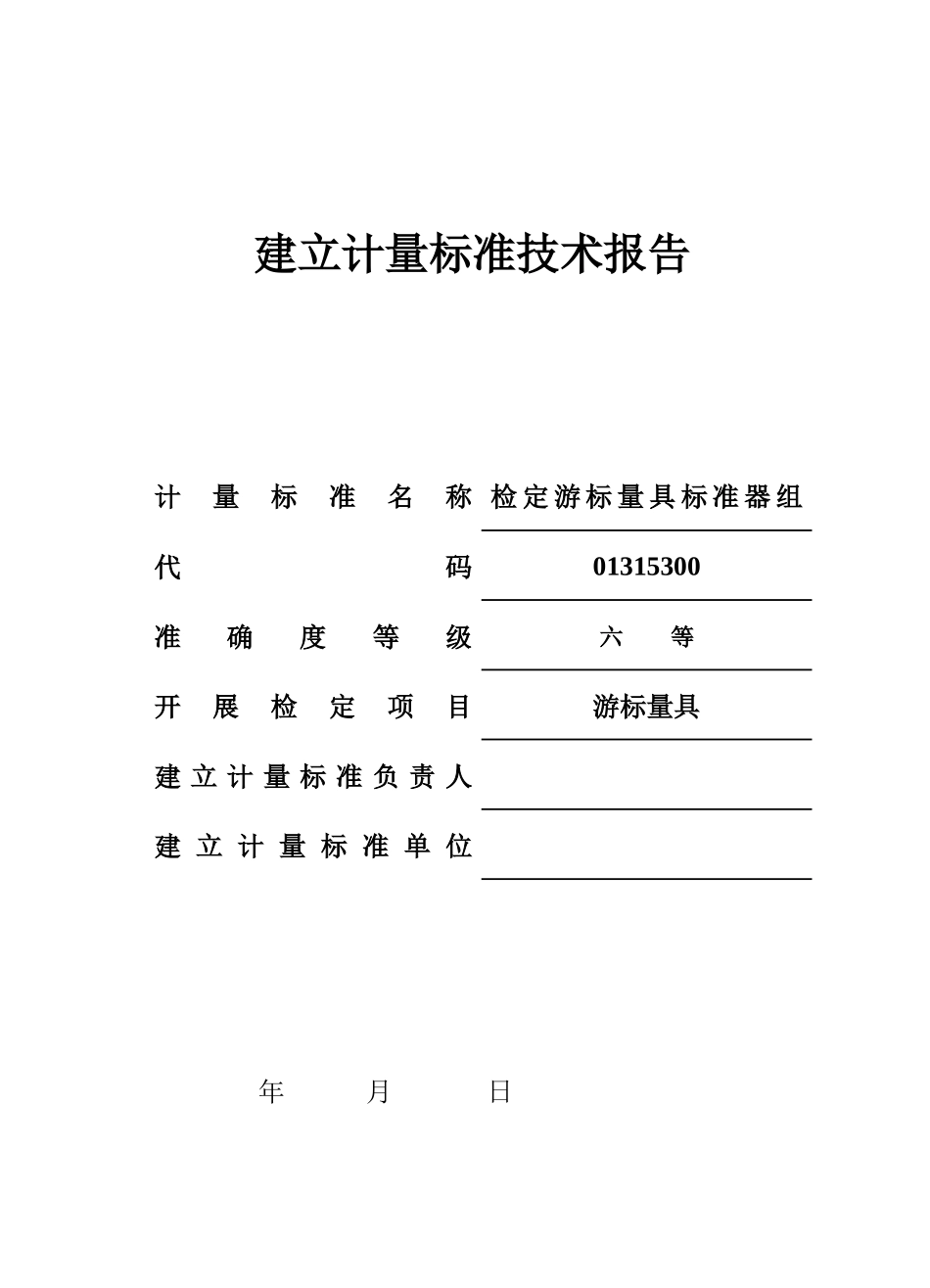

建立计量标准技术报告计量标准名称检定游标量具标准器组代码01315300准确度等级六等开展检定项目游标量具建立计量标准负责人建立计量标准单位年月日第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页一、建立计量标准的目的意义第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页游标卡尺、游标高度尺、游标深度尺及同类型的量具主要用于各种制件的检验，游标卡尺的及时正确检定才能确保量值的统一准确可靠，为了加强计量器具的强检工作、保证产品质量，特建立游标卡尺标准装置。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页二、选用的计量标准器及主要配套设备计量标准器名称型号规格编号准确度等级检定证书号量块10-291.8六等配套设备万能工具显微镜100×300mm±3μm塞尺0.02-0.5mm2级外径千分尺0-251级刀口尺0-175mm0级千分尺0-25mm1级杠杆千分尺0-25mm±3μm测微计±50μm±0.5μm平板1000×1500mm1级粗糙度比较样板Ra0.012-10μm1级第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页三、检定方法及原理用量块进行检定。检定时，量块工作面的长边与卡尺量爪测量面的长边应保持垂直时能正常滑动，检定结果，按其最大误差确定之。四、实验室环境条件环境参数要求实测结果结论温度20±3℃21℃符合湿度上级计量行政部门测长机0-1000mmU=±（0.5+10L）直接测量本单位六等量块标准装置10-291.8mmU=±（2.0+12L）比较法本单位游标卡尺类量具0-300mm=±20μm△第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页五、计量标准的误差分析及总不确定度第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页1、量块的中心长度极限误差△1=±(2.0+12L)L—量块尺寸(以米计算)例0-150mm游标卡尺按最大尺寸125mm代入△1=±(2.0+12×0.125)μm=±4μm0-300mm游标卡尺按最大尺寸300mm代入△1-2=±(2.0+12×0.3)μm=±6μm2、读数误差△2游标卡尺的游标分度值有0.02mm、0.05mm。在检定时，一般能读到分度的二分之一。例0.02mm分度值读数误差△2-1=±0.01mm0.05mm分度值读数误差△2-2=±0.025mm上述两项误差、彼此都是独立存在，即该测量装置的总不确定度为：检（1）0~150的0.02游标卡尺=△√Δ12+Δ22△=√0.0042+0.012=±0.01mm第7页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共12页六、计量标准的测量重复性任选一支0-150mm游标卡尺，分度值为0.02mm，受检点为81.4mm，在相同条件下对受检点反复检10次，各次测值如表：=81.395Σi=1nU2=0.00065S=±a√∑i=1n(Xi−X)2n−1=±√0.000659=±0.008mm序号Xi(mm)Xi-=UV2181.40+0.0050.000025281.39-0.0050.000025381.39-0.0050.000025481.39-0.0050.000025581.40+0.0050.000025681.41+0.0050.000025781.40+0.0050.000025881.39-0.0050.000025981.38-0.0050.0000251081.40+0.0050.000025XX第8页共12页第7页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共12页七、计量标准总不确定度的验证第9页共12页第8页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共12页任选一支0-150mm游标卡尺，经自检测一组数据与法定计量部门的一组数据比对检定结果如下：两次检定差值不超过0.01mm。受检点计量部门检定偏差本装置检定偏差比对差值000041+0.010+0.0181.50+0.01+0.01121.8-0.01-0.010第10页共12页第9页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共12页八、结论游标卡尺类检定标准装置的总不确定度为0.01~0.05mm，重复性误差不大于0.01~0.04mm，符合游标卡尺等量具的规程要求，可以开展对游标卡尺，游标高度尺，游标深度尺等同类型的量具的检定工作。九、附录第11页共12页第10页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共12页1、国家计量检定规程2、计量器具检定合格证书3、说明书4、操作规范
