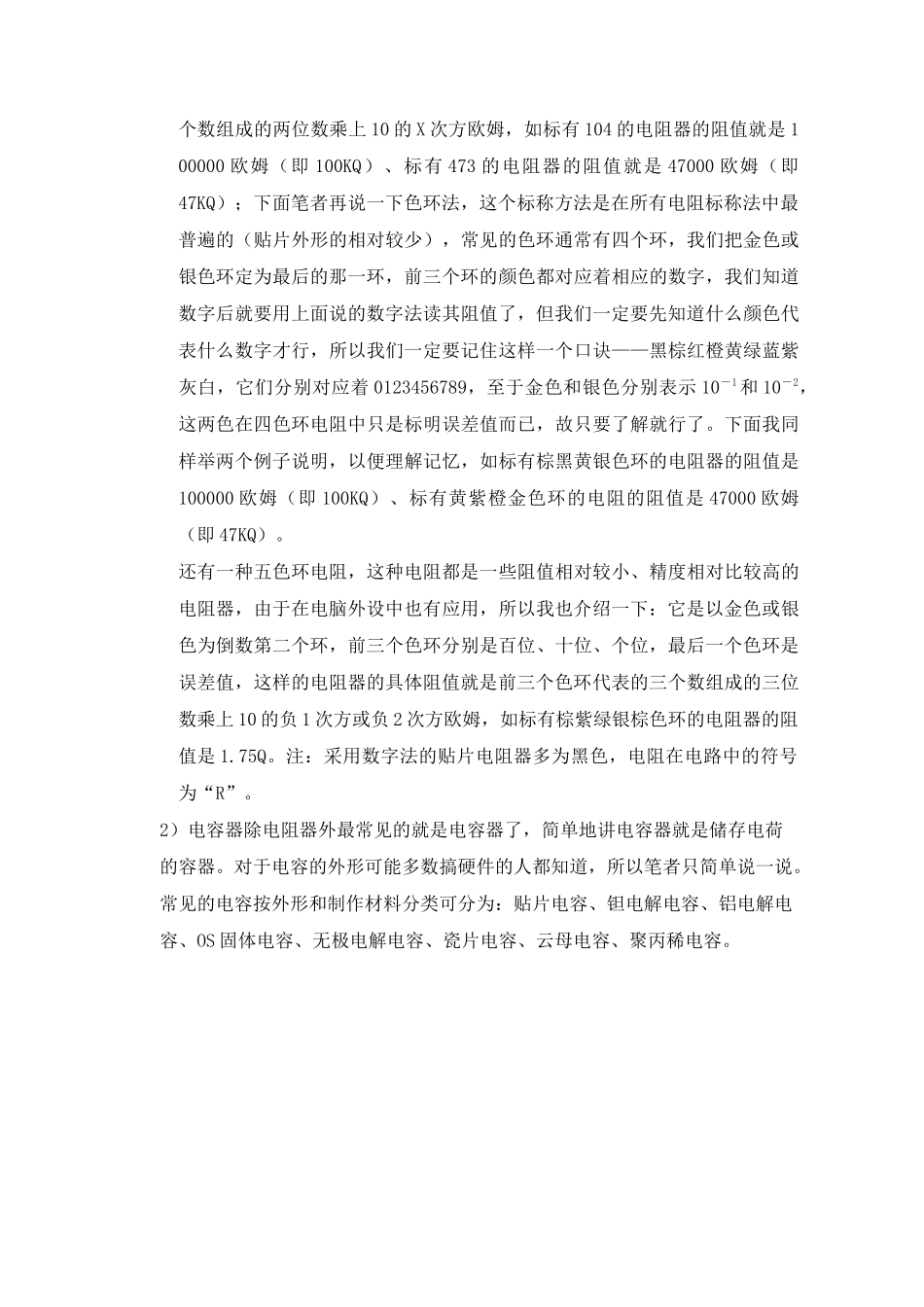

电子电路基础知识、电路常识：1）电压，电流电压和电流是亲兄弟，电流是从电压（位）高的地方流向电压（位）低的地方，有电流产生就一定是因为有电压的存在，但有电压的存在却不一定会产生电流——如果只有电压而没有电流，就可证明电路中有断路现象（比如电路中设有开关）。另外有时测量电压正常但测量电流时就不一定正常了，比如有轻微短路现象或某个元件的阻值变大现象等，所以在检修中一定要将电压值和电流值结合起来进行分析。注：电压的符号是“V”，电流的符号是“A”。2）并联电路和串联电路并联电路举个例子，五个人前后站成一列，他们的左手互相拉在一起，右手互相拉在一起；这个就是并联，只不过在电路中不是人手之间联接，而是用电器之间的进线端和出线端之间的联接，在并联电路中如果所用用电器的进线端互相都联接在一起，出线端互相也联接在一起，就是并联电路。并联电路特点如下：如果在并联电路中的用电器进线端与出线端之间加上一个电压，那么所有用电器的进线端与出线端之间电压是一样的，即在并联电路中所有电器之间电压相等，但是不同的用电器因为内部电阻不同那么流过的电流就不同了，即并联电路的分流现象。串联电路举个例子，五个人左右站成一排，而不是一列了，第一个人的右手和第二个人的左手拉在一起，第二个人的右手和第三个人的左手拉在一起，依次类推；这种现象就是串联了，在电路中则是第一个用电器的出线端与下一个用电器的进线端相联接，第二个用电器的出线端与下一个用电器的进线端相联接，这就是串联电路。串联电路特点如下：如果给串联在一起的用电器上加一个电压，即在第一个用电器的进线端与最后一个用电器的出线端之间加电压，流过所用用电器的电流都是一样的，电流的大小等于这个电压除以所有用电器的电阻之和；而由于不同用电器内部阻值的不同使得不同用电器之间的电压也有所不同，即串联电路的分压现象。二、常用电子元器件（1）电阻器各种材料对它所通过的电流呈现有一定的阻力，这种阻力称为电阻，具有集总电阻这种物理性质的实体（元件）叫电阻器（简单地说就是有阻值的导体）。它的作用在电路中是非常重要的，在电脑各板卡及外设中的数量也是非常多的。它的分类也是多种多样的，如果按用处分类有：限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等；如果按外形及制作材料分类有：金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等；如果按功率分类有：1/16W、1/8W、1/4W、1/2W、1W……等等。阻值标称方法我们一定要知道，下面我就以最为常见的贴片电阻为例介绍一下（其它的电阻标称方法同样）：贴片电阻的标称方法有数字法和色环法这两种。先说数字法，通常有电阻上有三个数字XXX,前两个数字依次是十位和个位，最后的那个数字是10的X次方，这个电阻的具体阻值就是前两个数组成的两位数乘上10的X次方欧姆，如标有104的电阻器的阻值就是100000欧姆（即100KQ）、标有473的电阻器的阻值就是47000欧姆（即47KQ）；下面笔者再说一下色环法，这个标称方法是在所有电阻标称法中最普遍的（贴片外形的相对较少），常见的色环通常有四个环，我们把金色或银色环定为最后的那一环，前三个环的颜色都对应着相应的数字，我们知道数字后就要用上面说的数字法读其阻值了，但我们一定要先知道什么颜色代表什么数字才行，所以我们一定要记住这样一个口诀——黑棕红橙黄绿蓝紫灰白，它们分别对应着0123456789，至于金色和银色分别表示10－1和10－2，这两色在四色环电阻中只是标明误差值而已，故只要了解就行了。下面我同样举两个例子说明，以便理解记忆，如标有棕黑黄银色环的电阻器的阻值是100000欧姆（即100KQ）、标有黄紫橙金色环的电阻的阻值是47000欧姆（即47KQ）。还有一种五色环电阻，这种电阻都是一些阻值相对较小、精度相对比较高的电阻器，由于在电脑外设中也有应用，所以我也介绍一下：它是以金色或银色为倒数第二个环，前三个色环分别是百位、十位、个位，最后一个色环是误差值，这样的电阻器的具体阻值就是前三个色环代表的三个数组成的三位数乘上10的负1次方或负2...
