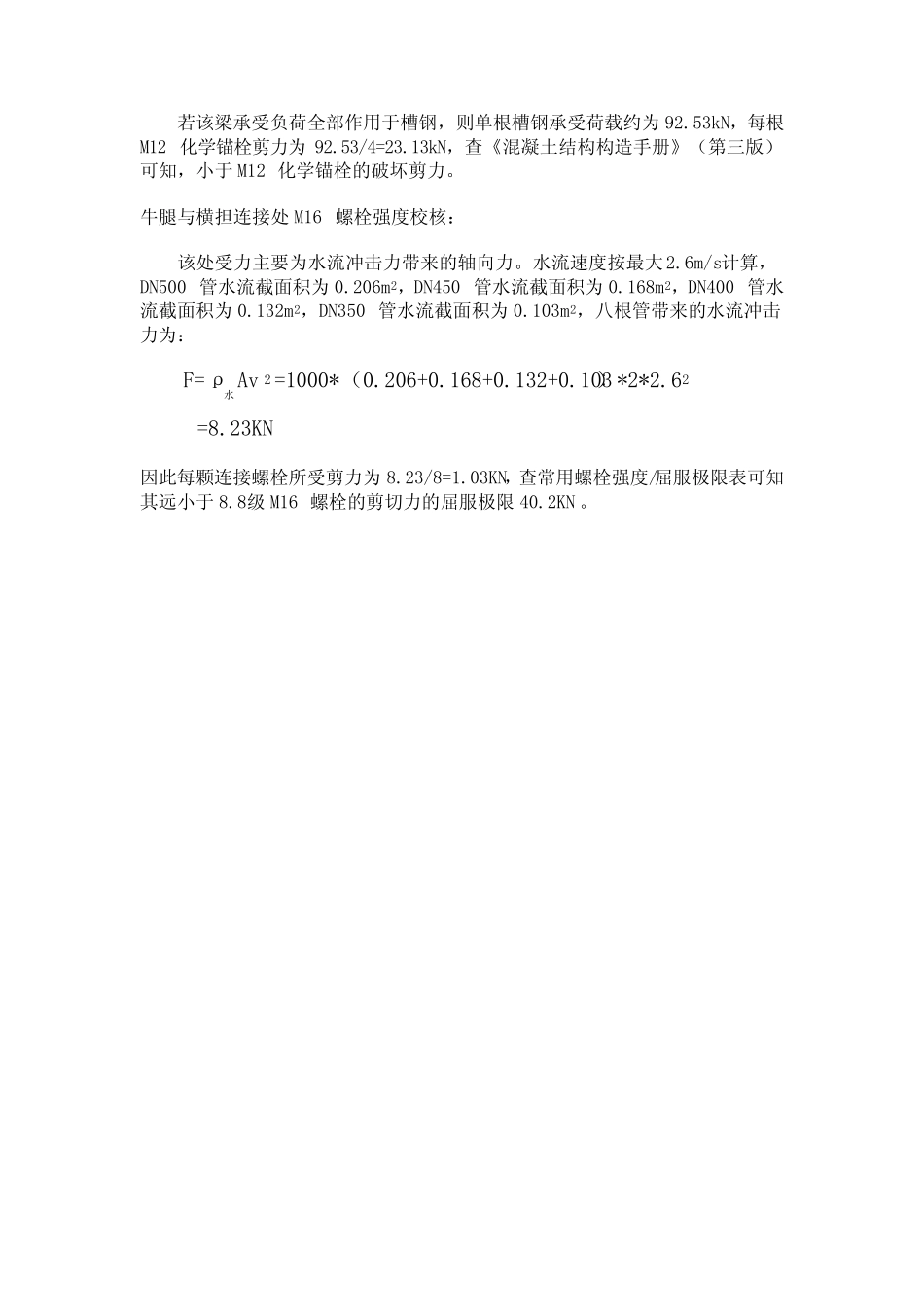

化学锚栓及螺栓连接强度校核对于共用管架超过预埋钢板部分需采用“化学锚栓&钢板”形式提供支撑，如图所示牛腿与横担连接处8.8级M16螺栓布置孔位钢板与墙体连接处M24化学锚栓布置孔位若选用M24化学锚栓，则单个锚栓在大间距、大边距下的设计荷载与破坏荷载（KN）计算如下：单跨主梁拟选用H340*250*9*14型钢，8根管道共重1830.285kg，即恒载为18305.28kg*10N/kg=183.05kN。维护检修可能产生的活载，按2人且每人100kg计，活载约2*100*10N/kg=2kN，故单根梁承受荷载为183.05+2=185.05kN。若该梁承受荷载全部作用于两段牛腿，单个牛腿即每块预埋钢板荷载为185.05/2=92.53kN，每根M24化学锚栓剪力为92.53/7=13.2kN，查《混凝土结构构造手册》（第三版）可知，其远小于M24*300化学锚栓的的破坏剪力。若该梁承受负荷全部作用于槽钢，则单根槽钢承受荷载约为92.53kN，每根M12化学锚栓剪力为92.53/4=23.13kN，查《混凝土结构构造手册》（第三版）可知，小于M12化学锚栓的破坏剪力。牛腿与横担连接处M16螺栓强度校核：该处受力主要为水流冲击力带来的轴向力。水流速度按最大2.6m/s计算，DN500管水流截面积为0.206m2，DN450管水流截面积为0.168m2，DN400管水流截面积为0.132m2，DN350管水流截面积为0.103m2，八根管带来的水流冲击力为：F=ρ水Av2=1000*（0.206+0.168+0.132+0.103）*2*2.62=8.23KN因此每颗连接螺栓所受剪力为8.23/8=1.03KN，查常用螺栓强度/屈服极限表可知其远小于8.8级M16螺栓的剪切力的屈服极限40.2KN。
