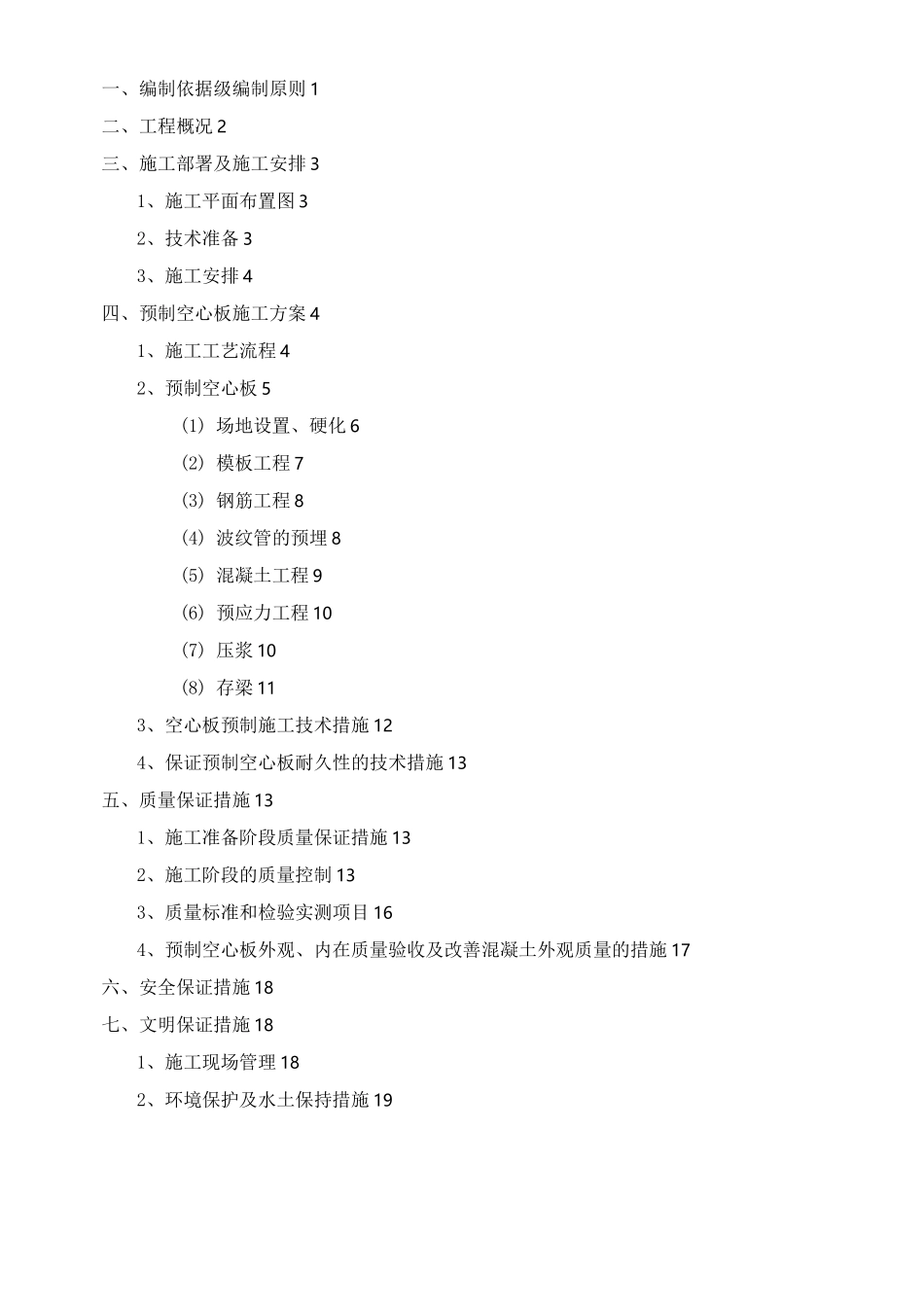

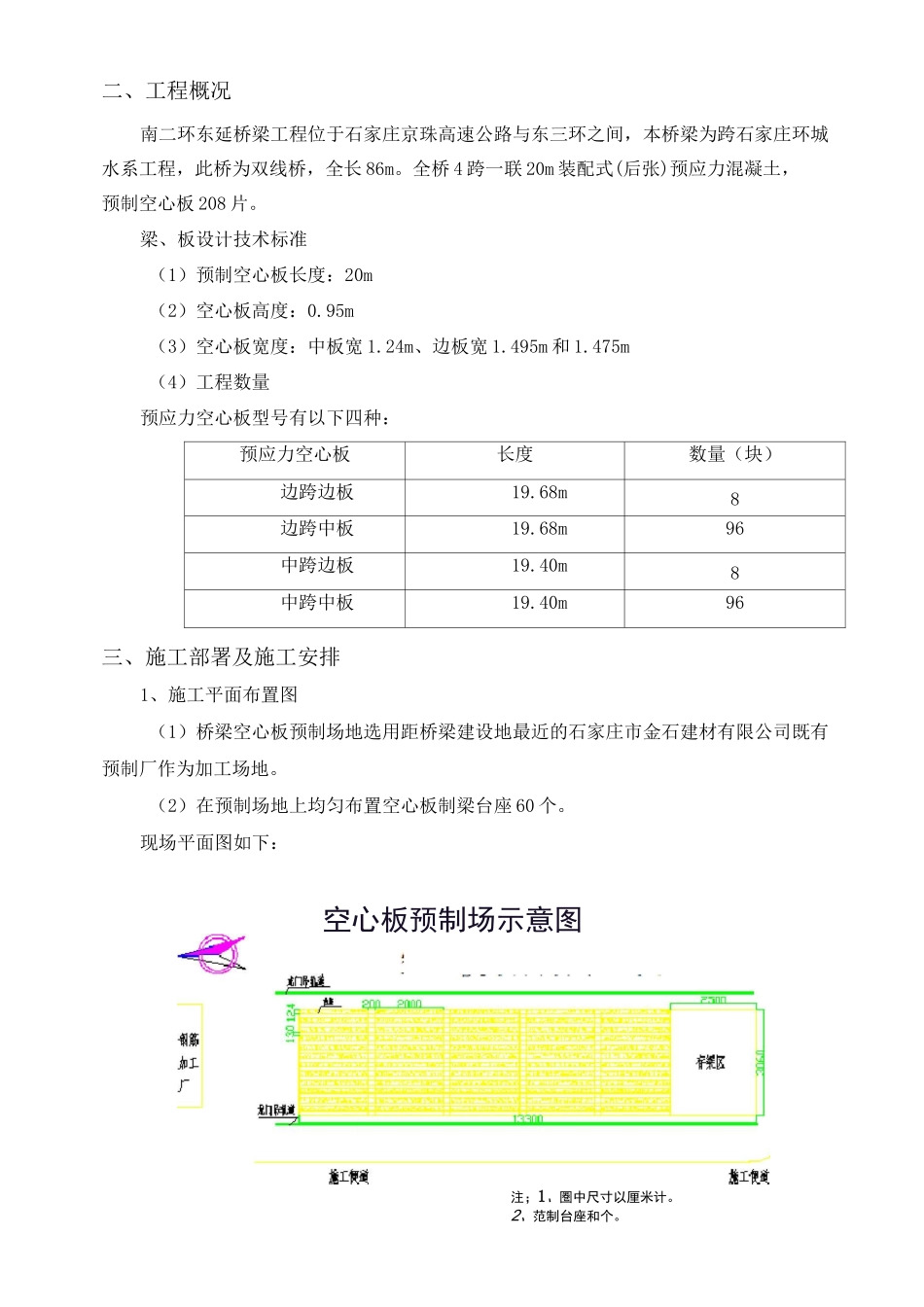

一、编制依据级编制原则1二、工程概况2三、施工部署及施工安排31、施工平面布置图32、技术准备33、施工安排4四、预制空心板施工方案41、施工工艺流程42、预制空心板5(1)场地设置、硬化6(2)模板工程7(3)钢筋工程8(4)波纹管的预埋8(5)混凝土工程9(6)预应力工程10(7)压浆10(8)存梁113、空心板预制施工技术措施124、保证预制空心板耐久性的技术措施13五、质量保证措施131、施工准备阶段质量保证措施132、施工阶段的质量控制133、质量标准和检验实测项目164、预制空心板外观、内在质量验收及改善混凝土外观质量的措施17六、安全保证措施18七、文明保证措施181、施工现场管理182、环境保护及水土保持措施19•、编制依据及编制原则1、编制原则(1)南二环东延道路工程桥梁分册施工图纸及图纸说明等；(2)现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料；(3)本单位所拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果和多年积累的工程施工经验；(4)国家及地方关于安全生产和环境保护等方面的法律法规;(5)相关技术标准、规范、规程：序名称编号1《公路桥涵施工技术规范》JTG/TF50-20112《公路工程混凝土结构防腐蚀技术规范》JTG/T3《预应力混凝土用钢绞线》GB/T5224-20144《城市桥梁工程施工与质量验收规范》CJJ2-20085《城市桥梁桥面防水工程技术规程》CJJ139-20106《混凝土结构工程施工质量验收规范》GB50204-20157《混凝土结构工程施工规范》GB50666-20118《混凝土和钢筋混凝土排水管》GB/T9《钢结构用扭剪型高强度螺栓连接副》GB/T3632-200810《冷轧带肋钢筋混凝土结构技术规程》JGJ95-201111《钢筋焊接及验收规程》JGJ18-201212《绿色施工管理规程》DB11/513-20152、编制原则：(1)根据合同工期，确保建设单位要求的总工期。(2)根据工程特点部署施工组织机构和优先先进可行的施工方案。(3)减少对环境的破坏，确保质量的情况下保证进度。(4)确保安全资金的投入，保证施工安全。二、工程概况南二环东延桥梁工程位于石家庄京珠高速公路与东三环之间，本桥梁为跨石家庄环城水系工程，此桥为双线桥，全长86m。全桥4跨一联20m装配式(后张)预应力混凝土，预制空心板208片。梁、板设计技术标准（1）预制空心板长度：20m（2）空心板高度：0.95m（3）空心板宽度：中板宽1.24m、边板宽1.495m和1.475m（4）工程数量预应力空心板型号有以下四种：预应力空心板长度数量（块）边跨边板19.68m8边跨中板19.68m96中跨边板19.40m8中跨中板19.40m96三、施工部署及施工安排1、施工平面布置图（1）桥梁空心板预制场地选用距桥梁建设地最近的石家庄市金石建材有限公司既有预制厂作为加工场地。（2）在预制场地上均匀布置空心板制梁台座60个。现场平面图如下：空心板预制场示意图注；1、圏中尺寸以厘米计。2、范制台座和个。存梁区最务可存龙片梁。2、技术准备(1)收集准备本工程适用的国家及地方规范、规程，与本工程条件类似的工程相关资料。(2)组织项目施工技术、管理人员学习国家及地方规范规程及本工程各项操作规程,了解各项参数指标和有关施工强制性规定。(3)组织项目技术人员熟悉图纸，了解工程情况和工程施工内容，理解施工图各种设计技术要求和各项指标，施工前进行施工方案交底。3、施工安排预制空心板从2016年7月8日开始至2016年8月20日完成，历时43天。梁板制作顺序：左幅二三跨f左幅一四跨f右幅边二三跨f右幅一四跨，把左幅空心板放置在存梁区外侧，便于先运输、吊装。四、预制空心板施工方案1、施工工艺流程空心板预制工作循环时间分析表序号工作内容工作天数持续时间台座占用外模占用模用内占1清理底模，安装支座板，刷脱模剂。1hV2绑扎梁、板底，腹板钢筋骨架，安装波纹管。6hV3立端模，安装内模。12hVV4立外侧模板。3hVVV5绑扎梁、板顶板钢筋、模型调整、预埋钢筋绑扎、各种预埋件、预留孔模型安装。3hVVV6梁、板体混凝土灌筑。3hVVV7养护76hVVV8养生（拆除内模，拆端模及外模。）（设计强度达到100%）158hV9穿钢绞线、初张拉0.54hV10顶移梁、板，移出台位1hV12压浆、封锚（张拉后48h内）0.54h一个循环小计188h24h24h灌注至成品梁、板天数小计9天注：...
