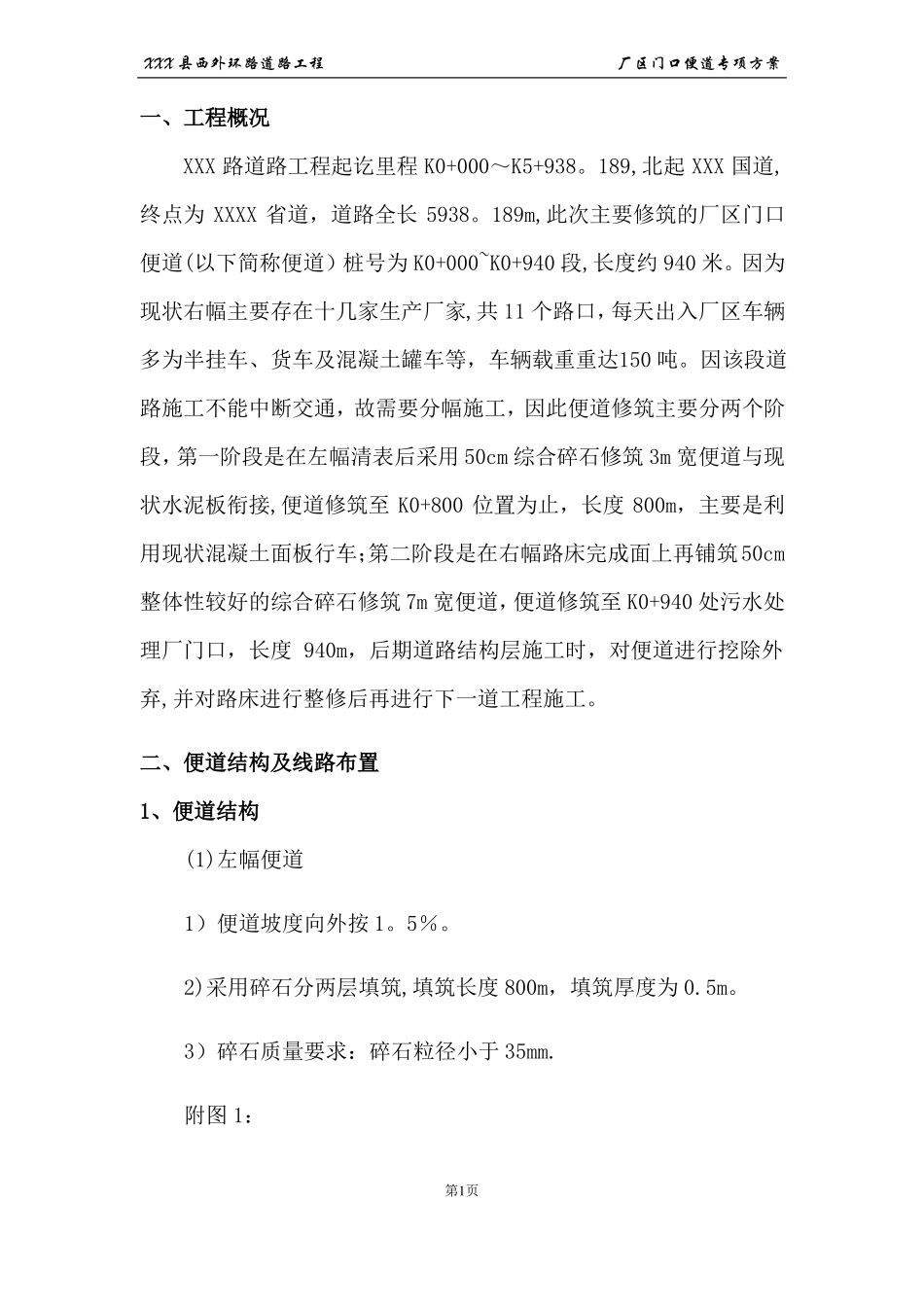

XXX县西外环路道路工程厂区门口便道专项方案一、工程概况XXX路道路工程起讫里程K0+000～K5+938。189,北起XXX国道,终点为XXXX省道，道路全长5938。189m,此次主要修筑的厂区门口便道(以下简称便道）桩号为K0+000~K0+940段,长度约940米。因为现状右幅主要存在十几家生产厂家,共11个路口，每天出入厂区车辆多为半挂车、货车及混凝土罐车等，车辆载重重达150吨。因该段道路施工不能中断交通，故需要分幅施工，因此便道修筑主要分两个阶段，第一阶段是在左幅清表后采用50cm综合碎石修筑3m宽便道与现状水泥板衔接,便道修筑至K0+800位置为止，长度800m，主要是利用现状混凝土面板行车；第二阶段是在右幅路床完成面上再铺筑50cm整体性较好的综合碎石修筑7m宽便道，便道修筑至K0+940处污水处理厂门口，长度940m，后期道路结构层施工时，对便道进行挖除外弃,并对路床进行整修后再进行下一道工程施工。二、便道结构及线路布置1、便道结构(1)左幅便道1）便道坡度向外按1。5％。2)采用碎石分两层填筑,填筑长度800m，填筑厚度为0.5m。3）碎石质量要求：碎石粒径小于35mm.附图1：第1页XXX县西外环路道路工程厂区门口便道专项方案（2）右幅便道1）施工便道面层设中心线向两边1。5％坡度;2）便道基础采用综合碎石分层填筑，填筑长度940m，填筑厚度50cm。3)综合碎石质量要求:综合碎石需要有一定的级配,不松散且容易结板，不得含有黏土及其它杂质。如下图附图2右幅便道结构图2、线路布置考虑便道适用性及左右幅交换施工特殊性，左幅便道在清表后，采用50cm碎石分两层填筑；在左右幅交换施工时，在右幅已完路床顶再修筑一条便道,便道满足现状各厂区行车要求。（1)左幅便道在清表30cm后再挖除20cm对基层进行碾压；然后分成填筑碎石,此左幅便道宽为3米，左幅施工时需对便道进行挖除外弃。（2）右幅便道在右幅完成的路床顶后，为满足各厂区车辆运输要求，铺筑50cm碎石,此右幅便道上宽7米,下宽7.5米，待左右幅开始施工道路结构层时,需挖除外弃.(3)考虑便道使用周期，后期便道维护任务繁重，此两段便道维修工程量需按实际发生的工程量现场签证。第2页XXX县西外环路道路工程厂区门口便道专项方案(4）具体施工便道平面图详见下图。西侧东侧50cm碎石便道7.0m50cm碎石便道3.5m4.5m4.5m3m0.5m路口临时转换加铺设计机动车原道路边线第3页道路中心线碎石便道线XXX县西外环路道路工程厂区门口便道专项方案三、施工组织1、管理机构针对厂区门口便道工程具体情况，项目部决定成立以项目经理为组长，总工程师为副组长，工程部、安质部、测量队、及试验室等有关单位负责人为主要成员的工程施工领导小组，具体负责该工程的组织管理工作,并负责施工方案的制定和工程进度计划的落实和保障，同时担负本项工程的全面质量管理责任。2、人员组织根据本工程该段工程量并结合分部实际情况，决定组建1个专业便道施工队，配备施工队队长1人，现场工程师2人，施工队长具体负责现场施工组织管理,现场工程师负责施工技术管理和质量控制。3、主要机械设备及人员配置(1)主要机械设备根据该便道特点并结合现场实际情况，在保证工程质量的前提下,为使该项工程顺利按期完成，本着合理高效、优化选择的原则,本工程配置的主要施工机械设备见下表:主要机械设备进场表序号12机械设备名称挖掘机挖掘机数量2台1台型号225型/1。2m³60型/0.6m³施工部位土石方工程土石方工程第4页XXX县西外环路道路工程厂区门口便道专项方案3456推土机振动压路机装载机运输车1台1台1台8台XG4221S26T50型20T土石方工程土石方工程土石方工程土石方工程（2）主要仪器配置根据现场地形地势要求,采用GPS初步放样后，用竹片桩标记好施工范围，采用水准仪控制路面高程及管道铺设时的标高.主要仪器配置表序号12设备名称GPS水准仪数量1台1台型号S2施工部位土石方工程土石方工程(3)主要人员配置施工技术人员主要对路面高程及成型质量及安全负责，技术工人主要是对路基成型等特殊要求工作配置，机械司机则负责其驾驶的机械设备，测量员负责道路红线及测量放样,轴网控制等,普通工种则对路基边坡修整，局部整平等一般作业类工作负责.主要机械设备进场表序号1人员名称施工技术员数量...
