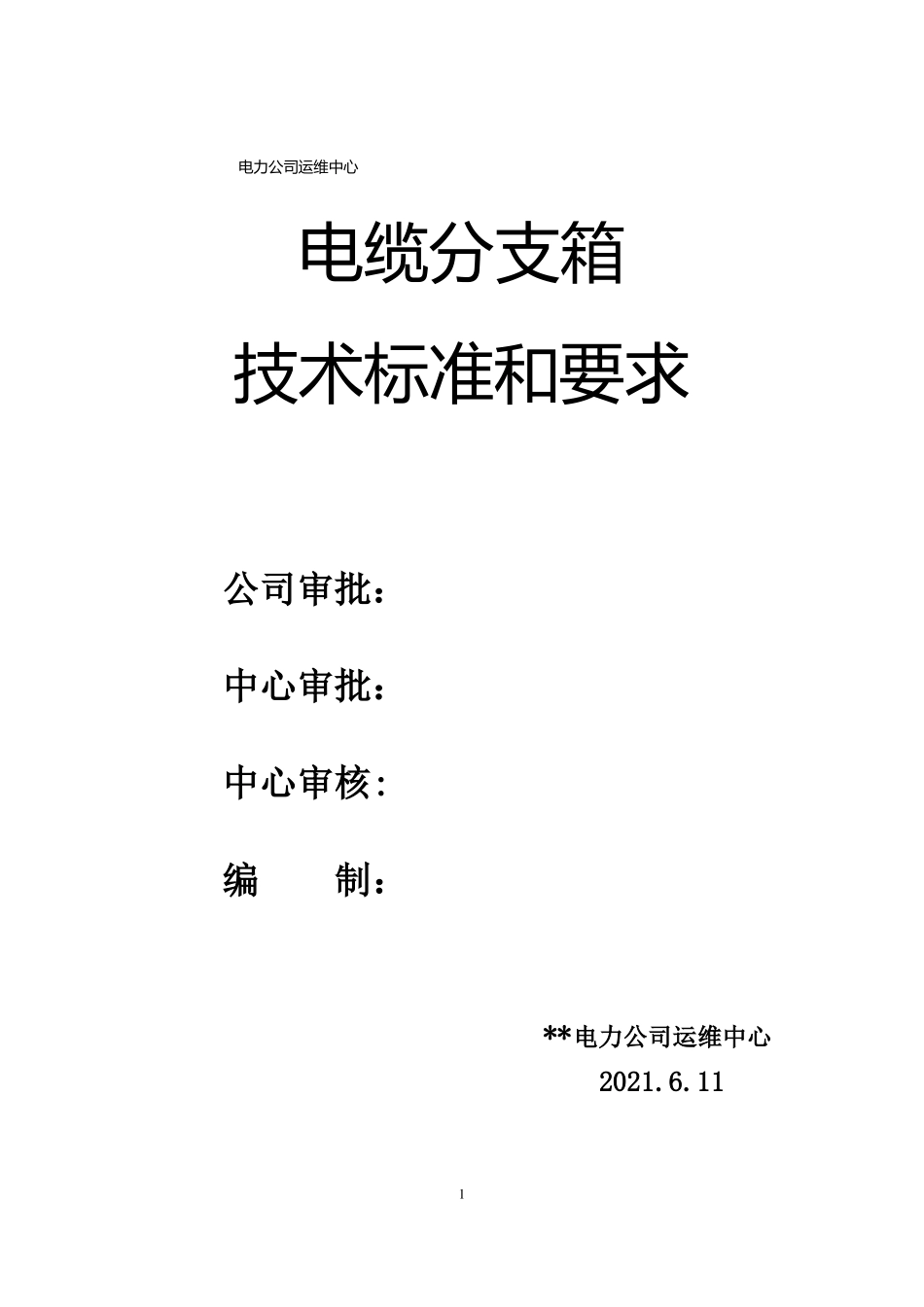

电力公司运维中心电缆分支箱技术标准和要求公司审批：中心审批：中心审核:编制：**电力公司运维中心2021.6.111目录1范围....................................................................................................................................................................22标准....................................................................................................................................................................23使用环境条件......................................................................................................................................................34技术参数及要求.................................................................................................................................................35试验标准及要求..................................................................................................................................................56.质量保证.............................................................................................................................................................6技术标准和要求1范围本技术规范规定10kV电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。2标准不得低于以下标准，供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。下列标准所包含的有关条文，通过引用而构成为本技术条件的条文。所有标准都会被修订，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。GB311.1高压输变电设备的绝缘配合GB1984高压交流断路器GB1408.1固体绝缘材料工频电气强度的试验方法GB38043.6kV～40.5kV高压交流负荷开关2GB39063.6kV～40.5kV交流金属封闭开关设备和控制设备GB4208外壳防护等级GB/T11022高压开关设备和控制设备标准的共用技术要求DL/T402交流高压断路器订货技术条件DL/T593高压开关设备和控制设备标准的共用技术要求DL/T615交流高压断路器参数选用导则GB3309高压开关设备常温下的机械试验GB11033.3额定电压26/35kV及以下电力电缆附件基本技术要求3使用环境条件3.1海拔高度1000m3.2最高环境温度+40℃3.3最低环境温度-25℃3.4日照强度0.1W/cm²（风速：0.5m/s）3.5最大日温差25K3.6户内相对湿度：日平均值≤95%，月平均值≤90%3.7最大风速35m/s(注：风速是指离地面10m高度的10min平均风速)3.8荷载同时有10mm覆冰和17.5m/s的风速3.9耐地震能力水平加速度0.2g；垂直加速度0.1g同时作用。安全系数≥1.67。3.10系统额定频率：50Hz3.11安装位置户外4技术参数及要求4.1额定电压：12kV4.2额定频率：50Hz4.3额定电流：630A，12504.4温升：主回路在额定电流和额定频率下的温升，除应遵守GB/T1102的规定外，柜内各组件的温升值不得超过该组件的相应标准的规定，可触及的外壳和盖板的温升不得超过30K。4.5技术要求：4.5.1电缆分接箱要求可以在一点实现多路分支（包括600A和200A线路等）、组合灵活，满足多种接线要求。。4.5.2母线系统:采用铜母线，接合处应有防止电场集中和局部放电的措施（如安装均压罩等）。沿所有电缆分接箱的整个长度延伸方向，应设有专用的接地汇流母线，铭牌规定的峰值耐受电和短时耐受电流的要求按20kA/3s控制。如果是铜质的，其电流密度在规定的接地故障时，不应超过200A/mm2，3最小截面不得小于30mm2，该接地导体应设有与接地网相连的固定连接端子，并且有明显的接...
