木质防火门生产工艺VIP免费

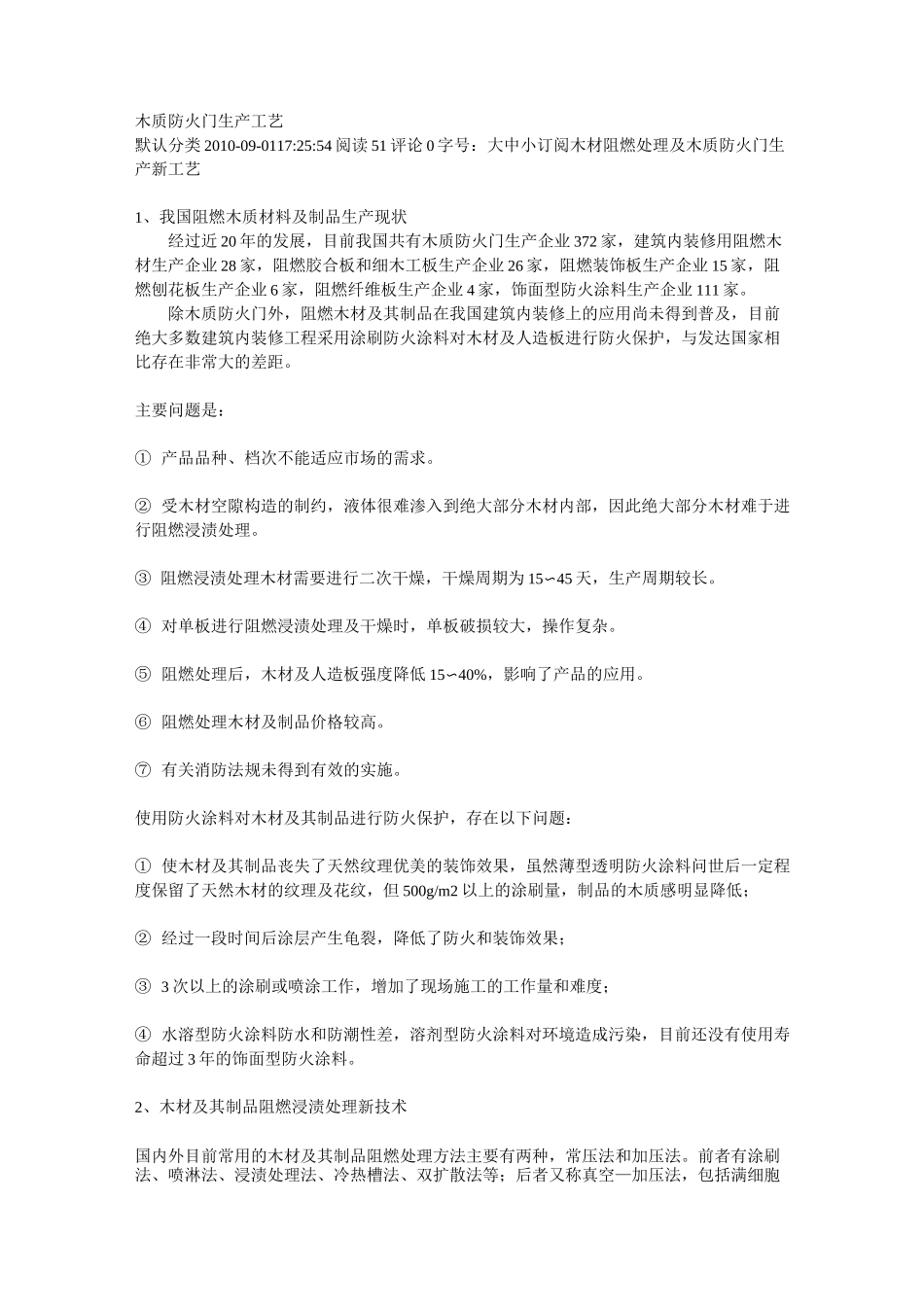

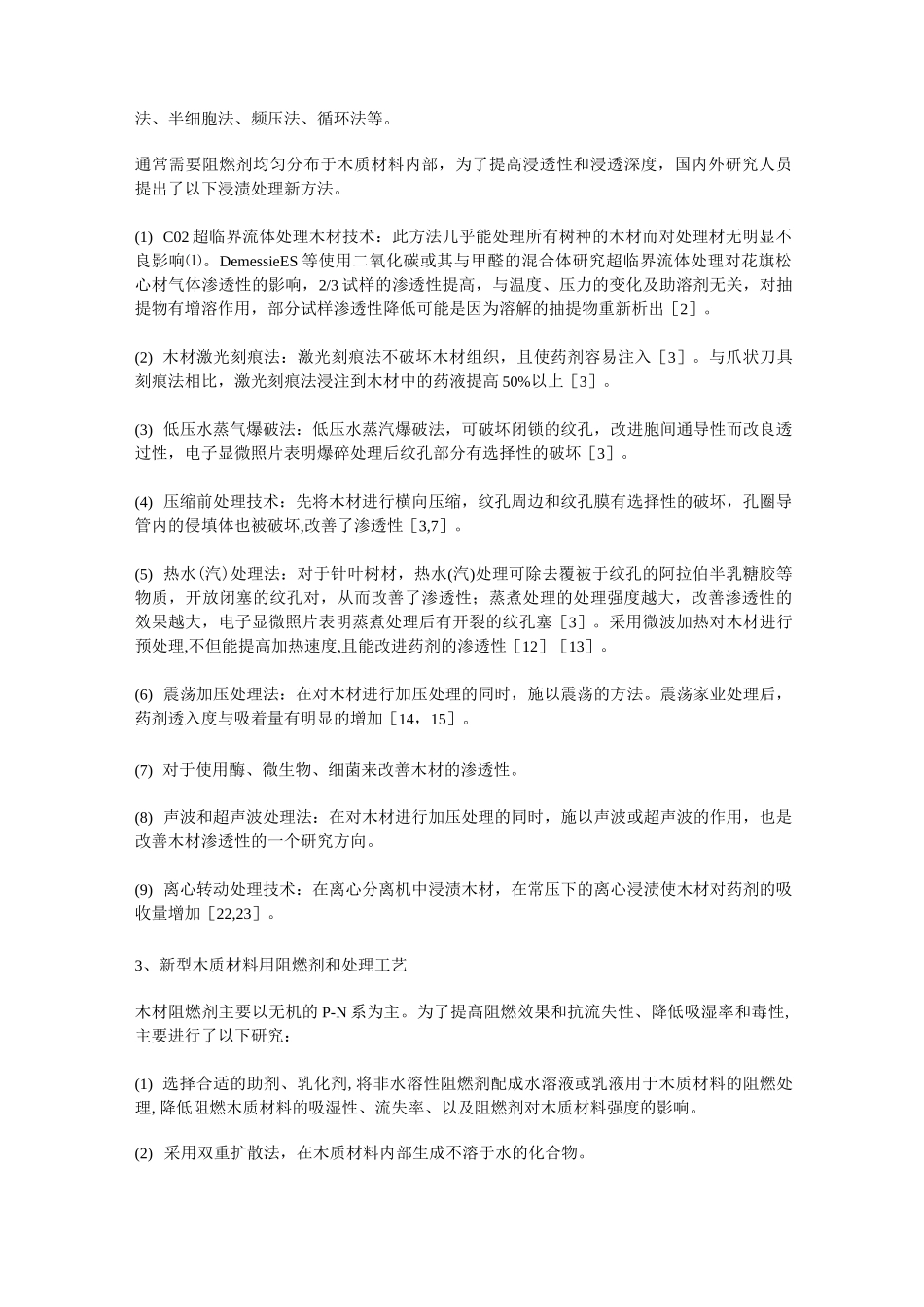

木质防火门生产工艺默认分类2010-09-0117:25:54阅读51评论0字号：大中小订阅木材阻燃处理及木质防火门生产新工艺1、我国阻燃木质材料及制品生产现状经过近20年的发展，目前我国共有木质防火门生产企业372家，建筑内装修用阻燃木材生产企业28家，阻燃胶合板和细木工板生产企业26家，阻燃装饰板生产企业15家，阻燃刨花板生产企业6家，阻燃纤维板生产企业4家，饰面型防火涂料生产企业111家。除木质防火门外，阻燃木材及其制品在我国建筑内装修上的应用尚未得到普及，目前绝大多数建筑内装修工程采用涂刷防火涂料对木材及人造板进行防火保护，与发达国家相比存在非常大的差距。主要问题是：①产品品种、档次不能适应市场的需求。②受木材空隙构造的制约，液体很难渗入到绝大部分木材内部，因此绝大部分木材难于进行阻燃浸渍处理。③阻燃浸渍处理木材需要进行二次干燥，干燥周期为15〜45天，生产周期较长。④对单板进行阻燃浸渍处理及干燥时，单板破损较大，操作复杂。⑤阻燃处理后，木材及人造板强度降低15〜40%，影响了产品的应用。⑥阻燃处理木材及制品价格较高。⑦有关消防法规未得到有效的实施。使用防火涂料对木材及其制品进行防火保护，存在以下问题：①使木材及其制品丧失了天然纹理优美的装饰效果，虽然薄型透明防火涂料问世后一定程度保留了天然木材的纹理及花纹，但500g/m2以上的涂刷量，制品的木质感明显降低；②经过一段时间后涂层产生龟裂，降低了防火和装饰效果；③3次以上的涂刷或喷涂工作，增加了现场施工的工作量和难度；④水溶型防火涂料防水和防潮性差，溶剂型防火涂料对环境造成污染，目前还没有使用寿命超过3年的饰面型防火涂料。2、木材及其制品阻燃浸渍处理新技术国内外目前常用的木材及其制品阻燃处理方法主要有两种，常压法和加压法。前者有涂刷法、喷淋法、浸渍处理法、冷热槽法、双扩散法等；后者又称真空—加压法，包括满细胞法、半细胞法、频压法、循环法等。通常需要阻燃剂均匀分布于木质材料内部，为了提高浸透性和浸透深度，国内外研究人员提出了以下浸渍处理新方法。(1)C02超临界流体处理木材技术：此方法几乎能处理所有树种的木材而对处理材无明显不良影响⑴。DemessieES等使用二氧化碳或其与甲醛的混合体研究超临界流体处理对花旗松心材气体渗透性的影响，2/3试样的渗透性提高，与温度、压力的变化及助溶剂无关，对抽提物有增溶作用，部分试样渗透性降低可能是因为溶解的抽提物重新析出［2］。(2)木材激光刻痕法：激光刻痕法不破坏木材组织，且使药剂容易注入［3］。与爪状刀具刻痕法相比，激光刻痕法浸注到木材中的药液提高50%以上［3］。(3)低压水蒸气爆破法：低压水蒸汽爆破法，可破坏闭锁的纹孔，改进胞间通导性而改良透过性，电子显微照片表明爆碎处理后纹孔部分有选择性的破坏［3］。(4)压缩前处理技术：先将木材进行横向压缩，纹孔周边和纹孔膜有选择性的破坏，孔圈导管内的侵填体也被破坏,改善了渗透性［3,7］。(5)热水(汽)处理法：对于针叶树材，热水(汽)处理可除去覆被于纹孔的阿拉伯半乳糖胶等物质，开放闭塞的纹孔对，从而改善了渗透性；蒸煮处理的处理强度越大，改善渗透性的效果越大，电子显微照片表明蒸煮处理后有开裂的纹孔塞［3］。采用微波加热对木材进行预处理,不但能提高加热速度,且能改进药剂的渗透性［12］［13］。(6)震荡加压处理法：在对木材进行加压处理的同时，施以震荡的方法。震荡家业处理后，药剂透入度与吸着量有明显的增加［14，15］。(7)对于使用酶、微生物、细菌来改善木材的渗透性。(8)声波和超声波处理法：在对木材进行加压处理的同时，施以声波或超声波的作用，也是改善木材渗透性的一个研究方向。(9)离心转动处理技术：在离心分离机中浸渍木材，在常压下的离心浸渍使木材对药剂的吸收量增加［22,23］。3、新型木质材料用阻燃剂和处理工艺木材阻燃剂主要以无机的P-N系为主。为了提高阻燃效果和抗流失性、降低吸湿率和毒性,主要进行了以下研究：(1)选择合适的助剂、乳化剂,将非水溶性阻燃剂配成水溶液或乳液用于木质材料的阻燃处理,降低阻燃木质材料的吸湿性、流失率、以及阻燃剂对木质材料强度的影响。(2)采用...
