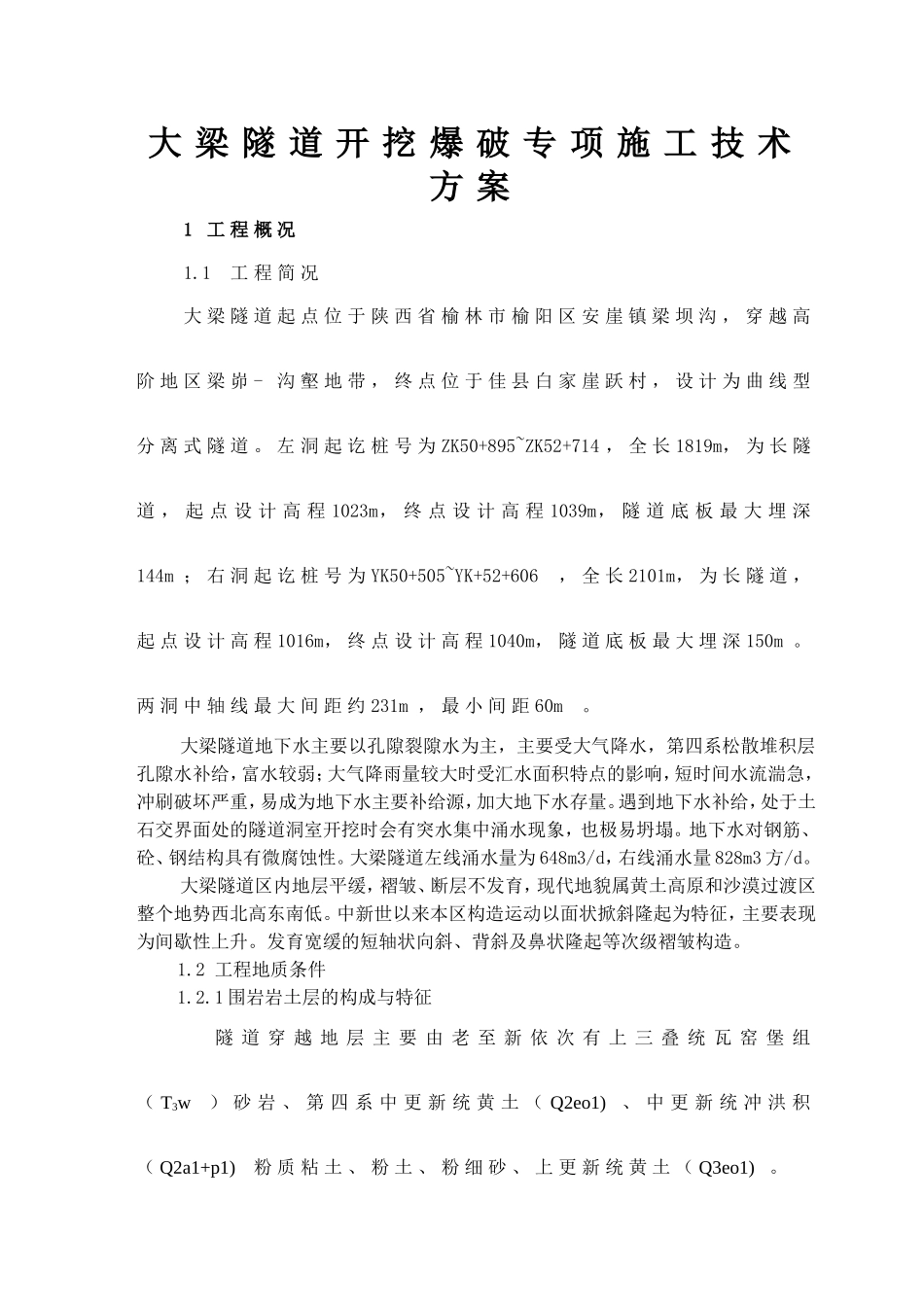

大梁隧道开挖爆破专项施工技术方案1工程概况1.1工程简况大梁隧道起点位于陕西省榆林市榆阳区安崖镇梁坝沟，穿越高阶地区梁峁-沟壑地带，终点位于佳县白家崖跃村，设计为曲线型分离式隧道。左洞起讫桩号为ZK50+895~ZK52+714，全长1819m，为长隧道，起点设计高程1023m，终点设计高程1039m，隧道底板最大埋深144m；右洞起讫桩号为YK50+505~YK+52+606，全长2101m，为长隧道，起点设计高程1016m，终点设计高程1040m，隧道底板最大埋深150m。两洞中轴线最大间距约231m，最小间距60m。大梁隧道地下水主要以孔隙裂隙水为主，主要受大气降水，第四系松散堆积层孔隙水补给，富水较弱；大气降雨量较大时受汇水面积特点的影响，短时间水流湍急，冲刷破坏严重，易成为地下水主要补给源，加大地下水存量。遇到地下水补给，处于土石交界面处的隧道洞室开挖时会有突水集中涌水现象，也极易坍塌。地下水对钢筋、砼、钢结构具有微腐蚀性。大梁隧道左线涌水量为648m3/d，右线涌水量828m3方/d。大梁隧道区内地层平缓，褶皱、断层不发育，现代地貌属黄土高原和沙漠过渡区整个地势西北高东南低。中新世以来本区构造运动以面状掀斜隆起为特征，主要表现为间歇性上升。发育宽缓的短轴状向斜、背斜及鼻状隆起等次级褶皱构造。1.2工程地质条件1.2.1围岩岩土层的构成与特征隧道穿越地层主要由老至新依次有上三叠统瓦窑堡组（T3w）砂岩、第四系中更新统黄土（Q2eo1)、中更新统冲洪积（Q2a1+p1)粉质粘土、粉土、粉细砂、上更新统黄土（Q3eo1)。1.2.2水文地质条件大梁隧道地下水主要以孔隙裂隙水为主，主要受大气降水，第四系松散堆积层孔隙水补给，富水较弱；大气降雨量较大时受汇水面积特点的影响，短时间水流湍急，冲刷破坏严重，易成为地下水主要补给源，加大地下水存量。遇到地下水补给，处于土石交界面处的隧道洞室开挖时会有突水集中涌水现象，也极易坍塌。地下水对钢筋、砼、钢结构具有微腐蚀性。大梁隧道左线涌水量为648m3/d，右线涌水量828m3方/d。（1）碎屑岩类裂隙孔隙水自流井组（J1-2z）和珍珠冲组（J1z）地层总体为泥砂岩互层，各含水层地下水横向水力联系弱，多为潜水类，局部具承压性，地表一般无泉水出露，属孔隙裂隙弱含水层。须家河组（T3xj）含水岩系分布于背斜两翼，由砂岩与泥岩不等厚互层组成。砂岩构成主要含水岩层，地下水上部具有潜水性，深部具承压性，属孔隙裂隙富水性中等的含水层。此外，隧址区附近的煤窑的分布情况对该地层的含水性影响较大。背斜两翼斜坡纵向层间流是该含水层的主要运移形式，横向流此之。横向冲沟和部分煤窑坑道是地下水泄水之1地。（2）碳酸盐岩类裂隙溶洞水碳酸盐岩类分布于背斜轴部，包括雷口坡组（T2l）和嘉陵江组（T1j）。雷口坡组（T2l）以钙质泥岩和泥灰岩为主夹灰岩、泥质白云岩，灰岩一般出现在上部及下部，灰岩占全厚的30%。该区地表一般落水洞、漏斗、溶沟、溶洞较为发育且分布复杂，为地下水补给提供了较好的条件，贮存了丰富碳酸盐岩类裂隙溶洞水，不同岩性接触带岩溶发育。碳酸盐岩含水岩系水文地质条件复杂，水量较丰富，构成隧道重要涌水或突水层段。（3）地下泉水隧址区地下泉水出露以岩溶泉出露为主，流量具动态性，随季节变化，旱季减弱甚至干枯。（4）水化学特征地下水类型主要为HCO3-——Ca2+——K++Na+，pH=7.2~8.4，呈中~弱碱性，矿化度293~501mg/L，属淡水，对混凝土及混凝土中的钢筋无腐蚀性，对钢结构有弱腐蚀性。可溶岩区地表水类型HCO3-——Ca2+，pH=7.24~9.15，呈中~弱碱性，矿化度100.21~2267.07mg/L之间；碎屑岩区地表水类型为HCO3-——2SO42-——Ca2+——K++Na+和HCO3-——Ca2+——K++Na+，pH=7.58~8.03，呈中~弱碱性。地表水属淡水，对混凝土及混凝土中的钢筋无腐蚀性，对钢结构具有微腐蚀性。1.3隧道开挖施工方法隧道Ⅴ级围岩进口段、Ⅴ级围岩及Ⅳ级围岩加强段采用双侧壁导坑法施工，开挖进尺控制在0.75m以内；Ⅳ级围岩及Ⅲ级围岩加强段采用单侧壁导坑加分台阶法施工开挖进尺控制在1.0m以内；Ⅲ级围岩采用单侧壁导坑法施工，开挖进尺控制在1.5m以内；均采用弱爆破技术。Ⅲ级围岩整体性较好地段采用台阶开挖法进行，爆破进尺...
