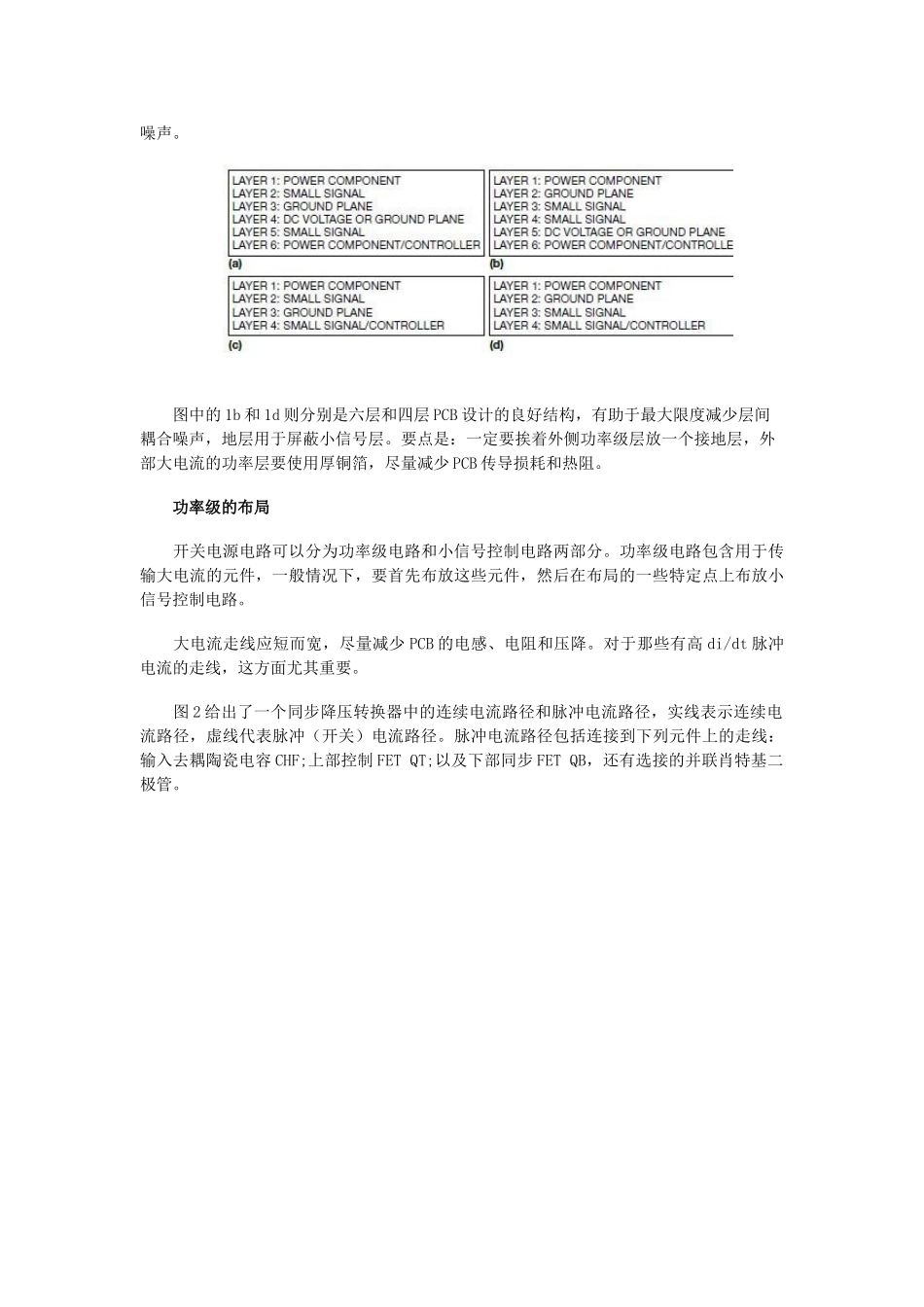

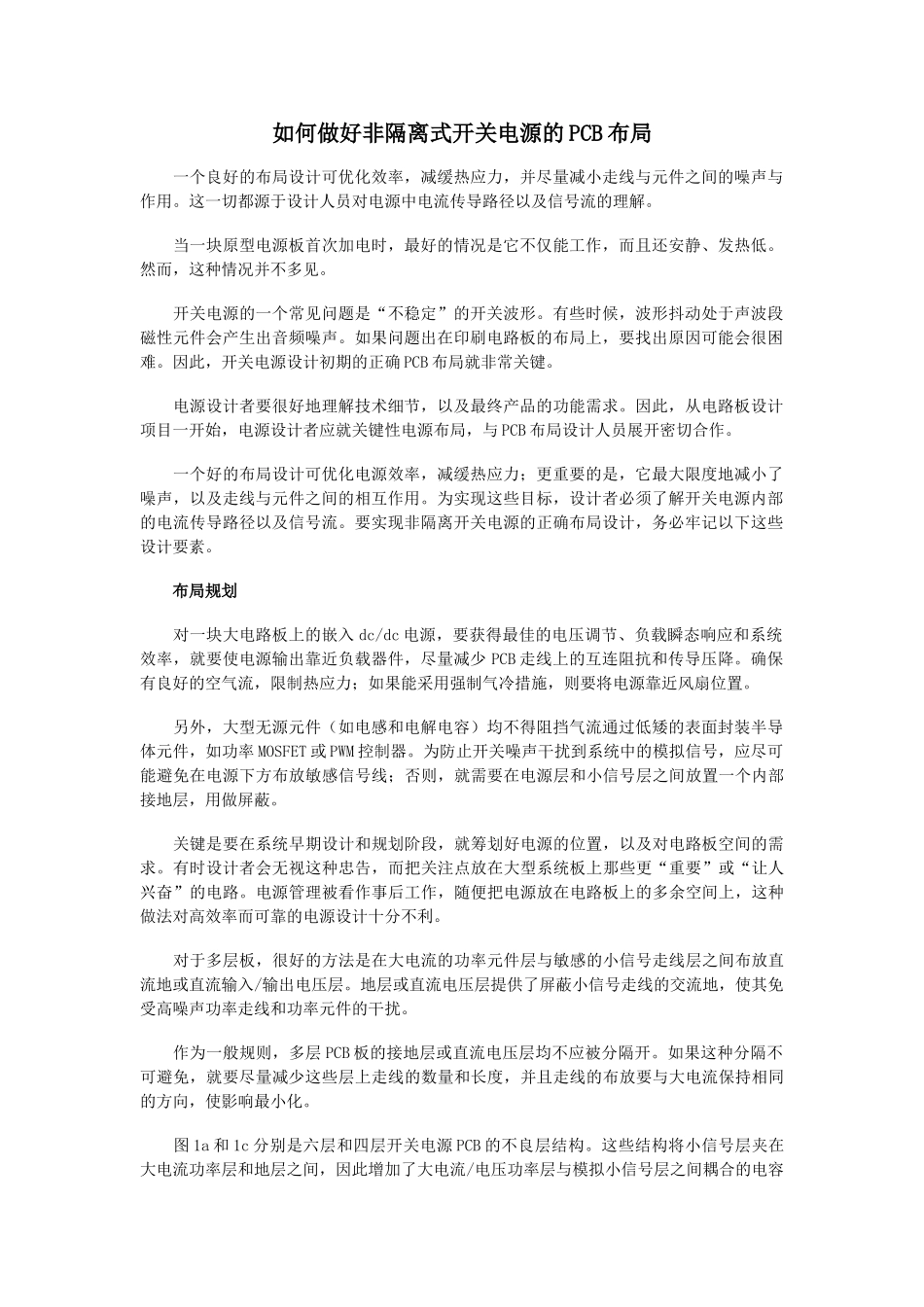

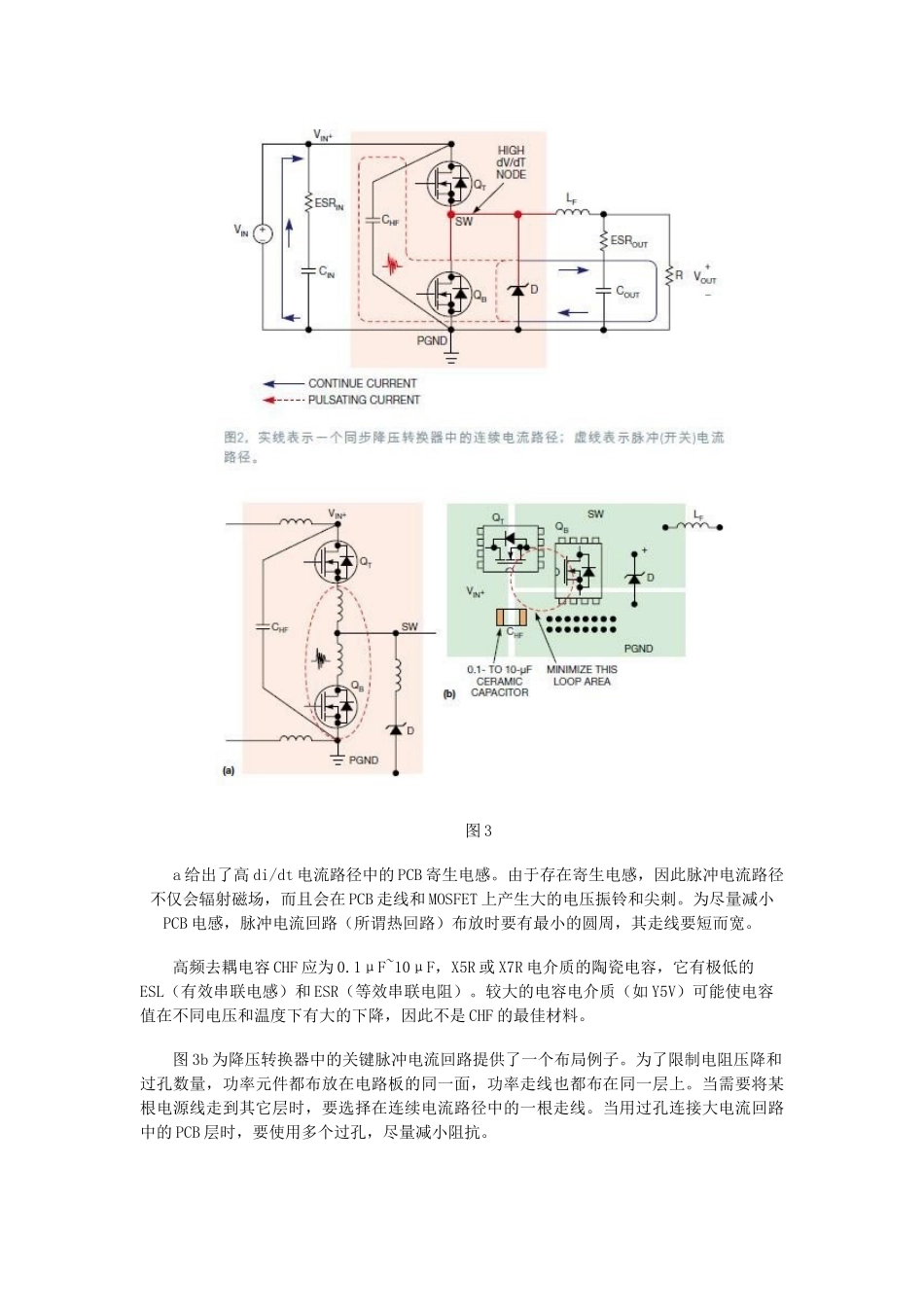

如何做好非隔离式开关电源的PCB布局一个良好的布局设计可优化效率，减缓热应力，并尽量减小走线与元件之间的噪声与作用。这一切都源于设计人员对电源中电流传导路径以及信号流的理解。当一块原型电源板首次加电时，最好的情况是它不仅能工作，而且还安静、发热低。然而，这种情况并不多见。开关电源的一个常见问题是“不稳定”的开关波形。有些时候，波形抖动处于声波段磁性元件会产生出音频噪声。如果问题出在印刷电路板的布局上，要找出原因可能会很困难。因此，开关电源设计初期的正确PCB布局就非常关键。电源设计者要很好地理解技术细节，以及最终产品的功能需求。因此，从电路板设计项目一开始，电源设计者应就关键性电源布局，与PCB布局设计人员展开密切合作。一个好的布局设计可优化电源效率，减缓热应力；更重要的是，它最大限度地减小了噪声，以及走线与元件之间的相互作用。为实现这些目标，设计者必须了解开关电源内部的电流传导路径以及信号流。要实现非隔离开关电源的正确布局设计，务必牢记以下这些设计要素。布局规划对一块大电路板上的嵌入dc/dc电源，要获得最佳的电压调节、负载瞬态响应和系统效率，就要使电源输出靠近负载器件，尽量减少PCB走线上的互连阻抗和传导压降。确保有良好的空气流，限制热应力；如果能采用强制气冷措施，则要将电源靠近风扇位置。另外，大型无源元件（如电感和电解电容）均不得阻挡气流通过低矮的表面封装半导体元件，如功率MOSFET或PWM控制器。为防止开关噪声干扰到系统中的模拟信号，应尽可能避免在电源下方布放敏感信号线；否则，就需要在电源层和小信号层之间放置一个内部接地层，用做屏蔽。关键是要在系统早期设计和规划阶段，就筹划好电源的位置，以及对电路板空间的需求。有时设计者会无视这种忠告，而把关注点放在大型系统板上那些更“重要”或“让人兴奋”的电路。电源管理被看作事后工作，随便把电源放在电路板上的多余空间上，这种做法对高效率而可靠的电源设计十分不利。对于多层板，很好的方法是在大电流的功率元件层与敏感的小信号走线层之间布放直流地或直流输入/输出电压层。地层或直流电压层提供了屏蔽小信号走线的交流地，使其免受高噪声功率走线和功率元件的干扰。作为一般规则，多层PCB板的接地层或直流电压层均不应被分隔开。如果这种分隔不可避免，就要尽量减少这些层上走线的数量和长度，并且走线的布放要与大电流保持相同的方向，使影响最小化。图1a和1c分别是六层和四层开关电源PCB的不良层结构。这些结构将小信号层夹在大电流功率层和地层之间，因此增加了大电流/电压功率层与模拟小信号层之间耦合的电容噪声。图中的1b和1d则分别是六层和四层PCB设计的良好结构，有助于最大限度减少层间耦合噪声，地层用于屏蔽小信号层。要点是：一定要挨着外侧功率级层放一个接地层，外部大电流的功率层要使用厚铜箔，尽量减少PCB传导损耗和热阻。功率级的布局开关电源电路可以分为功率级电路和小信号控制电路两部分。功率级电路包含用于传输大电流的元件，一般情况下，要首先布放这些元件，然后在布局的一些特定点上布放小信号控制电路。大电流走线应短而宽，尽量减少PCB的电感、电阻和压降。对于那些有高di/dt脉冲电流的走线，这方面尤其重要。图2给出了一个同步降压转换器中的连续电流路径和脉冲电流路径，实线表示连续电流路径，虚线代表脉冲（开关）电流路径。脉冲电流路径包括连接到下列元件上的走线：输入去耦陶瓷电容CHF;上部控制FETQT;以及下部同步FETQB，还有选接的并联肖特基二极管。图3a给出了高di/dt电流路径中的PCB寄生电感。由于存在寄生电感，因此脉冲电流路径不仅会辐射磁场，而且会在PCB走线和MOSFET上产生大的电压振铃和尖刺。为尽量减小PCB电感，脉冲电流回路（所谓热回路）布放时要有最小的圆周，其走线要短而宽。高频去耦电容CHF应为0.1μF~10μF，X5R或X7R电介质的陶瓷电容，它有极低的ESL（有效串联电感）和ESR（等效串联电阻）。较大的电容电介质（如Y5V）可能使电容值在不同电压和温度下有大的下降，因此不是CHF的最佳材料。图3b为降压转换器中的关键脉冲电流回路提供了一个布局例子。为了限制...
