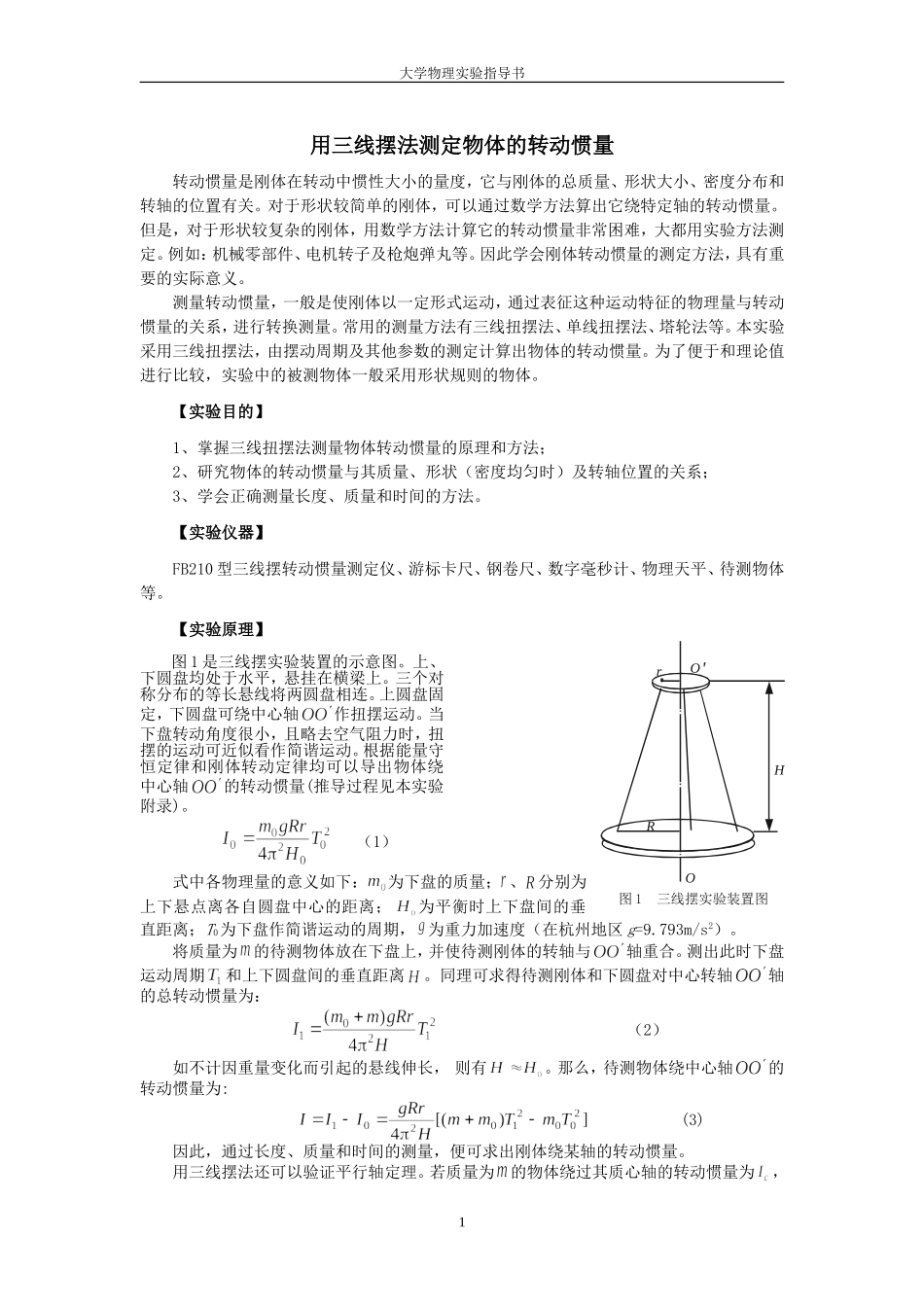

大学物理实验指导书用三线摆法测定物体的转动惯量转动惯量是刚体在转动中惯性大小的量度，它与刚体的总质量、形状大小、密度分布和转轴的位置有关。对于形状较简单的刚体，可以通过数学方法算出它绕特定轴的转动惯量。但是，对于形状较复杂的刚体，用数学方法计算它的转动惯量非常困难，大都用实验方法测定。例如：机械零部件、电机转子及枪炮弹丸等。因此学会刚体转动惯量的测定方法，具有重要的实际意义。测量转动惯量，一般是使刚体以一定形式运动，通过表征这种运动特征的物理量与转动惯量的关系，进行转换测量。常用的测量方法有三线扭摆法、单线扭摆法、塔轮法等。本实验采用三线扭摆法，由摆动周期及其他参数的测定计算出物体的转动惯量。为了便于和理论值进行比较，实验中的被测物体一般采用形状规则的物体。【实验目的】1、掌握三线扭摆法测量物体转动惯量的原理和方法；2、研究物体的转动惯量与其质量、形状（密度均匀时）及转轴位置的关系；3、学会正确测量长度、质量和时间的方法。【实验仪器】FB210型三线摆转动惯量测定仪、游标卡尺、钢卷尺、数字毫秒计、物理天平、待测物体等。【实验原理】图1是三线摆实验装置的示意图。上、下圆盘均处于水平，悬挂在横梁上。三个对称分布的等长悬线将两圆盘相连。上圆盘固定，下圆盘可绕中心轴作扭摆运动。当下盘转动角度很小，且略去空气阻力时，扭摆的运动可近似看作简谐运动。根据能量守恒定律和刚体转动定律均可以导出物体绕中心轴的转动惯量(推导过程见本实验附录)。（1）式中各物理量的意义如下：为下盘的质量；、分别为上下悬点离各自圆盘中心的距离；为平衡时上下盘间的垂直距离；T0为下盘作简谐运动的周期，为重力加速度（在杭州地区g=9.793m/s2）。将质量为的待测物体放在下盘上，并使待测刚体的转轴与轴重合。测出此时下盘运动周期和上下圆盘间的垂直距离。同理可求得待测刚体和下圆盘对中心转轴轴的总转动惯量为：（2）如不计因重量变化而引起的悬线伸长，则有。那么，待测物体绕中心轴的转动惯量为:(3)因此，通过长度、质量和时间的测量，便可求出刚体绕某轴的转动惯量。用三线摆法还可以验证平行轴定理。若质量为的物体绕过其质心轴的转动惯量为，1图1三线摆实验装置图HrRO'O大学物理实验指导书当转轴平行移动距离时（如图2所示），则此物体对新轴的转动惯量为。这一结论称为转动惯量的平行轴定理。实验时将质量均为m'，形状和质量分布完全相同的两个圆柱体对称地放置在下圆盘上（下盘有对称的两排小孔）。按同样的方法，测出两小圆柱体和下盘绕中心轴的转动周期，则可求出每个柱体对中心转轴的转动惯量:(4)如果测出小圆柱中心与下圆盘中心之间的距离以及小圆柱体的半径，则由平行轴定理可求得(5)比较与的大小,可验证平行轴定理。【实验内容】1．测定圆环对通过其质心且垂直于环面轴的转动惯量（1）调整底座水平：调整底座上的三个螺钉旋钮，直至底板上水准仪中的水泡位于正中间。（2）调整下盘水平：调整上圆盘上的三个旋钮（调整悬线的长度），改变三悬线的长度，直至下盘水准仪中的水泡位于正中间。（3）测量空盘绕中心轴转动的运动周期：轻轻转动上盘，带动下盘转动，这样可以避免三线摆在作扭摆运动时发生晃动（注意扭摆的转角控制在以内）。周期的测量常用累积放大法，即用计时工具测量累积多个周期的时间，然后求出其运动周期（想一想，为什么不直接测量一个周期？）。如果采用自动的光电计时装置（光电计时的原理请参阅实验三），光电门应置于平衡位置，即应在下盘通过平衡位置时作为计时的起止时刻，且使下盘上的挡光杆处于光电探头的中央，且能遮住发射和接收红外线的小孔，然后开始测量；如用秒表手动计时，也应以过平衡位置作为计时的起止时刻（想一想，为什么？），并默读5、4、3、2、1、0，当数到“0”时启动停表，这样既有一个计数的准备过程，又不致于少数一个周期。（4）测出待测圆环与下盘共同转动的周期：将待测圆环置于下盘上，注意使两者中心重合，按同样的方法测出它们一起运动的周期。2．用三线摆验证平行轴定理将两小圆柱体对称放置在下盘上，测出其与下盘共同转动的周期Tx和两小圆柱体的...
