PET瓶吹塑设备及加工工艺概述VIP免费

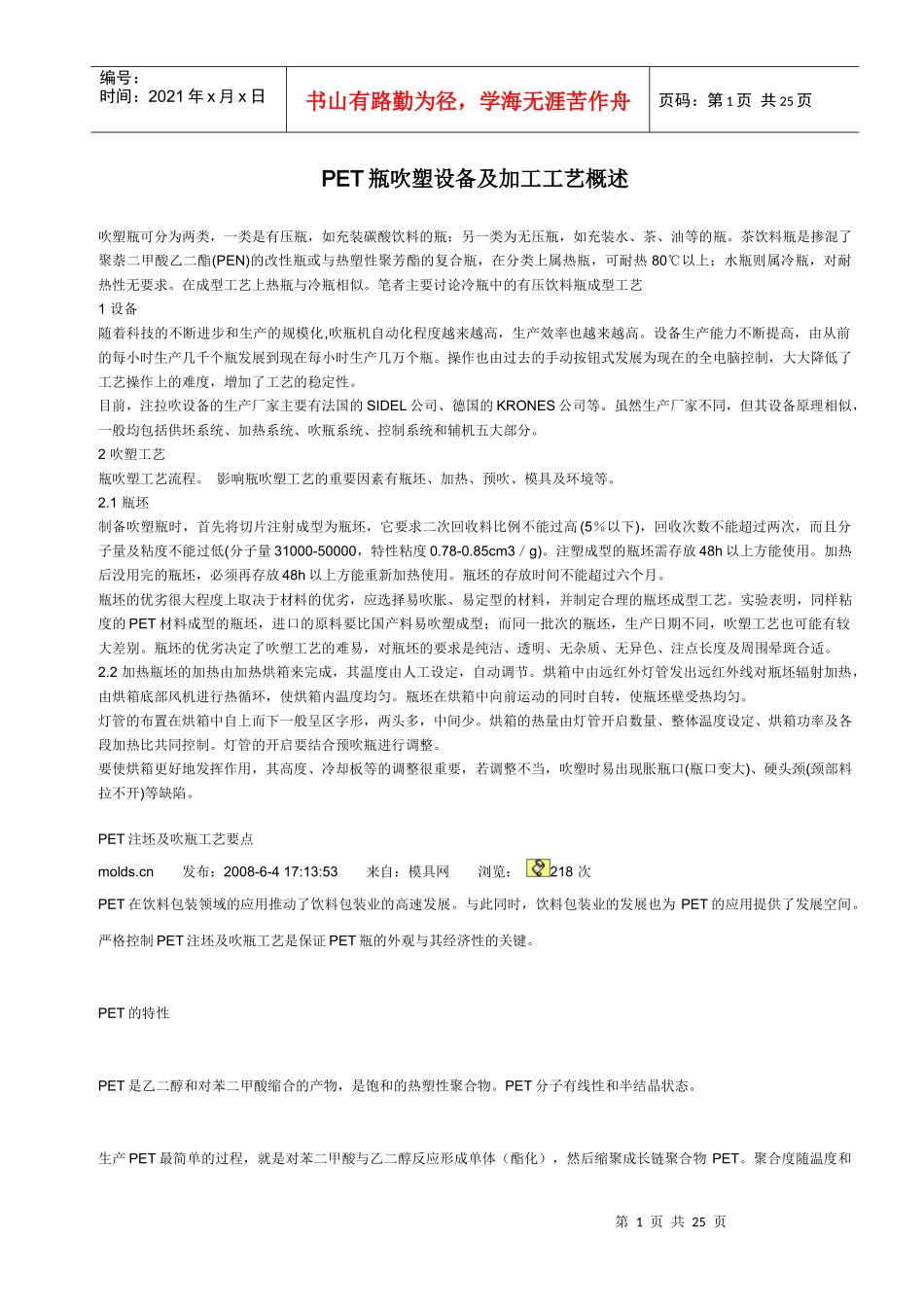

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页PET瓶吹塑设备及加工工艺概述吹塑瓶可分为两类，一类是有压瓶，如充装碳酸饮料的瓶；另一类为无压瓶，如充装水、茶、油等的瓶。茶饮料瓶是掺混了聚萘二甲酸乙二酯(PEN)的改性瓶或与热塑性聚芳酯的复合瓶，在分类上属热瓶，可耐热80℃以上；水瓶则属冷瓶，对耐热性无要求。在成型工艺上热瓶与冷瓶相似。笔者主要讨论冷瓶中的有压饮料瓶成型工艺1设备随着科技的不断进步和生产的规模化,吹瓶机自动化程度越来越高，生产效率也越来越高。设备生产能力不断提高，由从前的每小时生产几千个瓶发展到现在每小时生产几万个瓶。操作也由过去的手动按钮式发展为现在的全电脑控制，大大降低了工艺操作上的难度，增加了工艺的稳定性。目前，注拉吹设备的生产厂家主要有法国的SIDEL公司、德国的KRONES公司等。虽然生产厂家不同，但其设备原理相似，一般均包括供坯系统、加热系统、吹瓶系统、控制系统和辅机五大部分。2吹塑工艺瓶吹塑工艺流程。影响瓶吹塑工艺的重要因素有瓶坯、加热、预吹、模具及环境等。2.1瓶坯制备吹塑瓶时，首先将切片注射成型为瓶坯，它要求二次回收料比例不能过高(5％以下)，回收次数不能超过两次，而且分子量及粘度不能过低(分子量31000-50000，特性粘度0.78-0.85cm3／g)。注塑成型的瓶坯需存放48h以上方能使用。加热后没用完的瓶坯，必须再存放48h以上方能重新加热使用。瓶坯的存放时间不能超过六个月。瓶坯的优劣很大程度上取决于材料的优劣，应选择易吹胀、易定型的材料，并制定合理的瓶坯成型工艺。实验表明，同样粘度的PET材料成型的瓶坯，进口的原料要比国产料易吹塑成型；而同一批次的瓶坯，生产日期不同，吹塑工艺也可能有较大差别。瓶坯的优劣决定了吹塑工艺的难易，对瓶坯的要求是纯洁、透明、无杂质、无异色、注点长度及周围晕斑合适。2.2加热瓶坯的加热由加热烘箱来完成，其温度由人工设定，自动调节。烘箱中由远红外灯管发出远红外线对瓶坯辐射加热，由烘箱底部风机进行热循环，使烘箱内温度均匀。瓶坯在烘箱中向前运动的同时自转，使瓶坯壁受热均匀。灯管的布置在烘箱中自上而下一般呈区字形，两头多，中间少。烘箱的热量由灯管开启数量、整体温度设定、烘箱功率及各段加热比共同控制。灯管的开启要结合预吹瓶进行调整。要使烘箱更好地发挥作用，其高度、冷却板等的调整很重要，若调整不当，吹塑时易出现胀瓶口(瓶口变大)、硬头颈(颈部料拉不开)等缺陷。PET注坯及吹瓶工艺要点molds.cn发布：2008-6-417:13:53来自：模具网浏览：218次PET在饮料包装领域的应用推动了饮料包装业的高速发展。与此同时，饮料包装业的发展也为PET的应用提供了发展空间。严格控制PET注坯及吹瓶工艺是保证PET瓶的外观与其经济性的关键。PET的特性PET是乙二醇和对苯二甲酸缩合的产物，是饱和的热塑性聚合物。PET分子有线性和半结晶状态。生产PET最简单的过程，就是对苯二甲酸与乙二醇反应形成单体（酯化），然后缩聚成长链聚合物PET。聚合度随温度和第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页压力而变化。PET与很多塑料一样，加工过程中有三态变化，即玻璃态、高弹态、粘流态。其中涉及到三个温度转变：玻璃化温度Tg、结晶温度Tc、熔点Tf。从无定型玻璃态到橡胶态的转变叫玻璃化转变，它表示长链段开始运动。外部加热可以增加分子（链节）自由度，在玻璃态凝固的分子现在可以移动了。玻璃态转变依赖于PET的形态。当特性粘度（IV）高时结晶较明显，分子链的自由度受到限制，同时Tg较高。随着温度的升高逐步产生局部球晶，导致局部分子链因分子间力而重排，即结晶。对PET而言，最大结晶度约55%，该极限是由芳香环重排缓慢造成的，所以说该芳香环妨碍晶区的形成。如果T＜Tc，PET的粘度妨碍链段向有序运动（不许结晶）；T＞Tc，热作用妨碍无定形区的形成（趋向结晶）。熔点Tf即所有晶体解体时的温度。PET干燥水解固体PET极易从空气中吸湿。储存时，PET会吸湿直至与环境条件饱和。饱和值可高达0.6%重量份。通常，PET在供应商处发货时，其含水...
