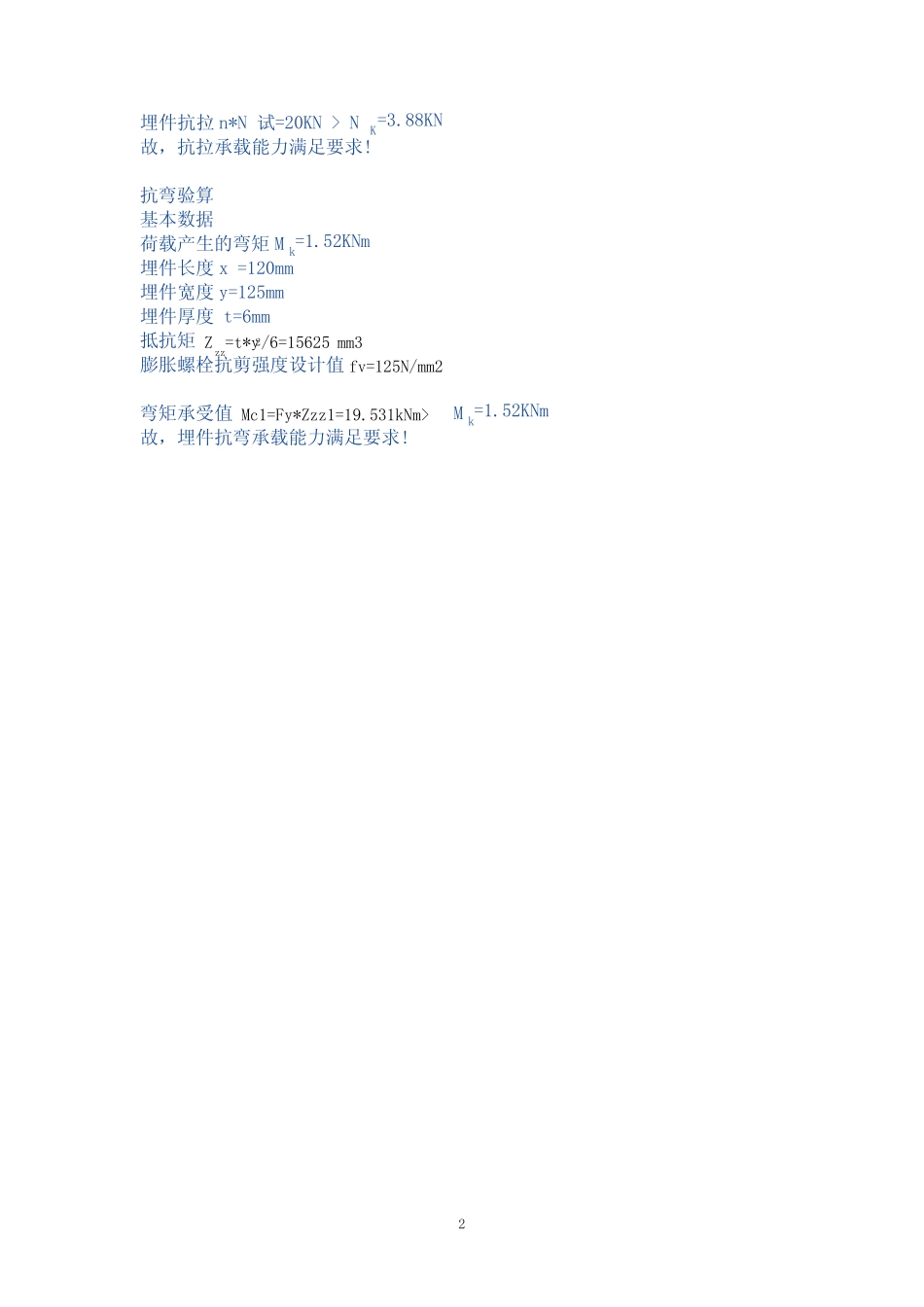

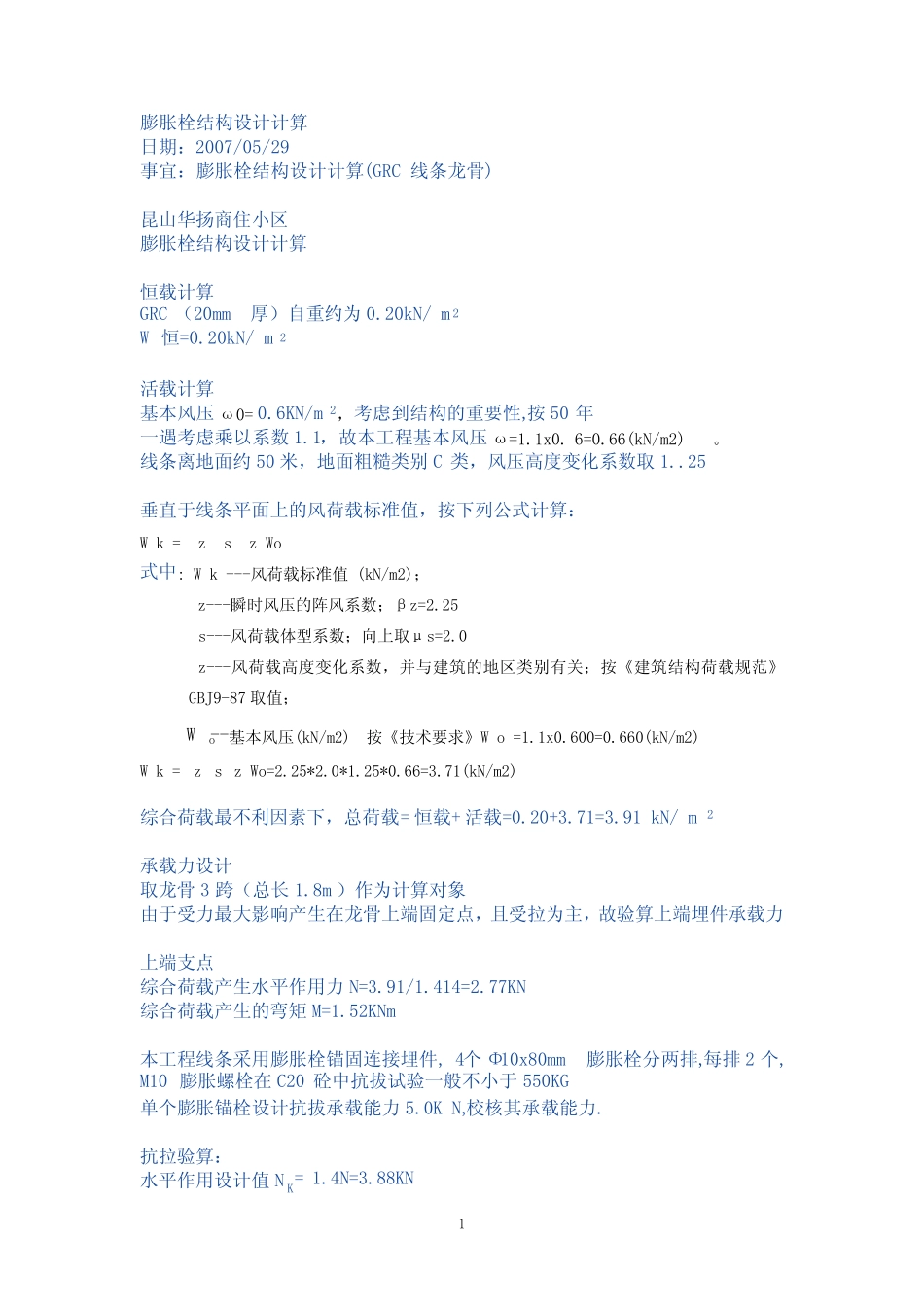

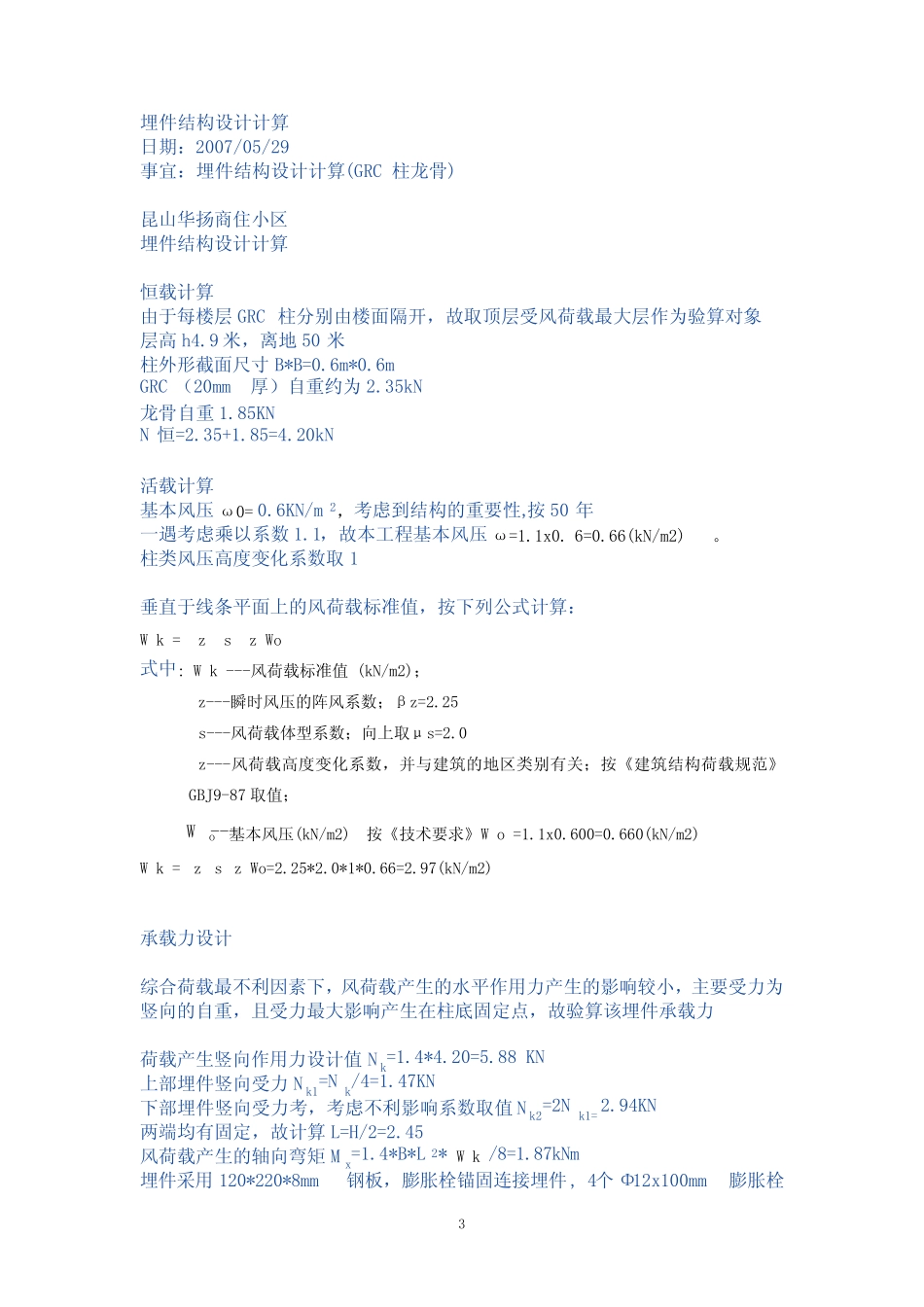

1膨胀栓结构设计计算日期：2007/05/29事宜：膨胀栓结构设计计算(GRC线条龙骨)昆山华扬商住小区膨胀栓结构设计计算恒载计算GRC（20mm厚）自重约为0.20kN/m2W恒=0.20kN/m2活载计算基本风压ω0=0.6KN/m2，考虑到结构的重要性,按50年一遇考虑乘以系数1.1，故本工程基本风压ω=1.1x0.6=0.66(kN/m2)。线条离地面约50米，地面粗糙类别C类，风压高度变化系数取1..25垂直于线条平面上的风荷载标准值，按下列公式计算：Wk=zszWo式中:Wk---风荷载标准值(kN/m2)；z---瞬时风压的阵风系数；βz=2.25s---风荷载体型系数；向上取μs=2.0z---风荷载高度变化系数，并与建筑的地区类别有关；按《建筑结构荷载规范》GBJ9-87取值；Wo---基本风压(kN/m2)按《技术要求》Wo=1.1x0.600=0.660(kN/m2)Wk=zszWo=2.25*2.0*1.25*0.66=3.71(kN/m2)综合荷载最不利因素下，总荷载=恒载+活载=0.20+3.71=3.91kN/m2承载力设计取龙骨3跨（总长1.8m）作为计算对象由于受力最大影响产生在龙骨上端固定点，且受拉为主，故验算上端埋件承载力上端支点综合荷载产生水平作用力N=3.91/1.414=2.77KN综合荷载产生的弯矩M=1.52KNm本工程线条采用膨胀栓锚固连接埋件,4个Φ10x80mm膨胀栓分两排,每排2个,M10膨胀螺栓在C20砼中抗拔试验一般不小于550KG单个膨胀锚栓设计抗拔承载能力5.0KN,校核其承载能力.抗拉验算：水平作用设计值NK=1.4N=3.88KN2埋件抗拉n*N试=20KN>NK=3.88KN故，抗拉承载能力满足要求!抗弯验算基本数据荷载产生的弯矩Mk=1.52KNm埋件长度x=120mm埋件宽度y=125mm埋件厚度t=6mm抵抗矩Zzz=t*y2/6=15625mm3膨胀螺栓抗剪强度设计值fv=125N/mm2弯矩承受值Mc1=Fy*Zzz1=19.531kNm>Mk=1.52KNm故，埋件抗弯承载能力满足要求!3埋件结构设计计算日期：2007/05/29事宜：埋件结构设计计算(GRC柱龙骨)昆山华扬商住小区埋件结构设计计算恒载计算由于每楼层GRC柱分别由楼面隔开，故取顶层受风荷载最大层作为验算对象层高h4.9米，离地50米柱外形截面尺寸B*B=0.6m*0.6mGRC（20mm厚）自重约为2.35kN龙骨自重1.85KNN恒=2.35+1.85=4.20kN活载计算基本风压ω0=0.6KN/m2，考虑到结构的重要性,按50年一遇考虑乘以系数1.1，故本工程基本风压ω=1.1x0.6=0.66(kN/m2)。柱类风压高度变化系数取1垂直于线条平面上的风荷载标准值，按下列公式计算：Wk=zszWo式中:Wk---风荷载标准值(kN/m2)；z---瞬时风压的阵风系数；βz=2.25s---风荷载体型系数；向上取μs=2.0z---风荷载高度变化系数，并与建筑的地区类别有关；按《建筑结构荷载规范》GBJ9-87取值；Wo---基本风压(kN/m2)按《技术要求》Wo=1.1x0.600=0.660(kN/m2)Wk=zszWo=2.25*2.0*1*0.66=2.97(kN/m2)承载力设计综合荷载最不利因素下，风荷载产生的水平作用力产生的影响较小，主要受力为竖向的自重，且受力最大影响产生在柱底固定点，故验算该埋件承载力荷载产生竖向作用力设计值Nk=1.4*4.20=5.88KN上部埋件竖向受力Nk1=Nk/4=1.47KN下部埋件竖向受力考，考虑不利影响系数取值Nk2=2Nk1=2.94KN两端均有固定，故计算L=H/2=2.45风荷载产生的轴向弯矩Mx=1.4*B*L2*Wk/8=1.87kNm埋件采用120*220*8mm钢板，膨胀栓锚固连接埋件,4个Φ12x100mm膨胀栓4分两排,每排2个基本数据:柱跨度B=0.600m柱计算高度L=2.450m风荷载标准值wk=2.97kN/m2急推荷载标准值qjt=0.74kN/m水平作用力标准值Fk=B*L*wk=4.37kN水平作用力设计值1.4*Fk=6.112kN急推荷载设计值1.2*qjt=0.89kN/m急推作用力设计值Fjt=1.2*B*qjt=1.243kN风荷载产生的轴向弯矩Mx=1.87kNm急推荷载产生的轴向弯矩Mjt=0.16kNm膨胀栓抗剪强度设计值fv=150N/mm2埋件（铁板）验算:长度x=220mm宽度y=120mm厚度t=8mm抗弯承受值fy=215N/mm2弯矩值Mt=Mx+Mjt=2.03kNm受剪截面积Av=y*t=960mm2抵抗矩Zzz=t*y2/6=19200mm3弯矩承受值Mc=Fy*Zzz=4.128kNm>Mt=2.03故，铁板的抗弯承载力满足设计要求。剪力承受值Pc=0.36*fy*Av=74.304kN>Fb=7.355故，铁板的抗剪承载力满足设计要求。膨胀栓验算：抗剪验算1上部埋件膨胀栓内杆直径d=10mm膨胀栓数量n=4个膨胀栓长度h=100mm膨胀栓内杆截面面积s=3.14*d^2/4=78.5mm2单根截面承受剪应力σ=Fb/s/n23.43N/mm2单根截面承受剪应力f23.43N/mm2
