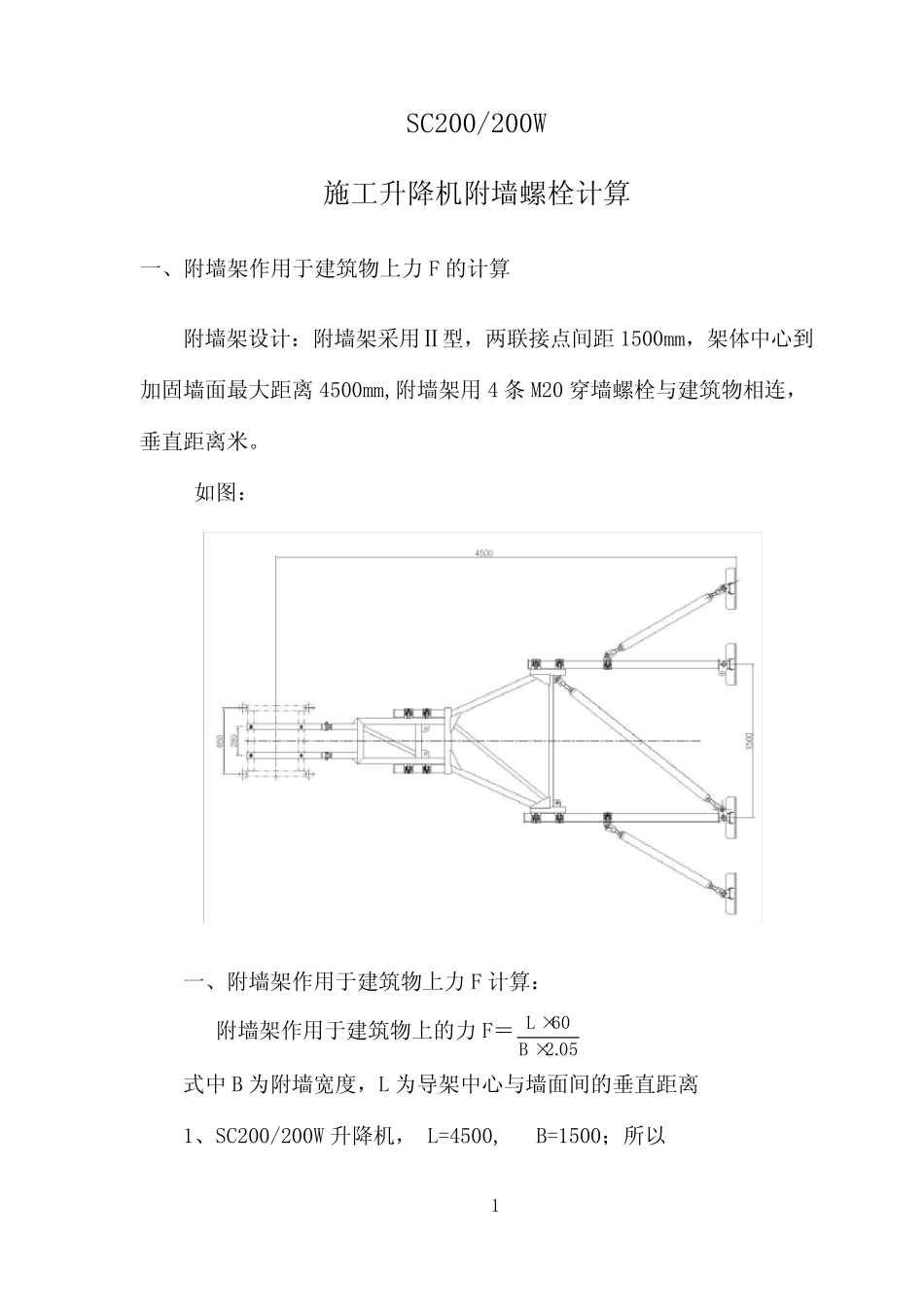

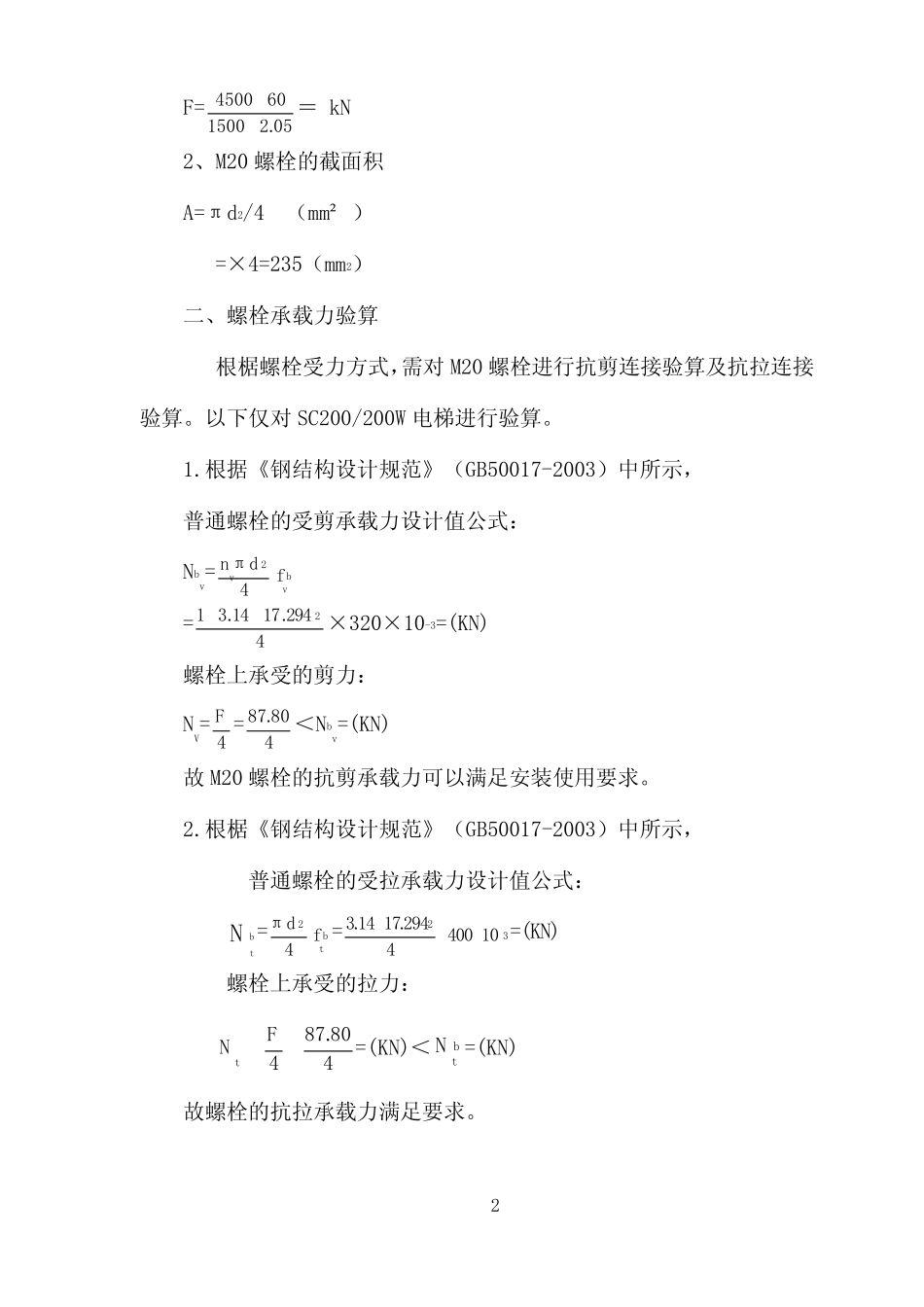

1SC200/200W施工升降机附墙螺栓计算一、附墙架作用于建筑物上力F的计算附墙架设计:附墙架采用Ⅱ型,两联接点间距1500mm,架体中心到加固墙面最大距离4500mm,附墙架用4条M20穿墙螺栓与建筑物相连,垂直距离米。如图:一、附墙架作用于建筑物上力F计算:附墙架作用于建筑物上的力F=05.2B60L××式中B为附墙宽度,L为导架中心与墙面间的垂直距离1、SC200/200W升降机,L=4500,B=1500;所以2F=05.25001605004=kN2、M20螺栓的截面积A=πd2/4(mm²)=×4=235(mm2)二、螺栓承载力验算根椐螺栓受力方式,需对M20螺栓进行抗剪连接验算及抗拉连接验算。以下仅对SC200/200W电梯进行验算。1.根据《钢结构设计规范》(GB50017-2003)中所示,普通螺栓的受剪承载力设计值公式:Nbv=bvvfdn42π=4294.1714.312×320×10-3=(KN)螺栓上承受的剪力:NV=4F=480.87<Nbv=(KN)故M20螺栓的抗剪承载力可以满足安装使用要求。2.根椐《钢结构设计规范》(GB50017-2003)中所示,普通螺栓的受拉承载力设计值公式:Nbt=btfd42π=32104004294.1714.3=(KN)螺栓上承受的拉力:480.874FNt=(KN)<btN=(KN)故螺栓的抗拉承载力满足要求。3
