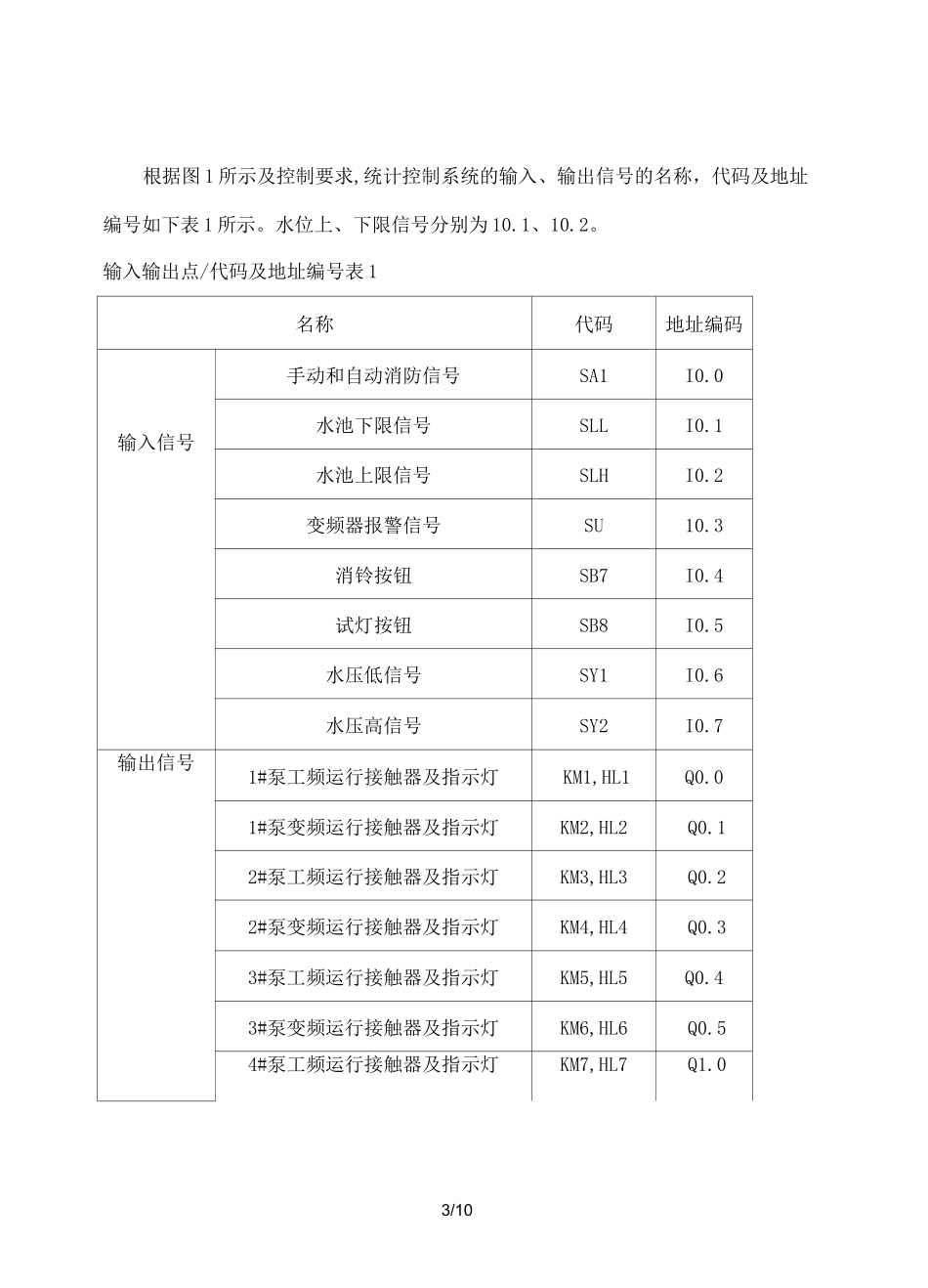

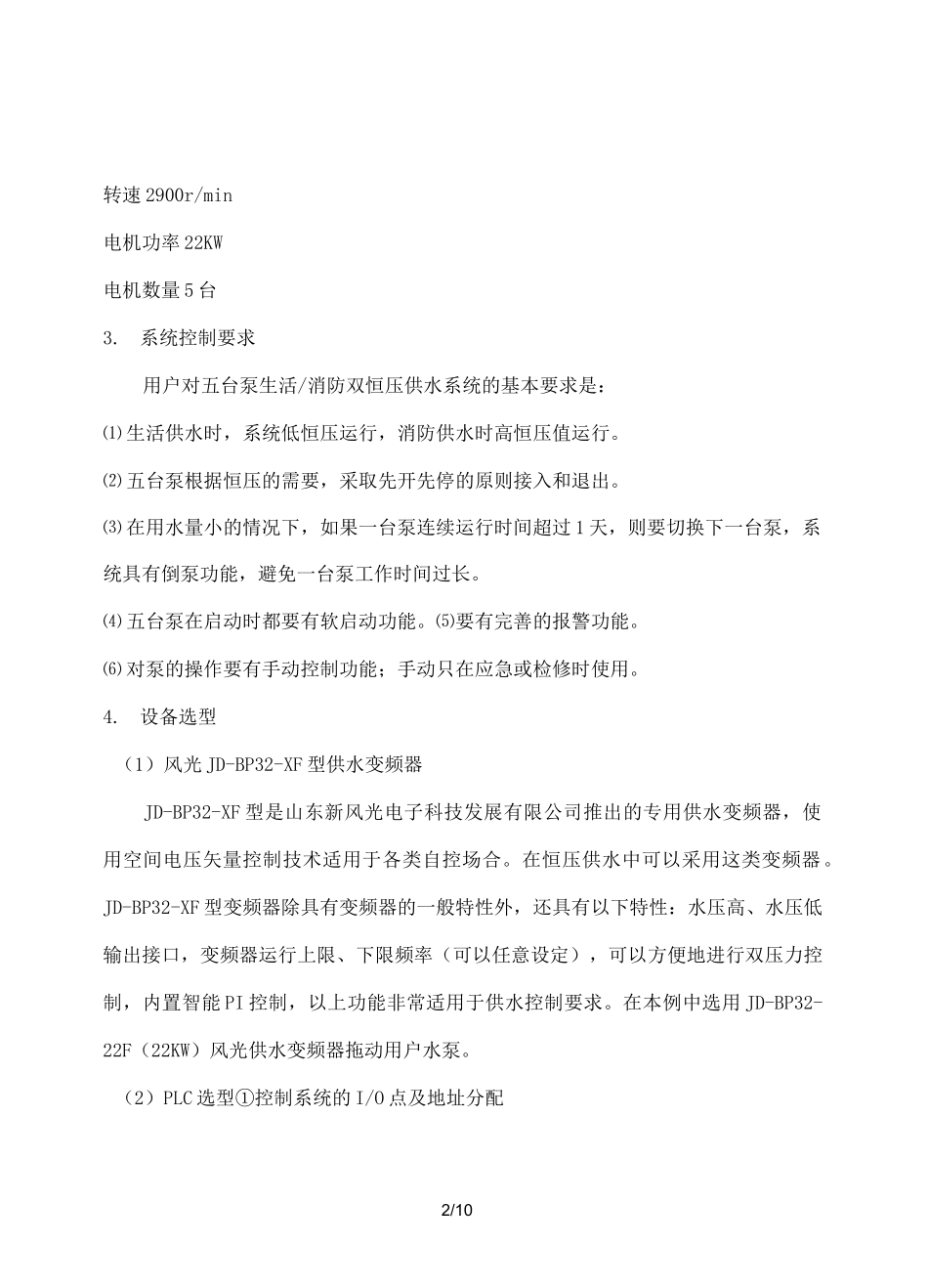

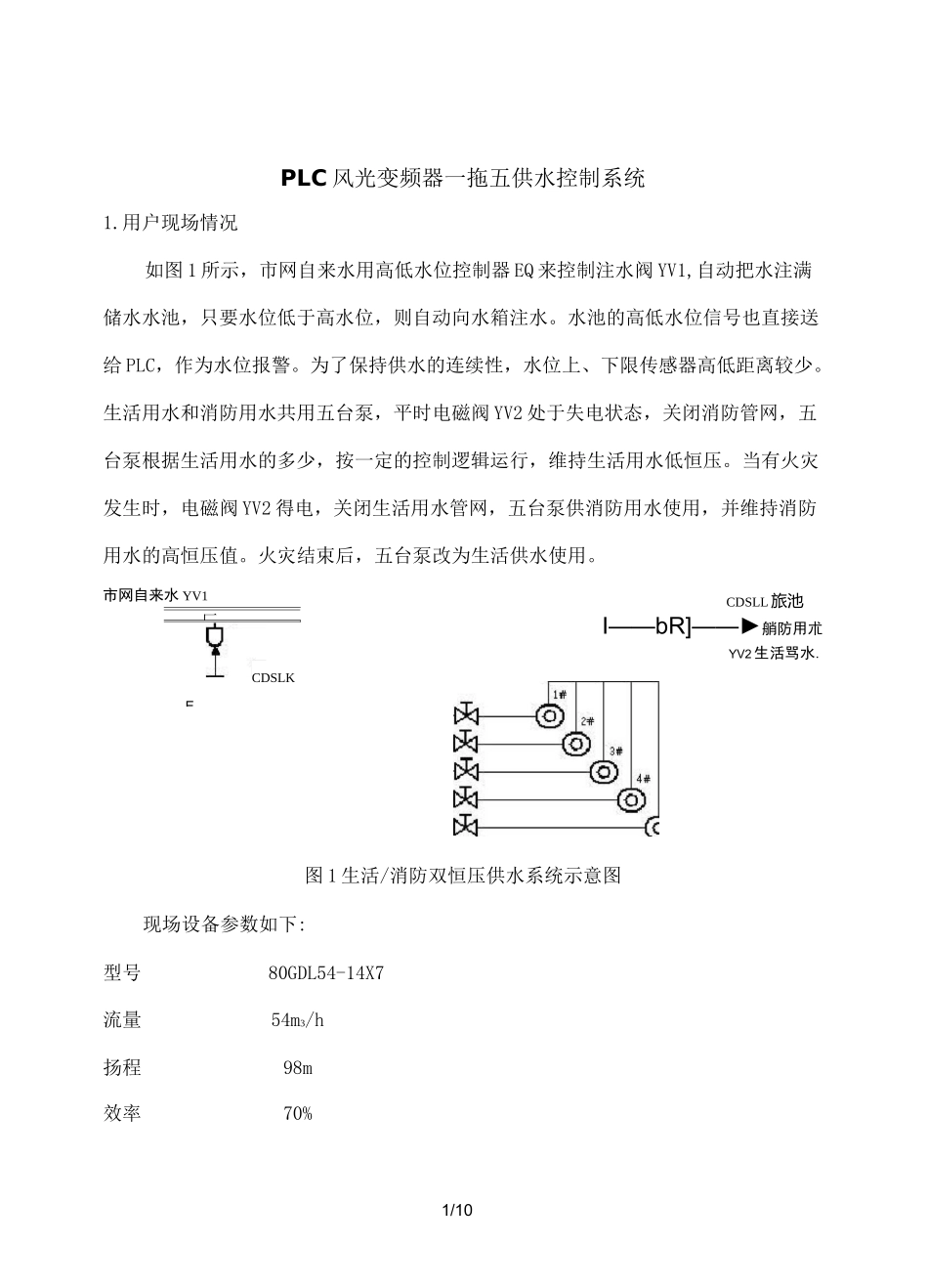

1/10EPLC风光变频器一拖五供水控制系统1.用户现场情况如图1所示，市网自来水用高低水位控制器EQ来控制注水阀YV1,自动把水注满储水水池，只要水位低于高水位，则自动向水箱注水。水池的高低水位信号也直接送给PLC，作为水位报警。为了保持供水的连续性，水位上、下限传感器高低距离较少。生活用水和消防用水共用五台泵，平时电磁阀YV2处于失电状态，关闭消防管网，五台泵根据生活用水的多少，按一定的控制逻辑运行，维持生活用水低恒压。当有火灾发生时，电磁阀YV2得电，关闭生活用水管网，五台泵供消防用水使用，并维持消防用水的高恒压值。火灾结束后，五台泵改为生活供水使用。市网自来水YV1厂CDSLKCDSLL旅池I——bR]——►艄防用朮YV2生活骂水.图1生活/消防双恒压供水系统示意图现场设备参数如下:型号80GDL54-14X7流量54m3/h扬程98m效率70%52/10转速2900r/min电机功率22KW电机数量5台3.系统控制要求用户对五台泵生活/消防双恒压供水系统的基本要求是：⑴生活供水时，系统低恒压运行，消防供水时高恒压值运行。⑵五台泵根据恒压的需要，采取先开先停的原则接入和退出。⑶在用水量小的情况下，如果一台泵连续运行时间超过1天，则要切换下一台泵，系统具有倒泵功能，避免一台泵工作时间过长。⑷五台泵在启动时都要有软启动功能。⑸要有完善的报警功能。⑹对泵的操作要有手动控制功能；手动只在应急或检修时使用。4.设备选型（1）风光JD-BP32-XF型供水变频器JD-BP32-XF型是山东新风光电子科技发展有限公司推出的专用供水变频器，使用空间电压矢量控制技术适用于各类自控场合。在恒压供水中可以采用这类变频器。JD-BP32-XF型变频器除具有变频器的一般特性外，还具有以下特性：水压高、水压低输出接口，变频器运行上限、下限频率（可以任意设定），可以方便地进行双压力控制，内置智能PI控制，以上功能非常适用于供水控制要求。在本例中选用JD-BP32-22F（22KW）风光供水变频器拖动用户水泵。（2）PLC选型①控制系统的I/O点及地址分配3/10根据图1所示及控制要求,统计控制系统的输入、输出信号的名称，代码及地址编号如下表1所示。水位上、下限信号分别为10.1、10.2。输入输出点/代码及地址编号表1名称代码地址编码输入信号手动和自动消防信号SA1I0.0水池下限信号SLLI0.1水池上限信号SLHI0.2变频器报警信号SU10.3消铃按钮SB7I0.4试灯按钮SB8I0.5水压低信号SY1I0.6水压高信号SY2I0.7输出信号1#泵工频运行接触器及指示灯KM1,HL1Q0.01#泵变频运行接触器及指示灯KM2,HL2Q0.12#泵工频运行接触器及指示灯KM3,HL3Q0.22#泵变频运行接触器及指示灯KM4,HL4Q0.33#泵工频运行接触器及指示灯KM5,HL5Q0.43#泵变频运行接触器及指示灯KM6,HL6Q0.54#泵工频运行接触器及指示灯KM7,HL7Q1.04/104#泵变频运行接触器及指示灯KM&HL8Q1.15#泵工频运行接触器及指示灯KM9,HL9Q1.25#泵变频运行接触器及指示灯KM10,HL10Q1.3生活/消防供水转换电磁阀、压力转换火灾报警指示灯YV2,HL11KA1,Q1.4水池水位下限报警指示灯HL12Q1.5报警电铃HAQ1.6变频器开停机控制KA2Q1.7②PLC系统选型系统共有开关量输入点8个，开关量输出点14个，选用西门子主机CPU222(8入6继电器输出)1台，加上扩展模块EM222(8继电器输出)1台。即可满足用户供水控制要求(3)压力传感器在供水系统中，压力传感器既可以采用压力变送器，也可以采用远传压力表。在本例中采用远传压力表，压力表相应接线端子接到变频器主控板3脚、4脚、5脚即可。5.电气控制系统原理图电气控制系统原理图包括主电路图、控制电路图及PLC外围接线图三部分。(1)主电路图5/10FKFMNLILTH弋弋龍\\牌3(5如图2所示为电控系统主电路。五台电机分别为M1、M2、M3、M4、M5。接触器KM1、KM3、KM5、KM7、KM9，分别控制M1、M2、M3、M4、M5的工频运行；接触器KM2、KM4、KM6、KM8、KM10，分别控制M1、M2、M3、M4、M5的变频运行；FR1、FR2、FR3、FR4、FR5分别为五台水泵电机过载保护用的热继电器；QS1、QS2、QS3、QS4、QS5、QS6分别为变频器和五台泵电机主电路的隔离开关；FU1、FU2、FU3、FU4、FU5为主电路的熔断器；BPQ为风光供水专用变频器。图2主电路图（2）控制电路图如图3所示为电控系统电路。...
