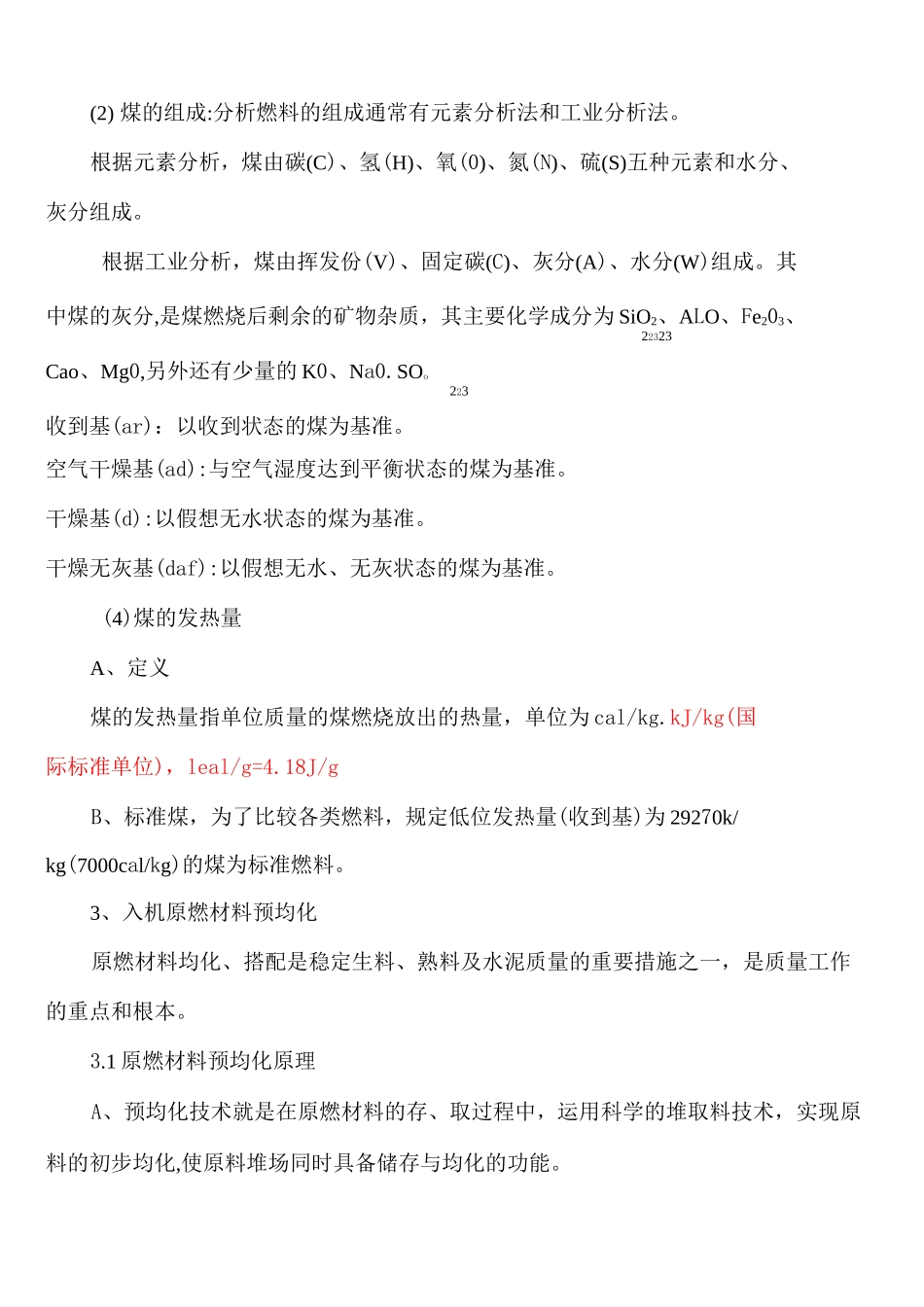

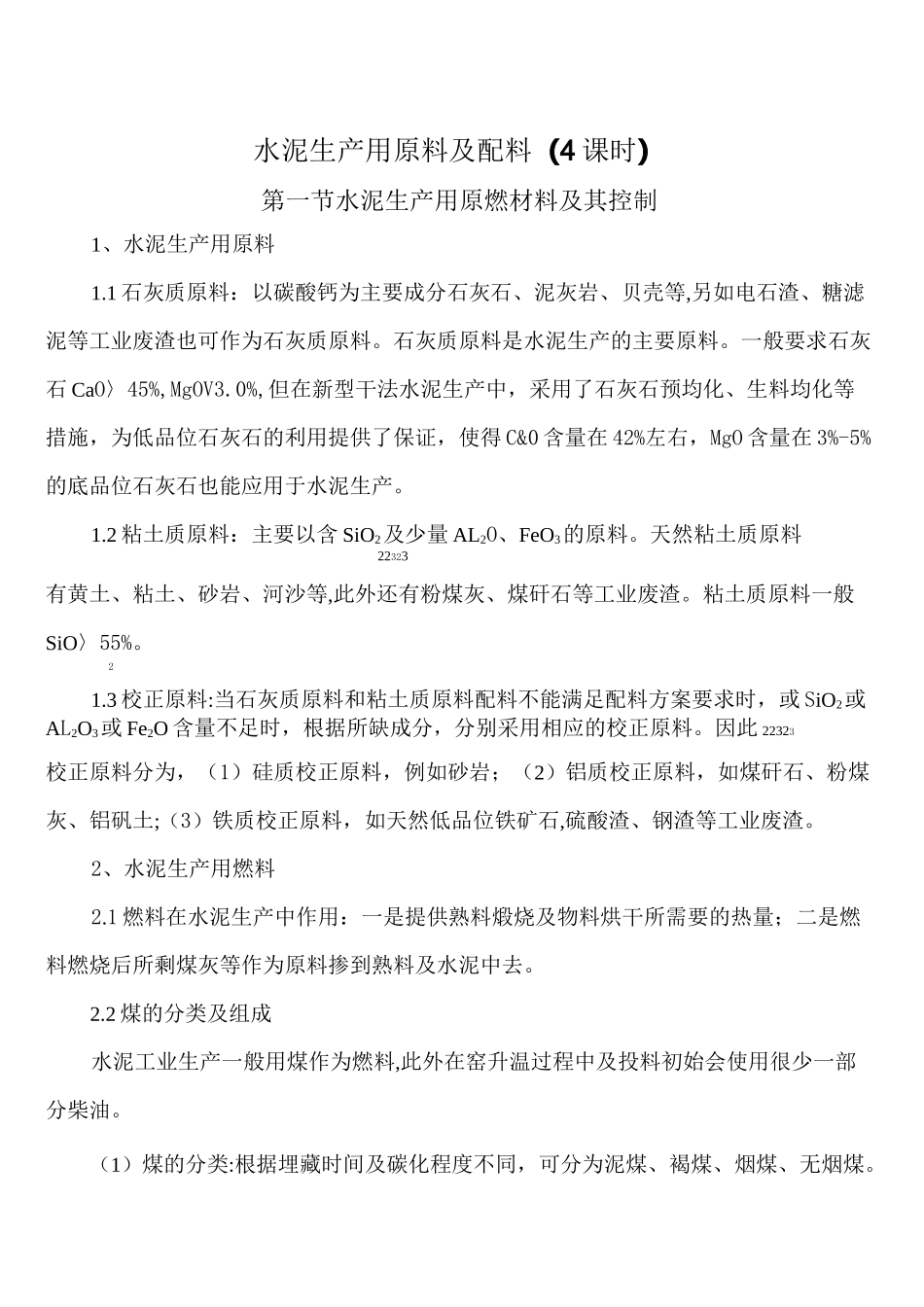

水泥生产用原料及配料（4课时）第一节水泥生产用原燃材料及其控制1、水泥生产用原料1.1石灰质原料：以碳酸钙为主要成分石灰石、泥灰岩、贝壳等,另如电石渣、糖滤泥等工业废渣也可作为石灰质原料。石灰质原料是水泥生产的主要原料。一般要求石灰石CaO〉45%,MgOV3.0%,但在新型干法水泥生产中，采用了石灰石预均化、生料均化等措施，为低品位石灰石的利用提供了保证，使得C&0含量在42%左右，MgO含量在3%-5%的底品位石灰石也能应用于水泥生产。1.2粘土质原料：主要以含SiO2及少量AL2O、FeO3的原料。天然粘土质原料22323有黄土、粘土、砂岩、河沙等,此外还有粉煤灰、煤矸石等工业废渣。粘土质原料一般SiO〉55%。21.3校正原料:当石灰质原料和粘土质原料配料不能满足配料方案要求时，或SiO2或AL2O3或Fe2O含量不足时，根据所缺成分，分别采用相应的校正原料。因此22323校正原料分为，（1）硅质校正原料，例如砂岩；（2）铝质校正原料，如煤矸石、粉煤灰、铝矾土;（3）铁质校正原料，如天然低品位铁矿石,硫酸渣、钢渣等工业废渣。2、水泥生产用燃料2.1燃料在水泥生产中作用：一是提供熟料煅烧及物料烘干所需要的热量；二是燃料燃烧后所剩煤灰等作为原料掺到熟料及水泥中去。2.2煤的分类及组成水泥工业生产一般用煤作为燃料,此外在窑升温过程中及投料初始会使用很少一部分柴油。（1）煤的分类:根据埋藏时间及碳化程度不同，可分为泥煤、褐煤、烟煤、无烟煤。(2)煤的组成:分析燃料的组成通常有元素分析法和工业分析法。根据元素分析，煤由碳(C)、氢(H)、氧(0)、氮(N)、硫(S)五种元素和水分、灰分组成。根据工业分析，煤由挥发份(V)、固定碳(C)、灰分(A)、水分(W)组成。其中煤的灰分,是煤燃烧后剩余的矿物杂质，其主要化学成分为SiO2、ALO、Fe203、22323Cao、Mg0,另外还有少量的K0、Na0.SOo223收到基(ar)：以收到状态的煤为基准。空气干燥基(ad):与空气湿度达到平衡状态的煤为基准。干燥基(d):以假想无水状态的煤为基准。干燥无灰基(daf):以假想无水、无灰状态的煤为基准。(4)煤的发热量A、定义煤的发热量指单位质量的煤燃烧放出的热量，单位为cal/kg.kJ/kg(国际标准单位)，leal/g=4.18J/gB、标准煤，为了比较各类燃料，规定低位发热量(收到基)为29270k/kg(7000cal/kg)的煤为标准燃料。3、入机原燃材料预均化原燃材料均化、搭配是稳定生料、熟料及水泥质量的重要措施之一，是质量工作的重点和根本。3.1原燃材料预均化原理A、预均化技术就是在原燃材料的存、取过程中，运用科学的堆取料技术，实现原料的初步均化,使原料堆场同时具备储存与均化的功能。B、原燃材料的预均化的基本原理就是在物料堆放是，由堆料机把进来的原料连续的按一定的方式堆成尽可能多相互平行、上下重叠和相同厚度的料层。取料时，在垂直于料层的方向，尽可能同时切取所有料层,依次切取，直到取完,即“平铺直取”。3.2原燃材料预均化的意义(1)均化原燃材料,减少质量波动，有利于稳定磨机生产、稳定配料，从而为稳定窑系统热工制度、稳定熟料产质量、稳定产品质量奠定基础,为降低耐火材料、煤等消耗降低生产成本创造条件;(2)可以扩大矿山资源的利用,最大限度的利用矿山的覆盖物和夹层,提高矿山开采效率,降低开采成本,节约资源。(3)自动化程度高。第二节生料配料1、生料配料1.1定义就是将石灰石原料、黏土质原料、校正原料等,按照比例(计量)混合入磨粉磨成符合质量要求的生料。1．2技术要求饱和比KH=K土0.02月平均合格率$75%硅酸率n=K土0.10月平均合格率$80%铝氧率P=K土0.10月平均合格率$80%。2、配料计算原材料化学成分表名称LossSi02Al2°3Fe2O3CaOMgOEK2ONa?°R2Ocl-SO3结晶水水分石灰石42.061.280.800.8851.502.4698.980.5电石渣22.933.922.690.8266.960.1197.460.1325.0河沙7.6670.238.833.916.430.8297.881.320.881.7410.0砂岩3.1884.044.684.331.890.3698.480.380.050.303.5铁12.62230.41.801.591.80.011.34.0粉05.604.6346.57550钢2.3813.303.8224.3339.68.8692.34.5渣43铝144.626.711.400.596.20.60.100.43.5矶1.04321.960509土矿一315.41.3937.98.8590.40.30.69.5渣0.652.5035.42577粉7.11425.04.761.3396.691.280....
