注塑工艺分析--bobhao2008VIP专享VIP免费

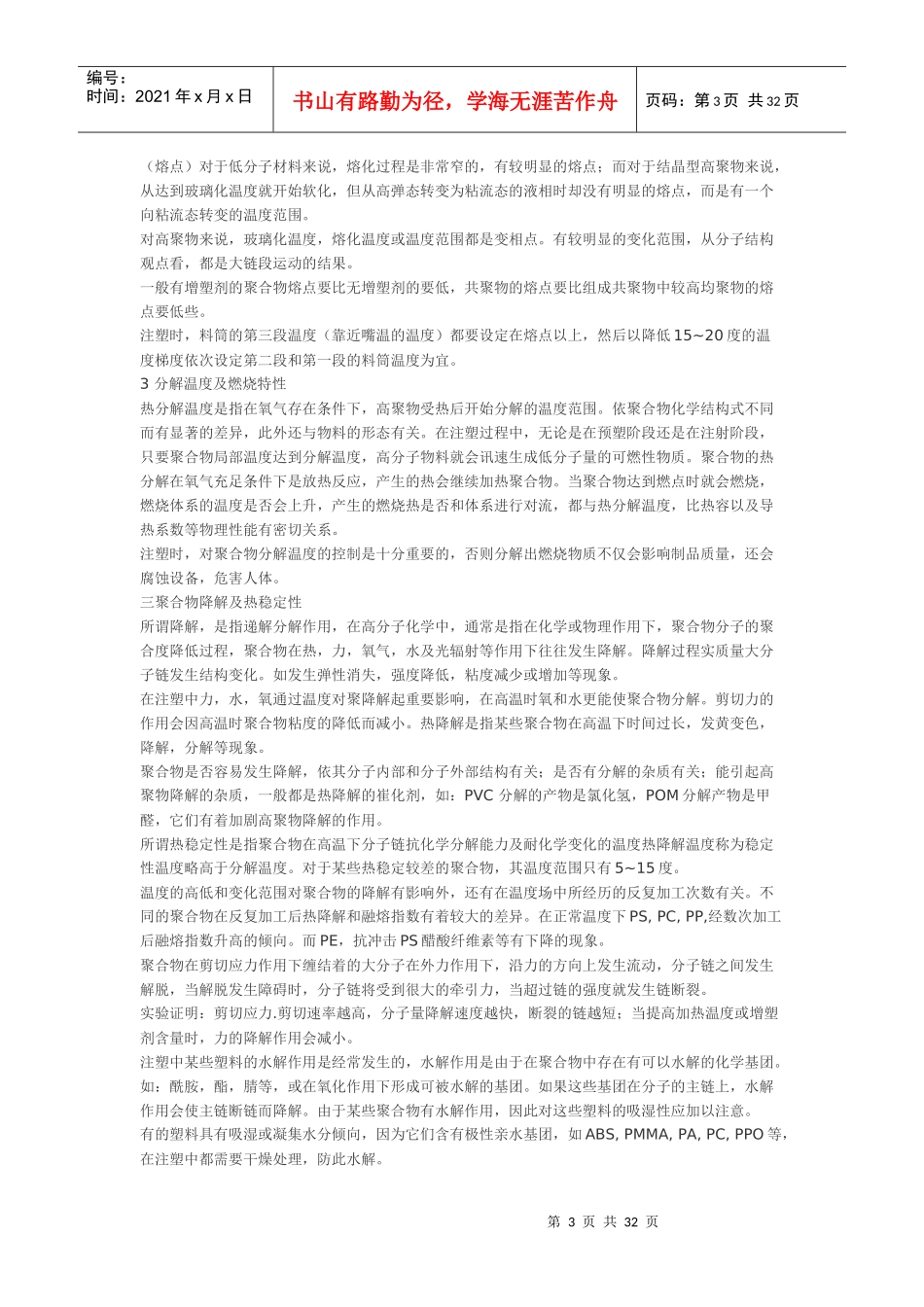

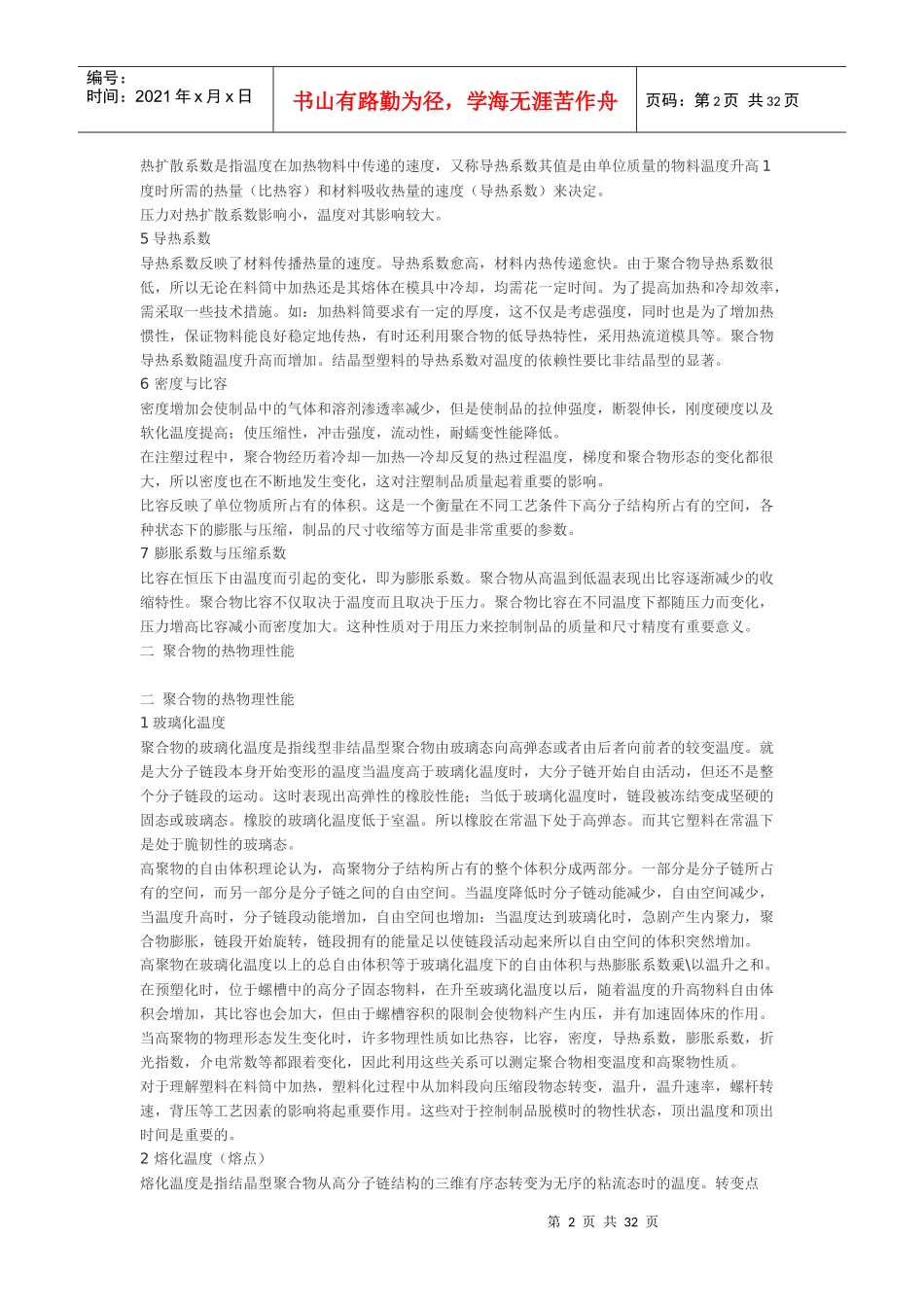

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页注塑工艺分析资料三理常用填料注塑材料常用的填料有一般填料，金属填料，有机填料，短纤维填料与长纤维填料。加入这些填料可降低注塑制品的成本，提高经济效益可改善物理机械性能，化学性能以及光电性能；可改善加工性能，流变性能，降低粘度，提高分散作用。一般填料有石灰石，碳酸钙，滑石粉，硅酸钙，云母，氢氧化铝，硫酸钙，以及农副产品等。有机填料是目前塑料制品中的主要填料，有天然材料和合成材料，包括：木材，木粉，胡核的壳皮，棉植纤维素等；合成材料有再生纤维素，包括：人造织物，聚丙烯腈纤维，尼龙纤维，聚酯纤维等。加到注塑材料中的一些填料，需要用表面改性剂进行处理，处理过程遵循界面化学理论，填料与聚合物表面的湿润理论酸碱的相互作用理论，以及混合理论赋予材料一些优良性质。目前常用的表面改性剂有硅烷偶联剂，钛酸酯偶联剂，有机硅处理剂等。这些表面改性剂加上后，能进一步提高填料效能。第二章塑料的物理性能第一节塑料的物理性能物料的性能与注塑条件和制品质量有密切关系。注塑材料大部分是颗粒状，这些固体物料装入料斗时，一般要先经过预热，排除湿气，然后再经过螺杆的压缩输送和塑化作用，在料筒中需要经过较长的热历程才被螺杆推入模腔，经过压力保持阶段再冷却定型。影响这个过程的主要因素是物料，温度，料筒温度，充模压力，速度。高分子物料加工的工艺性能，分子链的内部结构，分子量大小及其分布，而且还取决高分子的外部结构。注塑的工艺性与高分子材料的相对密度，导热系数，比热容，玻璃化与结晶温度，熔化，分解温度以及加工中所表现的力学性能，流变性能等有密切关系。一，一般物理性能1总热容量总热容量是指注塑物料在注塑工艺温度下的总热容量。2熔化热熔化热又称熔化潜热，是结晶型聚合物在形成或熔化晶体时所需要的能量。这部分能量是用来熔化高分子结晶结构的，所以注塑结晶型聚合物时要比注塑非结晶型料达到指定熔化温度下所需的能量要多。对于非结晶型聚合物无需熔化潜热。使POM达到注塑温度需热约452/g(100.8cal/g),PS只需要375J/g即可熔化。3比热容比热容是单位重量的物料温度上升1度时所需热量[J/kg.k]。不同高聚物的比热容是不同的，结晶型比非对面型要高。因为加热聚合物时，补充的热能不仅要消耗在温度升上，还要消耗在使高分子结构的变化上，结晶型必须补充熔化潜热所需的热泪盈眶量才能使物料熔化。注塑过程中，塑料加热或冷却特性是由聚合物的热含量与温差所决定的。热传递速率正比于被加热材料和热源之间的温差。一般冷却要比熔化快，因为大体上料筒与物料温差小，熔料与模具温差大。加热时间取决于料筒内壁与料层之间的温差和料层厚度。4热扩散系数第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页热扩散系数是指温度在加热物料中传递的速度，又称导热系数其值是由单位质量的物料温度升高1度时所需的热量（比热容）和材料吸收热量的速度（导热系数）来决定。压力对热扩散系数影响小，温度对其影响较大。5导热系数导热系数反映了材料传播热量的速度。导热系数愈高，材料内热传递愈快。由于聚合物导热系数很低，所以无论在料筒中加热还是其熔体在模具中冷却，均需花一定时间。为了提高加热和冷却效率，需采取一些技术措施。如：加热料筒要求有一定的厚度，这不仅是考虑强度，同时也是为了增加热惯性，保证物料能良好稳定地传热，有时还利用聚合物的低导热特性，采用热流道模具等。聚合物导热系数随温度升高而增加。结晶型塑料的导热系数对温度的依赖性要比非结晶型的显著。6密度与比容密度增加会使制品中的气体和溶剂渗透率减少，但是使制品的拉伸强度，断裂伸长，刚度硬度以及软化温度提高；使压缩性，冲击强度，流动性，耐蠕变性能降低。在注塑过程中，聚合物经历着冷却—加热—冷却反复的热过程温度，梯度和聚合物形态的变化都很大，所以密度也在不断地发生变化，这对注塑制品质量起着重要的影响。比容反映了单位物质所占有的体积。这是一个衡量在不同工艺条件下高分子...
