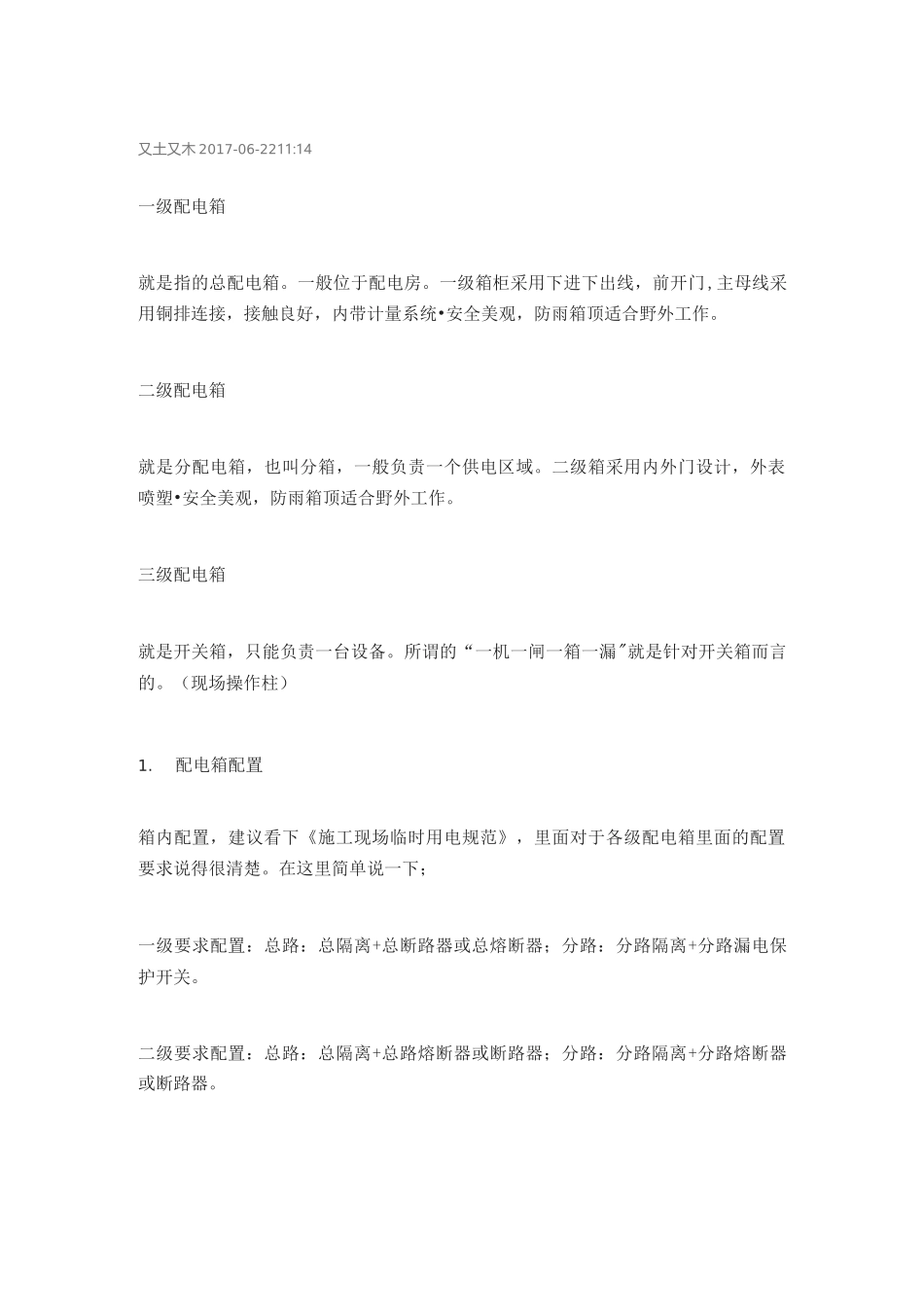

又土又木2017-06-2211:14一级配电箱就是指的总配电箱。一般位于配电房。一级箱柜采用下进下出线，前开门,主母线采用铜排连接，接触良好，内带计量系统•安全美观，防雨箱顶适合野外工作。二级配电箱就是分配电箱，也叫分箱，一般负责一个供电区域。二级箱采用内外门设计，外表喷塑•安全美观，防雨箱顶适合野外工作。三级配电箱就是开关箱，只能负责一台设备。所谓的“一机一闸一箱一漏"就是针对开关箱而言的。（现场操作柱）1.配电箱配置箱内配置，建议看下《施工现场临时用电规范》，里面对于各级配电箱里面的配置要求说得很清楚。在这里简单说一下；一级要求配置：总路：总隔离+总断路器或总熔断器；分路：分路隔离+分路漏电保护开关。二级要求配置：总路：总隔离+总路熔断器或断路器；分路：分路隔离+分路熔断器或断路器。三级要求配置：隔离+漏电保护器。其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于秒。浪涌保护器一般配置要求：第一级：一般安装在低压总进线开关处。承受雷击或感应雷击的大电流，可将大量的浪涌电流分流到大地。雷电通流量不低于60KA（三线电压开关型）。第二级：安装在重要或敏感用电设备的分路配电设备处。一般选用40KA（限压型）。第三级：安装在用电设备内部电源部分。一般选用20KA或更低（串联式限压型）。电涌保护器的前端一般都加装熔断器或断路器；（1）防止雷击而产生的工频续流，对SPD及其线路的损坏:（2）方便维护、更换SPD；（3）防止因SPD老化，而造成线路故障第一级、第二级必须采用需采用塑壳式断路器或熔断器。第三极可采用分断能力10KA的微断开关或熔断器电流等级的配置：第一级63~80A第二级40~50A第三级25~32A2.配电箱及开关箱的设置施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱。配电箱、开关箱应采用冷轧钢板制作，钢板厚度为~,其中开关箱箱体钢板厚度不得小于，配电箱箱体钢板厚度不得小于，箱门均应设加强筋，箱体表面应做防腐处理。固定式配电箱、开关箱的中心点与地面的垂直距离应为~。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为~。配电箱、开关箱内的电器（含插座）应先紧固在金属电器安装板上，不得歪斜和松动，然后方可整体紧固在配电箱、开关箱箱体内。总配电箱（配电柜）也可采用电气梁安装方式。金属电器安装板与金属箱体应做电气连接,就是我们常说的动力柜XL-21；配电箱、开关箱内的连接，必须采用铜芯绝缘导线。导线的颜色应为：相线L1（A）、L2（B）、L3（C）相序的颜色依次为黄、绿、红色；N线的颜色为淡蓝色；PE线的颜色为绿黄双色。导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。配电箱、开关箱内必须设N线端子（排）和PE线端子（排），N线端子（排）必须与金属电器安装板绝缘，PE线端子（排）必须与金属电器安装板做电气连接。总配电箱（柜）N线端子排和PE线端子排的接线点数应为n+1（n—配电箱的回路数）；分配电箱N线端子排和PE端子排接线点数至少两个以上；开关箱应设N线端子和PE线端子。配电箱、开关箱的金属体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体均必须采用软铜线做电气连接。配电箱、开关箱内电器安装板上电器元件的间距，垂直方向应不小于80mm；水平方向不小于20mm。配电箱、开关箱的导线进出口应设在箱体的底面，进出线孔必须用橡胶护线环加以绝缘保护，进出线不得与箱体直接接触；箱体支架的横梁上应预留进出线固定孔。配电箱、开关箱外形结构应能防雨、防尘。防护等级开门时不得低于IP21,关门时不得低于IP44。3.电器元件的选择配置总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。总配电箱（配电柜）由一个进线单元和一个出线单元组成，或由一个进线单元和数个出线单元组成，装设可...
