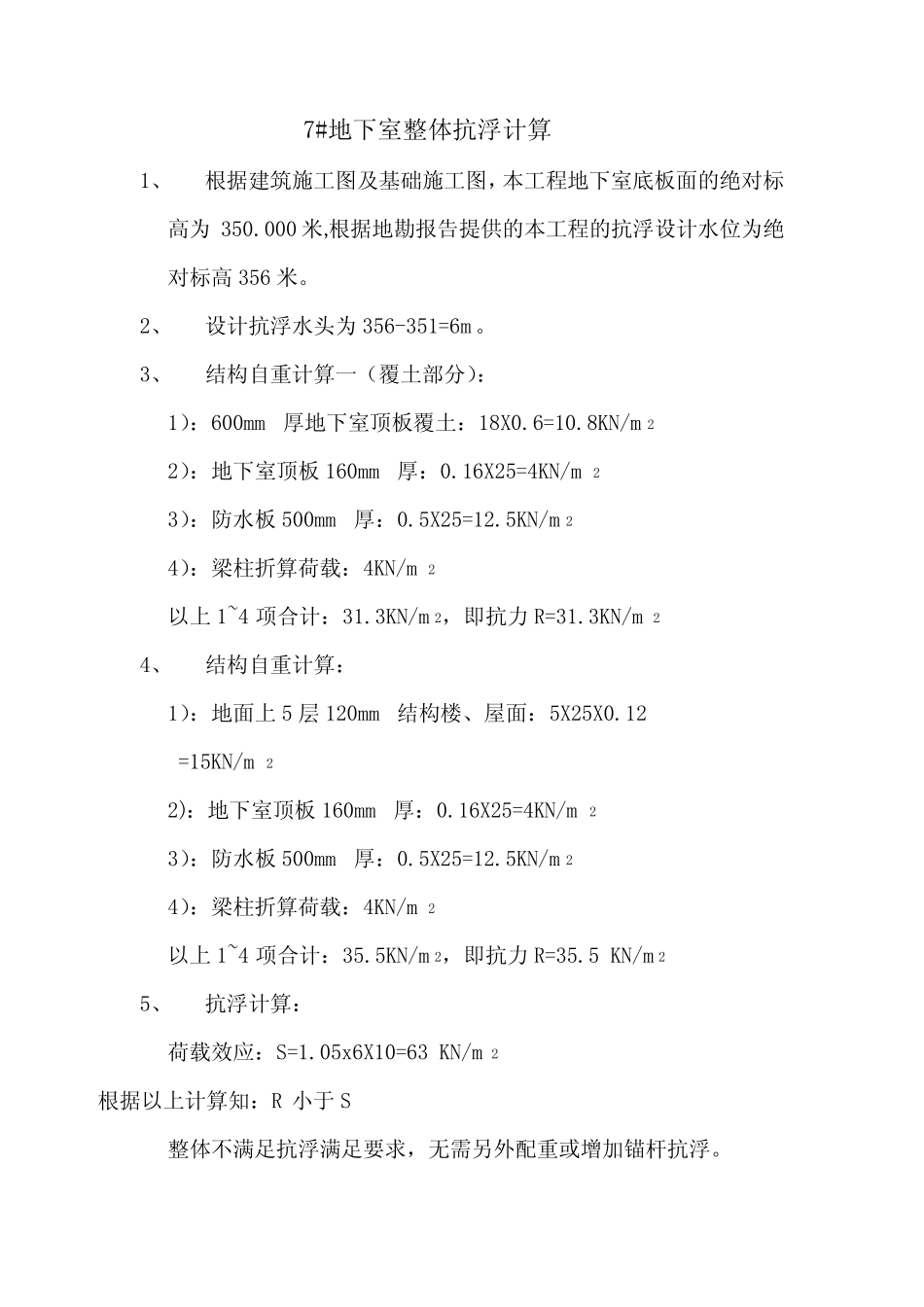

(完整版)抗浮锚杆计算书 _第1页
1/7

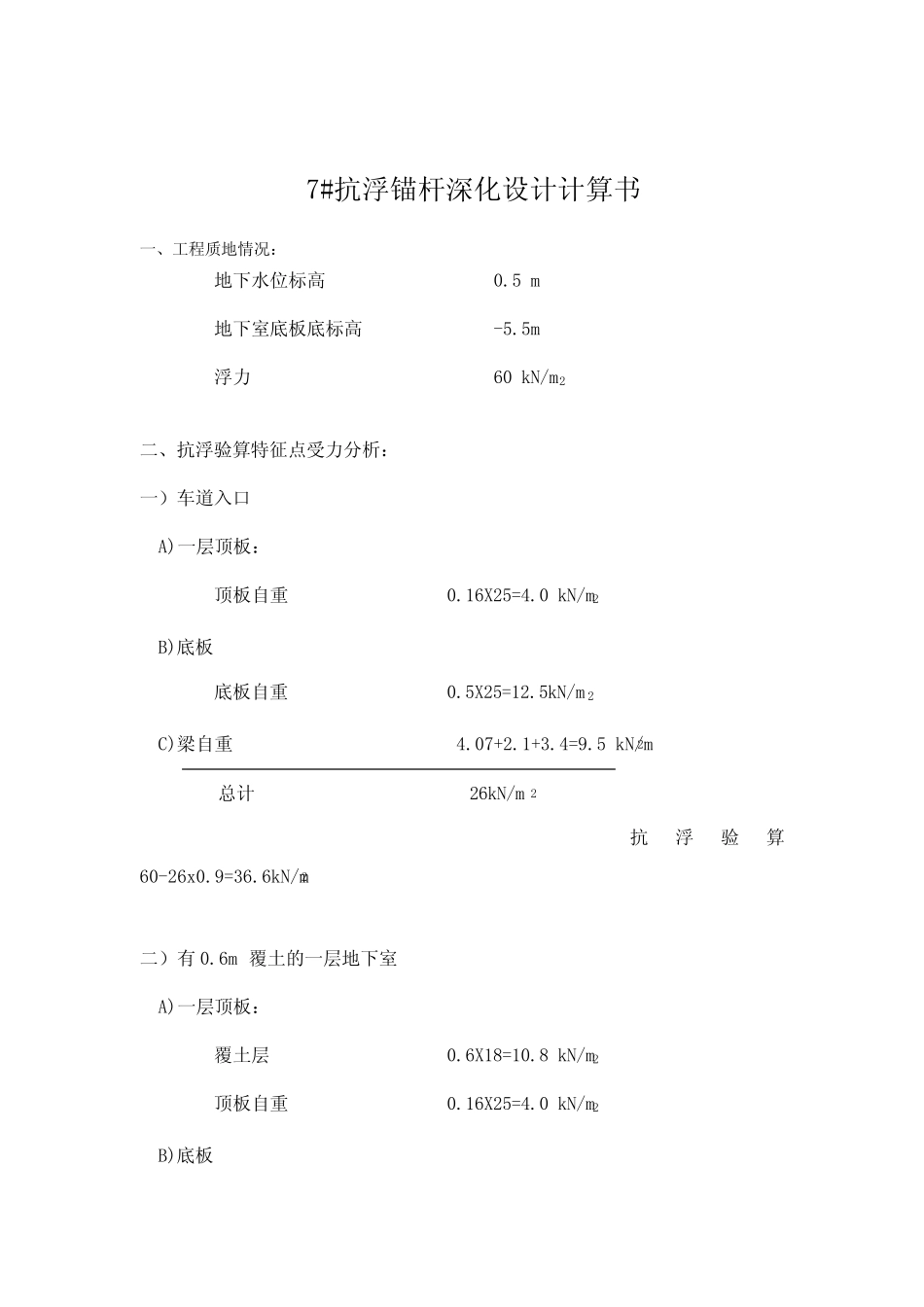

(完整版)抗浮锚杆计算书 _第2页
2/7

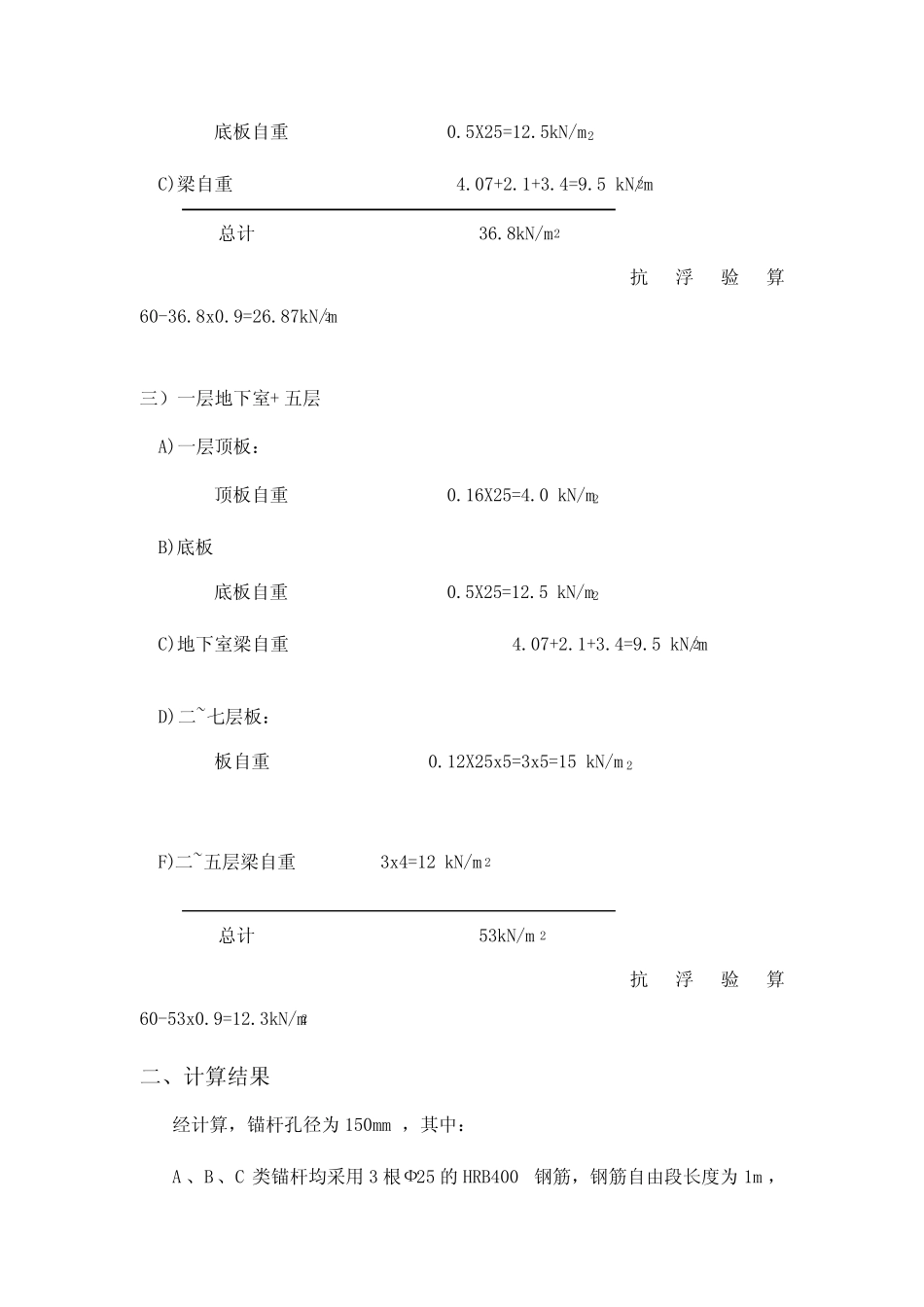

(完整版)抗浮锚杆计算书 _第3页
3/7
7#地下室整体抗浮计算1、根据建筑施工图及基础施工图,本工程地下室底板面的绝对标高为350.000米,根据地勘报告提供的本工程的抗浮设计水位为绝对标高356米。2、设计抗浮水头为356-351=6m。3、结构自重计算一(覆土部分):1):600mm厚地下室顶板覆土:18X0.6=10.8KN/m22):地下室顶板160mm厚:0.16X25=4KN/m23):防水板500mm厚:0.5X25=12.5KN/m24):梁柱折算荷载:4KN/m2以上1~4项合计:31.3KN/m2,即抗力R=31.3KN/m24、结构自重计算:1):地面上5层120mm结构楼、屋面:5X25X0.12=15KN/m22):地下室顶板160mm厚:0.16X25=4KN/m23):防水板500mm厚:0.5X25=12.5KN/m24):梁柱折算荷载:4KN/m2以上1~4项合计:35.5KN/m2,即抗力R=35.5KN/m25、抗浮计算:荷载效应:S=1.05x6X10=63KN/m2根据以上计算知:R小于S整体不满足抗浮满足要求,无需另外配重或增加锚杆抗浮。7#抗浮锚杆深化设计计算书一、工程质地情况:地下水位标高0.5m地下室底板底标高-5.5m浮力60kN/m2二、抗浮验算特征点受力分析:一)车道入口A)一层顶板:顶板自重0.16X25=4.0kN/m2B)底板底板自重0.5X25=12.5kN/m2C)梁自重4.07+2.1+3.4=9.5kN/m2抗浮验算60-26x0.9=36.6kN/m2二)有0.6m覆土的一层地下室A)一层顶板:覆土层0.6X18=10.8kN/m2顶板自重0.16X25=4.0kN/m2B)底板总计26kN/m2底板自重0.5X25=12.5kN/m2C)梁自重4.07+2.1+3.4=9.5kN/m2抗浮验算60-36.8x0.9=26.87kN/m2三)一层地下室+五层A)一层顶板:顶板自重0.16X25=4.0kN/m2B)底板底板自重0.5X25=12.5kN/m2C)地下室梁自重4.07+2.1+3.4=9.5kN/m2D)二~七层板:板自重0.12X25x5=3x5=15kN/m2F)二~五层梁自重3x4=12kN/m2抗浮验算60-53x0.9=12.3kN/m2二、计算结果经计算,锚杆孔径为150mm,其中:A、B、C类锚杆均采用3根Ф25的HRB400钢筋,钢筋自由段长度为1m,总计36.8kN/m2总计53kN/m2A类锚杆锚固段长度为5m,B类锚杆锚固段长度为8m,C类锚杆锚固段长度为10m;A类锚杆按2500mm×2500mm布置,B类锚杆按3000mm×3000mm布置。C类锚杆按4000mm×4000mm布置。具体设计方案详见大样图。三、计算过程由受力情况,将锚杆分为A、B、C三类,A类为,车道入口,抗浮特征值为37kN/m2;B类为有0.6m覆土的一层地下室,抗浮特征值为27kN/m2,C类为及一层地下室+五层所在位置,抗浮特征值取15kNm2,;均选用3Ф251.锚杆杆体的截面面积计算:ykttsfNKAtK——锚杆杆体的抗拉安全系数,取1.6;tN——锚杆的轴向拉力设计值(kN),锚杆的拉力设计值=特征值×1.3,A类锚杆取37×2.5x2.5×1.3=300kN取300kN,B类锚杆取26.87×3×3×1.3=314kN取315kN;C类锚杆取15×4×4×1.3=314kN取315kN;ykf——钢筋的抗拉强度标准值(kPa),HRB400取400kPa。A类:As=221472414.3253mmfykKtNt=400103006.13=12002mmB类:23221260400103156.11472414.3253mmfNKmmAykttsC类:23221248400103126.11472414.3253mmfNKmmAyktts所以,所选锚杆钢筋截面积满足规范要求2.锚杆锚固长度锚杆锚固长度按下式估算,并取其中较大者:mgtaDfKNLmstadfnKNL式中:K——锚杆锚固体的抗拔安全系数,取2.0;tN——锚杆的轴向拉力设计值(kN),A类锚杆取300kN,B类锚杆取315kN;C类锚杆取312kN;aL——锚杆锚固段长度(m);mgf——锚固段注浆体与地层间的粘结强度标准值(kPa),按表7.5.1-1取粗砂层取30kPa、强风化层取90kPa、中风化层取130kPa;msf——锚固段注浆体与筋体间的粘结强度标准值(kPa),按表7.5.1-3取2MPa;D——锚杆锚固段的钻孔直径(m),取0.15md——钢筋的直径(m);——采用2根以上钢筋时,界面的粘结强度降低系数,取0.6~0.85;——锚固长度对粘结强度的影响系数,按表7.5.2取1.6;n——钢筋根数。(1)锚固段注浆体与地层间的粘结强度(全风化泥质粉砂岩、强风化泥质粉砂岩qsik分别为55kpa、140kpa)A类:mDfKNmgt7.46.19)1406553(15.014.33000.2B类:mDfKNmgt5.76.110)1406.6555.3(15.014.33150.2C类:mDfKNmgt1.96.19)1405554(15.014.33120.2...
