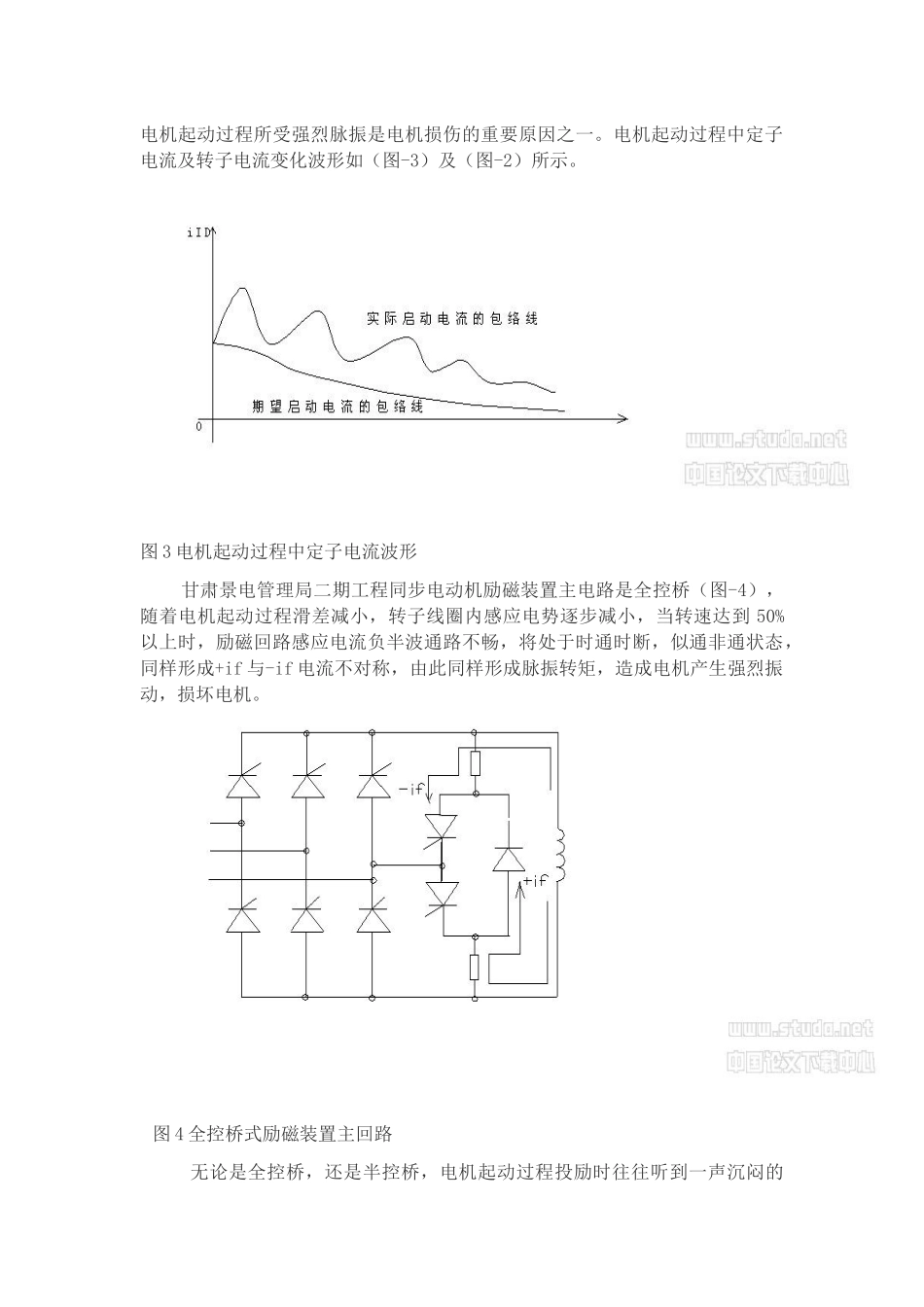

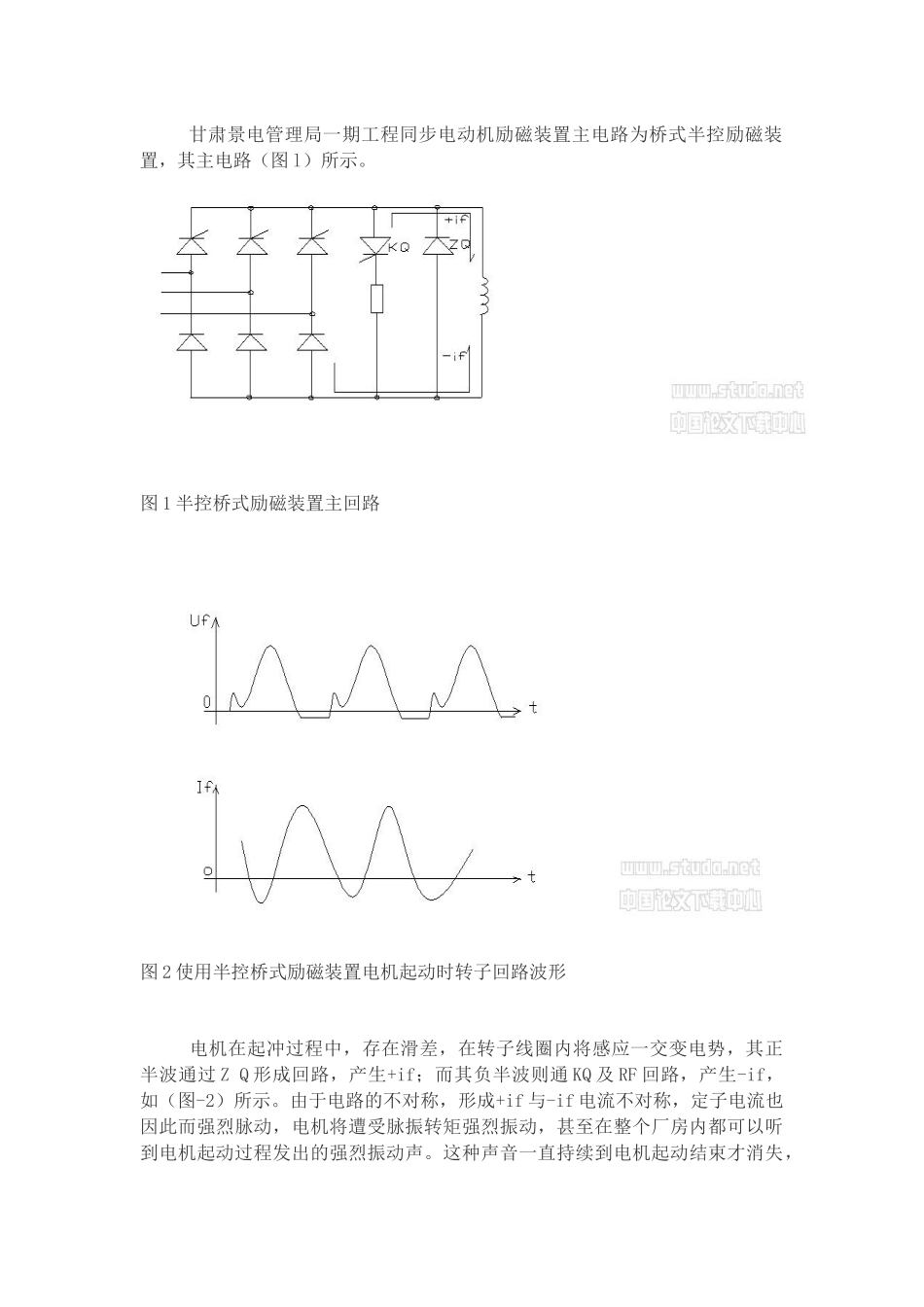

同步电动机频繁损坏的原因及解决的技术措施摘要：同步电动机其具有温度低、运行稳定、输出功率大等一系列优点，特别是能向电网发送无功功率，支持电网电压，提高功率因数。已在水利、排灌、化工等各行各业得到广泛应用。但是，长期以来发生同步电动机及其励磁装置损坏事故屡见不鲜。由于同步电动机的频繁损坏。直接影响安全、可靠、经济、连续及稳定运行，严重影响单位的经济效益。本文阐述同步电动机频繁损坏的根本原因不在电动机本身，而在分立元件励磁装置技术性能太差。针对分立元件励磁装置技术性能的缺陷，提出切实可行，行之有效的改造技术措施。关键词：同步电动机励磁装置损坏脉振失步一、同步电动机运行中经常发生的问题甘肃景电管理局一、二期工程共有同步电动机63台，其中2240KW同步电动机24台；2000KW同步电动机16台；1400KW同步电动机23台。经过多年运行发现，同步电动机损坏主要表现在：定子绕组端部绑线崩断，绝缘蹭坏，连接处开焊；导线在槽口处及端点断裂，齿压板松动，进而引起短路；转子励磁绕组接头处产生裂纹，开焊；短路环开焊；局部过热烤焦绝缘；转子磁级的燕尾楔松动，退出；转子线圈绝缘损伤；起动绕组笼条断裂；电刷滑环松动；风叶裂断；定子铁芯松动，运行中噪声增大等故障。按照电机的正常使用寿命（指线圈）应在20年左右，一般电机运行所带负载及温升等主要技术指标均在额定值以下，因此电机的正常使用寿命还应更长些。但据统计所损坏的同步电动机，运行时间大多在10年以下，有的仅运行2～3年；有的电动机刚大修好，投入运行不到半年又再次严重损坏。电机损坏率高，人们一般认为是电动机制造质量问题，把问题归结到电机制造厂。为此多家电机制造厂，在制造工艺中对某些环节、部位进行加强措施，但效果并不显著，电机损坏事故仍不断出现。多年来，我们通过对本单位同步电动机及励磁装置运行长期统计、分析和研究，到许多厂家和单位了解同步电动机运行情况，对大量调查研究数据进行数理统计分析；对电机损坏现象作技术分析研究；对电机的起动过程、投励过程、灭磁过程、正常运行中的各种典型状态波形进行摄片，对所摄波形特征进行分析；上述各项分析研究结果表明：导致电机损坏的原因不在电机本身，其根本原因在电动机外部，是电动机所配励磁装置只能满足一般基本使用功能，其技术性能很差所致。1、目前所用的可控硅励磁装置，电机每次起动均受损伤甘肃景电管理局一期工程同步电动机励磁装置主电路为桥式半控励磁装置，其主电路（图l）所示。图1半控桥式励磁装置主回路图2使用半控桥式励磁装置电机起动时转子回路波形电机在起冲过程中，存在滑差，在转子线圈内将感应一交变电势，其正半波通过ZQ形成回路，产生+if；而其负半波则通KQ及RF回路，产生-if，如（图-2）所示。由于电路的不对称，形成+if与-if电流不对称，定子电流也因此而强烈脉动，电机将遭受脉振转矩强烈振动，甚至在整个厂房内都可以听到电机起动过程发出的强烈振动声。这种声音一直持续到电机起动结束才消失，电机起动过程所受强烈脉振是电机损伤的重要原因之一。电机起动过程中定子电流及转子电流变化波形如（图-3）及（图-2）所示。图3电机起动过程中定子电流波形甘肃景电管理局二期工程同步电动机励磁装置主电路是全控桥（图-4），随着电机起动过程滑差减小，转子线圈内感应电势逐步减小，当转速达到50%以上时，励磁回路感应电流负半波通路不畅，将处于时通时断，似通非通状态，同样形成+if与-if电流不对称，由此同样形成脉振转矩，造成电机产生强烈振动，损坏电机。图4全控桥式励磁装置主回路无论是全控桥，还是半控桥，电机起动过程投励时往往听到一声沉闷的冲击声，且起动投励时投励电流越大，声音越响。一般可用减小励磁电流的方法来减轻电机的冲击，待电机起动结束后，方将励磁调正常。这是由于目前所用的可控硅励磁装置投励时所选择的“转子位置角”极不合理。这种冲击，同样使电机遭受损伤。由于可控硅励磁装置本身存在的上述缺陷，使电机在每次起动过程中均遭受强烈脉振，在投励时遭受冲击损伤，但并不是一次就使电机当场损坏，而是每次启动都使电机产生疲劳效应，造成电机...
