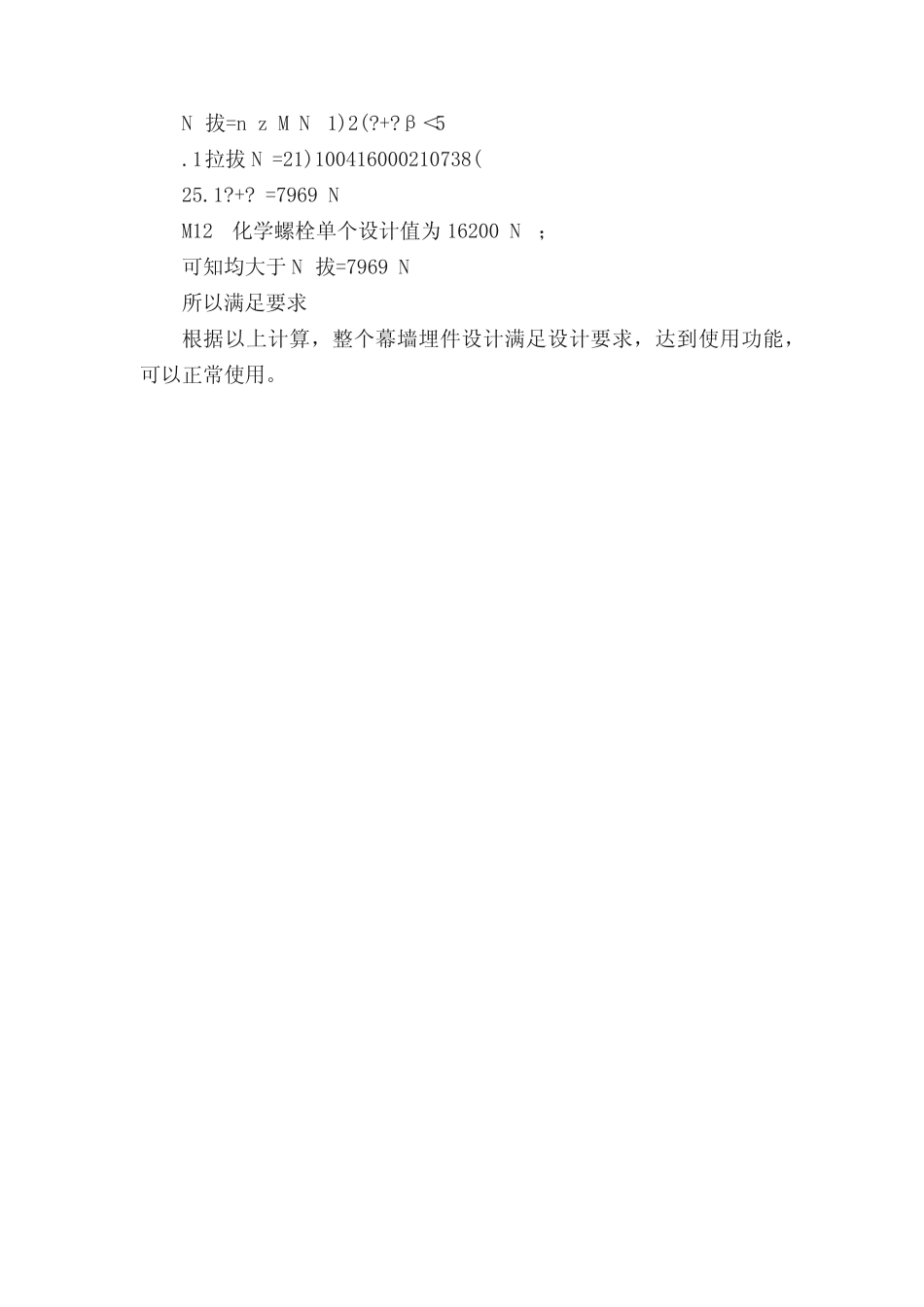

后置埋件计算 _第3页
3/3
后置埋件计算幕墙埋件计算基本参数:1:计算点标高:26.2m;3:幕墙立柱跨度:L=4500mm,短跨L1=550mm,长跨L2=3950mm;3:立柱计算间距:B=1300mm;4:立柱力学模型:双跨梁,侧埋;5:板块配置:中空玻璃;6:选用锚栓:化学锚栓M12*160;锚板采用Q235B的300×200×8mm钢板。荷载标准值计算(1)垂直于幕墙平面的分布水平地震作用:qEk=βEαmaxGk/A=5.0×0.08×0.0005=0.0002MPa(2)连接处水平总力计算:对双跨梁,中支座反力R1,即为立柱连接处最大水平总力。qw:风荷载线荷载设计值(N/mm);qw=1.4wkB=1.4×0.001551×1300=2.823N/mmqE:地震作用线荷载设计值(N/mm);qE=1.3qEkB=1.3×0.0002×1300=0.338N/mm采用Sw+0.5SE组合:……5.4.1[JGJ133-2001]q=qw+0.5qE=2.823+0.5×0.338=2.992N/mmN:连接处水平总力(N);R1:中支座反力(N);N=R1=qL(L12+3L1L2+L22)/8L1L2=2.992×4500×(5502+3×550×3950+39502)/8/550/3950=17370.342N(3)立柱单元自重荷载标准值:Gk=0.0005×BL=0.0005×1300×4500=2925N(4)校核处埋件受力分析:V:剪力(N);N:轴向拉力(N),等于中支座反力R1;e0:剪力作用点到埋件距离,即立柱螺栓连接处到埋件面距离(mm);V=1.2Gk=1.2×2925=3510NN=R1=17370.342NM=e0×V=106×3510=372060N·mm二、埋件计算锚板面积A=60000.0mm20.5fcA=429000.0NN=11547.3N<0.5fcA锚板尺寸可以满足要求!锚筋采用后植锚固的形式,锚筋采用2-M12化学螺栓的埋设方式,锚板采用Q235B的300×200×8mm钢板。N拔=nzMN1)2(?+?β<5.1拉拔N=21)100416000210738(25.1?+?=7969NM12化学螺栓单个设计值为16200N;可知均大于N拔=7969N所以满足要求根据以上计算,整个幕墙埋件设计满足设计要求,达到使用功能,可以正常使用。
