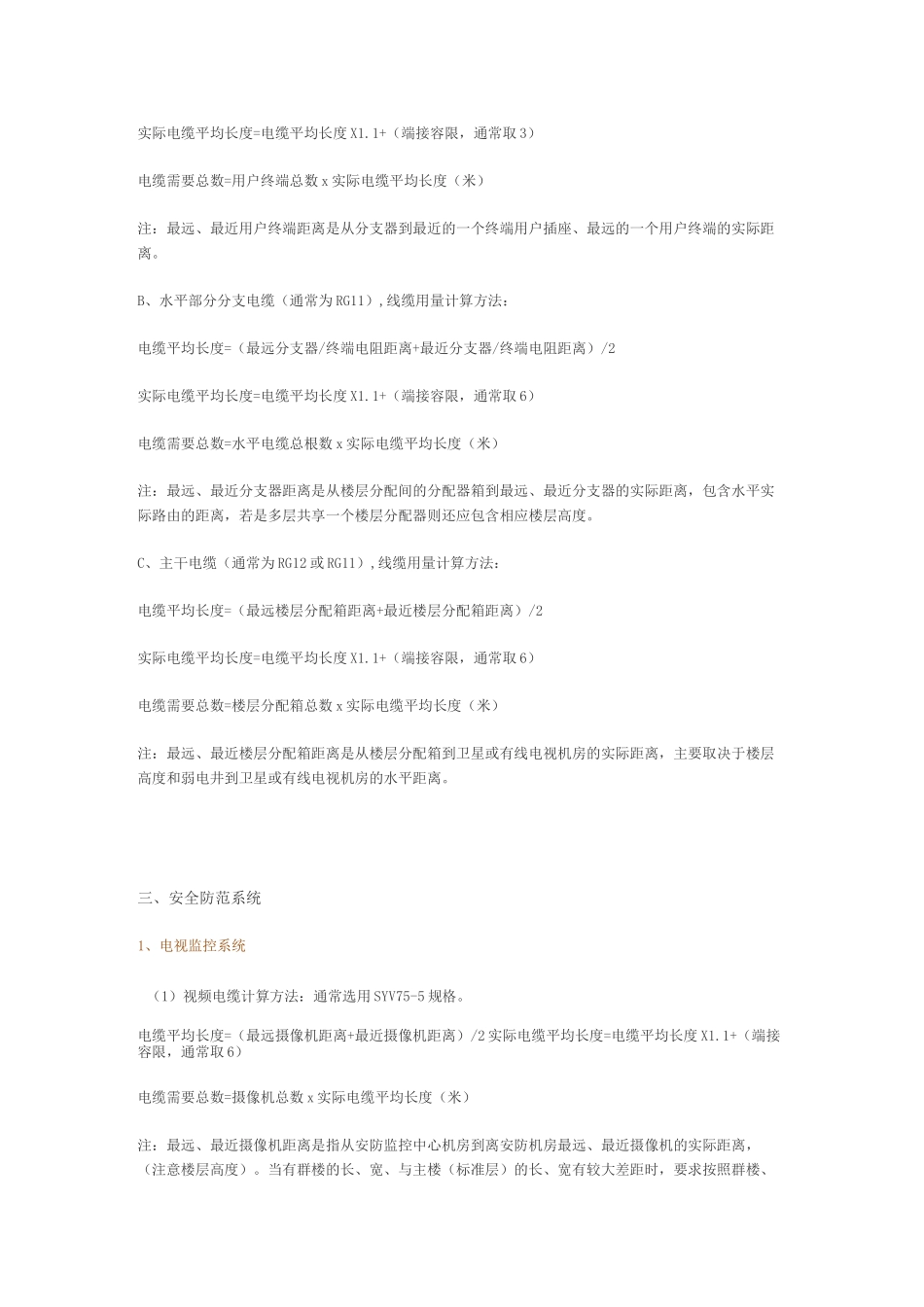

干货：弱电各系统线缆用量计算方法多次有朋友提到关于弱电工程的线缆用量估算，我们在弱电项目中时常需要估算线缆的用量，那么今天就来了解下这方面的内容。一、综合布线系统1、水平子系统，线缆用量计算方法：电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H—楼层高）实际电缆平均长度=电缆平均长度X1.1+（端接容限，通常取6）每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF则还应包含相应楼层高度。上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。2、主干子系统，铜线缆用量计算方法：电缆平均长度=（最远IDF距离+最近IDF距离）/2实际电缆平均长度=电缆平均长度X1.1+（端接容限，通常取6）每轴线缆布线根数=每轴电缆长度/实际电缆平均长度电缆需要轴数=IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。大对数电缆对数按照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。100对大对数电缆一般不要选择，因施工较困难。3、主干子系统，光缆用量计算方法:光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度X1.1+（端接容限，通常取6）光缆需要总量=IDF的总数X实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。二、有线电视系统1、星型布线计算法：此方法定义为：所有的楼层分支分配器集中在弱电间内，从每个用户终端（插座）独立敷设一根射频电缆到相应的弱电间与分支分配器联接。水平部分电缆（通常为RG6），线缆用量计算方法：电缆平均长度=（最远用户终端水平距离+最近用户终端水平距离）/2+2H（H――楼层高度）实际电缆平均长度=电缆平均长度X1.1+（端接容限，通常取3）电缆需要总数=用户终端总数x实际电缆平均长度（米）注：最远、最近用户终端水平距离是从楼层分配箱到最远、最近终端用户插座的实际距离，包含水平实际路由的距离，若是多层设置一个楼层分配箱则还应包含相应楼层高度。主干电缆（通常为RG11/RG9）,线缆用量计算方法：电缆平均长度=（最远楼层分配箱距离+最近楼层分配箱距离）/2实际电缆平均长度=电缆平均长度X1.1+（端接容限，通常取6）电缆需要总数=楼层分配间总数x实际电缆平均长度（米）注：最远、最近楼层分配箱距离是从楼层分配箱到卫星或有线电视中心机房（或延续放大器）的实际距离，主要取决于楼层高度和弱电井到有线电视中心机房的水平距离。2、分支器串接布线计算法:分支器串接法布线通常分为进户线缆、水平线缆、主干（垂直）线缆三部分。A、进户部分电缆：（通常为RG6规格），线缆用量计算方法：电缆平均长度=（最远用户终端距离+最近用户终端距离）/2实际电缆平均长度=电缆平均长度X1.1+（端接容限，通常取3）电缆需要总数=用户终端总数x实际电缆平均长度（米）注：最远、最近用户终端距离是从分支器到最近的一个终端用户插座、最远的一个用户终端的实际距离。B、水平部分分支电缆（通常为RG11）,线缆用量计算方法：电缆平均长度=（最远分支器/终端电阻距离+最近分支器/终端电阻距离）/2实际电缆平均长度=电缆平均长度X1.1+（端接容限，通常取6）电缆需要总数=水平电缆总根数x实际电缆平均长度（米）注：最远、最近分支器距离是从楼层分配间的分配器箱到最远、最近分支器的实际距离，包含水平实际路由的距离，若是多层共享一个楼层分配器则还应包含相应楼层高度。C、主干电缆（通常为RG12或RG11）,线缆用量计算方法：电缆平均长度=（最远楼层分配箱距离+最近楼层分配箱距离）/2实际电缆平均长度=电缆平均长度X1.1+（端接容限，通常取6）电缆需要总数=楼层分配...
