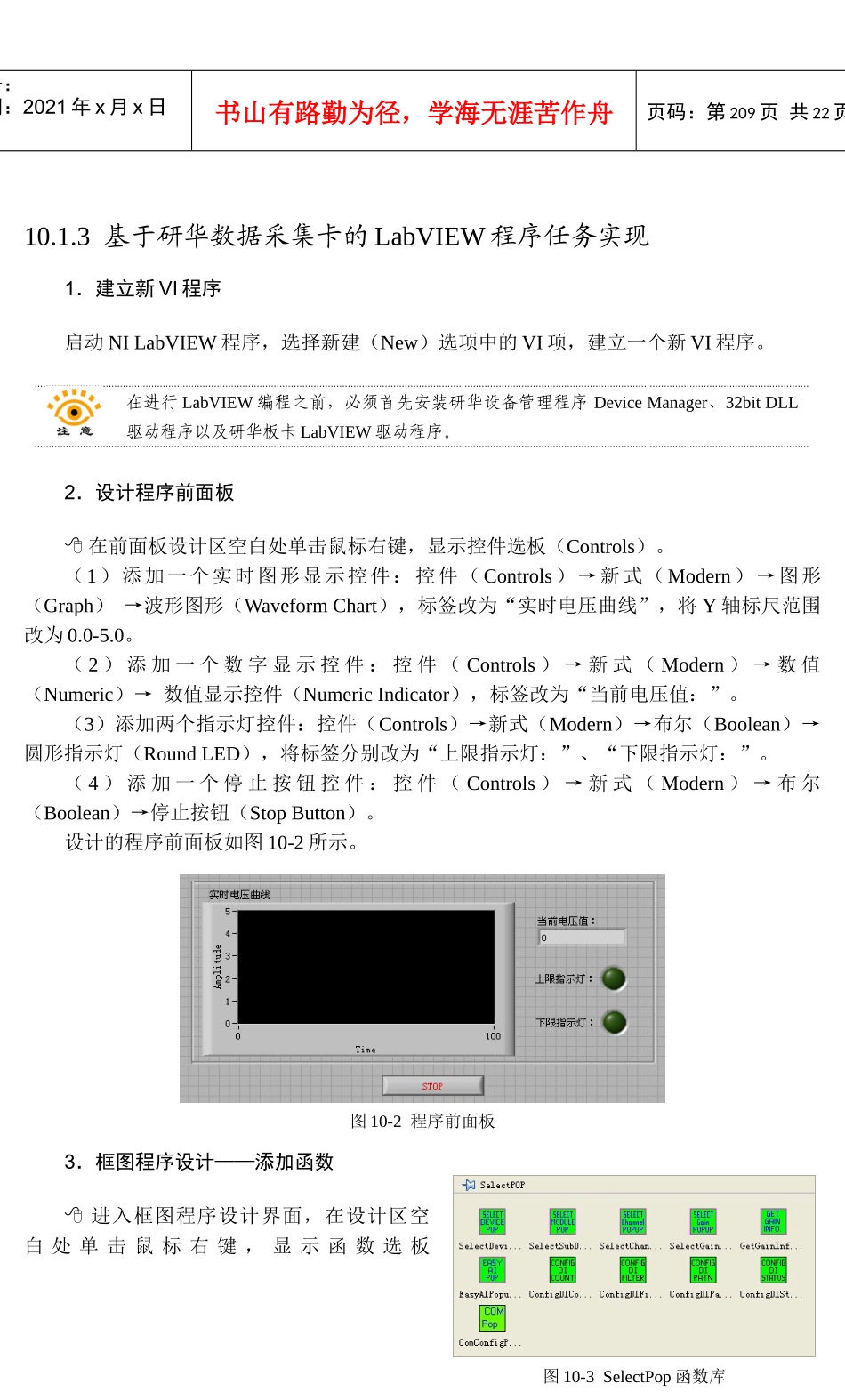

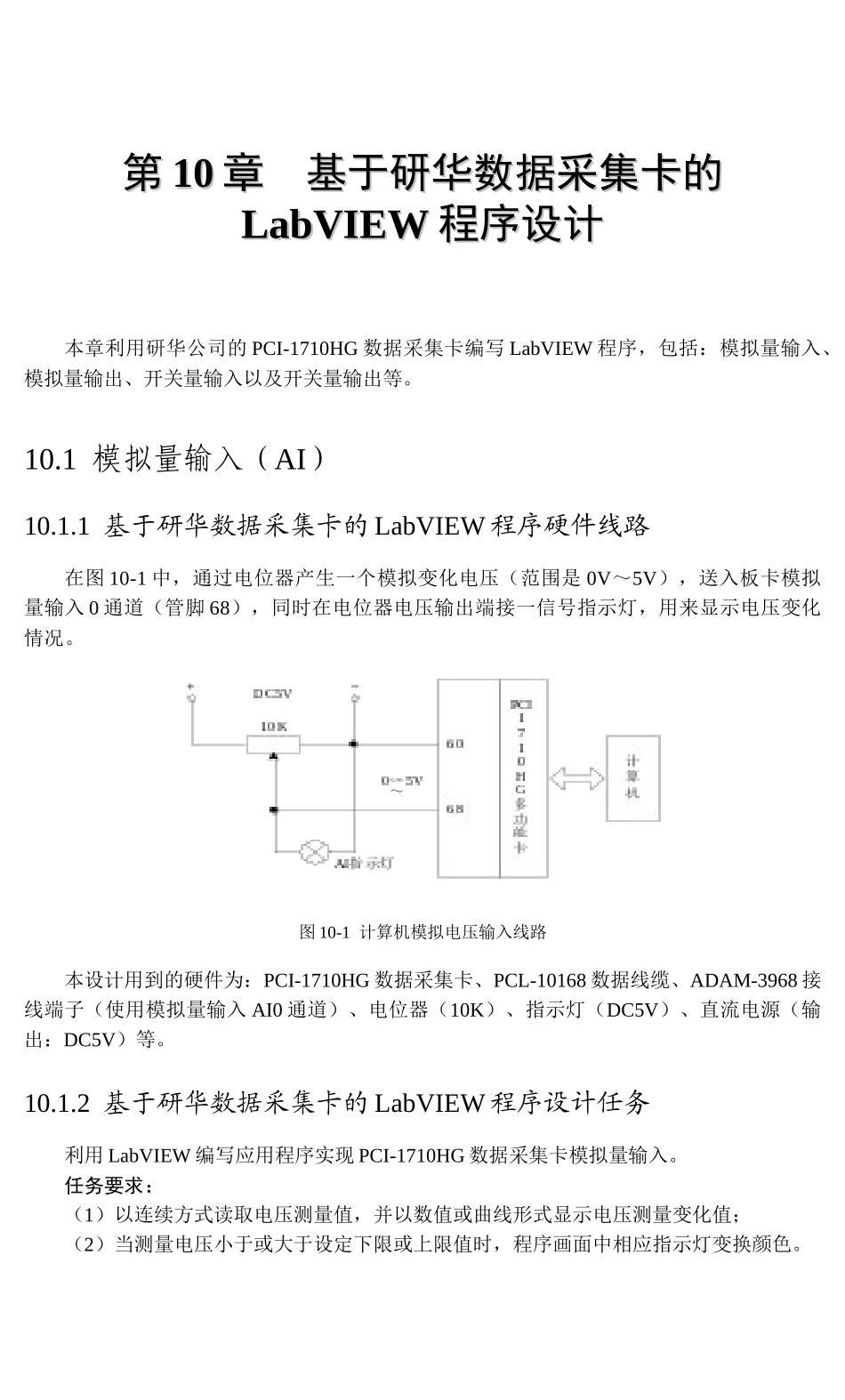

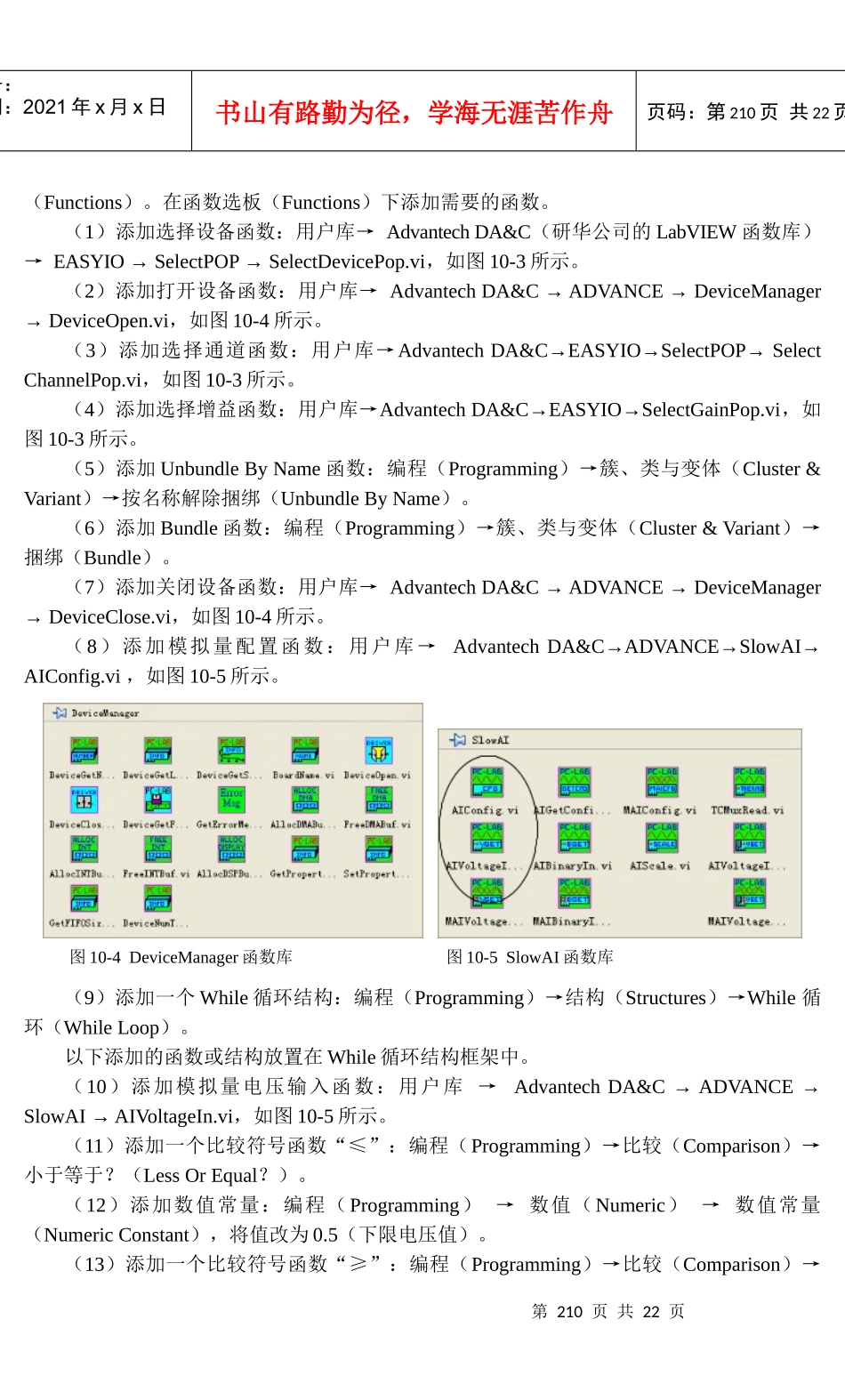

第第1010章基于研华数据采集卡的章基于研华数据采集卡的LabVIEWLabVIEW程序设计程序设计本章利用研华公司的PCI-1710HG数据采集卡编写LabVIEW程序，包括：模拟量输入、模拟量输出、开关量输入以及开关量输出等。10.1模拟量输入（AI）10.1.1基于研华数据采集卡的LabVIEW程序硬件线路在图10-1中，通过电位器产生一个模拟变化电压（范围是0V～5V），送入板卡模拟量输入0通道（管脚68），同时在电位器电压输出端接一信号指示灯，用来显示电压变化情况。图10-1计算机模拟电压输入线路本设计用到的硬件为：PCI-1710HG数据采集卡、PCL-10168数据线缆、ADAM-3968接线端子（使用模拟量输入AI0通道）、电位器（10K）、指示灯（DC5V）、直流电源（输出：DC5V）等。10.1.2基于研华数据采集卡的LabVIEW程序设计任务利用LabVIEW编写应用程序实现PCI-1710HG数据采集卡模拟量输入。任务要求：（1）以连续方式读取电压测量值，并以数值或曲线形式显示电压测量变化值；（2）当测量电压小于或大于设定下限或上限值时，程序画面中相应指示灯变换颜色。～第209页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第209页共22页10.1.3基于研华数据采集卡的LabVIEW程序任务实现1．建立新VI程序启动NILabVIEW程序，选择新建（New）选项中的VI项，建立一个新VI程序。在进行LabVIEW编程之前，必须首先安装研华设备管理程序DeviceManager、32bitDLL驱动程序以及研华板卡LabVIEW驱动程序。2．设计程序前面板在前面板设计区空白处单击鼠标右键，显示控件选板（Controls）。（1）添加一个实时图形显示控件：控件（Controls）→新式（Modern）→图形（Graph）→波形图形（WaveformChart），标签改为“实时电压曲线”，将Y轴标尺范围改为0.0-5.0。（2）添加一个数字显示控件：控件（Controls）→新式（Modern）→数值（Numeric）→数值显示控件（NumericIndicator），标签改为“当前电压值：”。（3）添加两个指示灯控件：控件（Controls）→新式（Modern）→布尔（Boolean）→圆形指示灯（RoundLED），将标签分别改为“上限指示灯：”、“下限指示灯：”。（4）添加一个停止按钮控件：控件（Controls）→新式（Modern）→布尔（Boolean）→停止按钮（StopButton）。设计的程序前面板如图10-2所示。图10-2程序前面板3．框图程序设计——添加函数进入框图程序设计界面，在设计区空白处单击鼠标右键，显示函数选板图10-3SelectPop函数库第210页共22页第209页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第210页共22页（Functions）。在函数选板（Functions）下添加需要的函数。（1）添加选择设备函数：用户库→AdvantechDA&C（研华公司的LabVIEW函数库）→EASYIO→SelectPOP→SelectDevicePop.vi，如图10-3所示。（2）添加打开设备函数：用户库→AdvantechDA&C→ADVANCE→DeviceManager→DeviceOpen.vi，如图10-4所示。（3）添加选择通道函数：用户库→AdvantechDA&C→EASYIO→SelectPOP→SelectChannelPop.vi，如图10-3所示。（4）添加选择增益函数：用户库→AdvantechDA&C→EASYIO→SelectGainPop.vi，如图10-3所示。（5）添加UnbundleByName函数：编程（Programming）→簇、类与变体（Cluster&Variant）→按名称解除捆绑（UnbundleByName）。（6）添加Bundle函数：编程（Programming）→簇、类与变体（Cluster&Variant）→捆绑（Bundle）。（7）添加关闭设备函数：用户库→AdvantechDA&C→ADVANCE→DeviceManager→DeviceClose.vi，如图10-4所示。（8）添加模拟量配置函数：用户库→AdvantechDA&C→ADVANCE→SlowAI→AIConfig.vi，如图10-5所示。图10-4DeviceManager函数库图10-5SlowAI函数库（9）添加一个While循环结构：编程（Programming）→结构（Structures）→While循环（WhileLoop）。以下添加的函数或结构放置在While循环结构框架中。（10）添加模拟量电压输入函数：用户库→AdvantechDA&C→ADVANCE→SlowAI→AIVoltageIn.vi，如图10-5所示。（11）添加一个比较符号函数“≤”：编程（Programming）→比较（Comparison）→小于等于？（LessOrEqual？）。（1...
