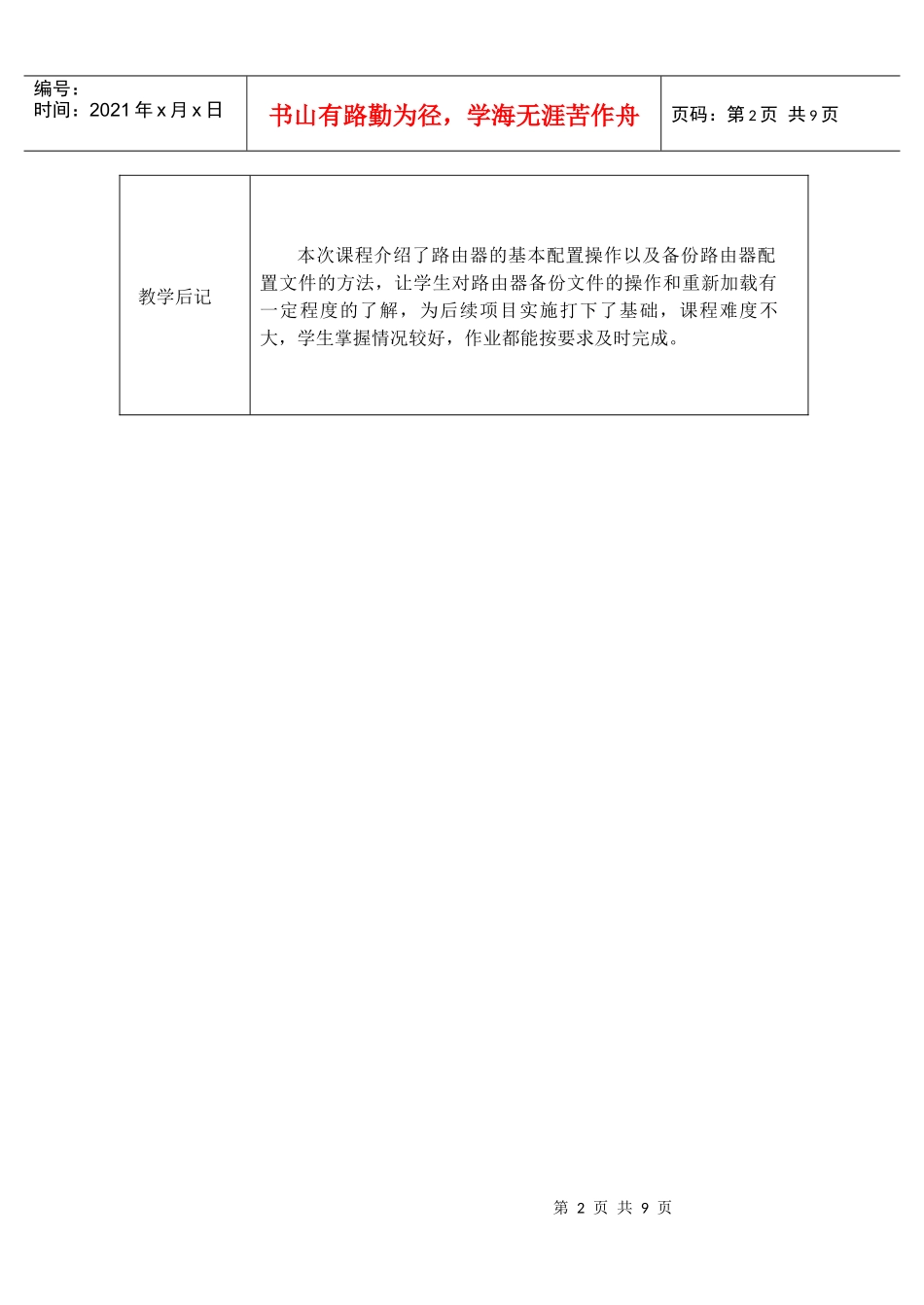

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页课题序号09授课班级085计应（１）授课课时3授课形式项目教学法授课章节名称管理设备配置使用教具计算机实训教室教学目标1、学会路由器的基本配置2、掌握备份路由器配置文件的方法3、能够从TFTP服务器将备份配置文件重新加载到路由器的RAM中4、学会保存新的运行配置到NVRAM教学重点备份路由器配置文件的方法教学难点从TFTP服务器将备份配置文件重新加载到路由器的RAM中更新、补充、删除内容无课外作业项目实施第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页教学后记本次课程介绍了路由器的基本配置操作以及备份路由器配置文件的方法，让学生对路由器备份文件的操作和重新加载有一定程度的了解，为后续项目实施打下了基础，课程难度不大，学生掌握情况较好，作业都能按要求及时完成。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页授课主要内容或板书设计第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页管理设备配置一、实验说明二、拓扑结构图三、配置ROUTER1四、知识点补充五、配置TFTP服务器六、备份启动配置到TFTP服务器七、验证配置传输到TFTP服务器第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页课堂教学安排教学过程主要教学内容及步骤新课讲解一、实验说明本实验将在Cisco路由器上配置常用设置，将配置保存到TFTP服务器，然后从TFTP服务器恢复配置。二、拓扑结构图地址表三、配置ROUTER1步骤1：ROUTER1的基本配置使用实验开头的表格配置路由器主机名。配置FastEthernet接口及其说明。F0/0接口配置：Router>enableRouter#configureterminalEnterconfigurationcommands,oneperline.EndwithCNTL/Z.Router(config)#interfaceFastEthernet0/0Router(config-if)#ipaddress192.168.1.1255.255.255.0Router(config-if)#noshutdown路由器主机名配置：Router(config)#hostnamerouter1router1(config)#以cisco为口令，保护对控制台端口的访问。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页控制台端口加密配置：router1(config)#linevty04router1(config-line)#passwordciscorouter1(config-line)#exit使用加密的使能口令class配置路由器。使能口令配置：router1(config)#enablepasswordclass使用口令cisco限制对路由器的远程访问。配置标语，警告此处禁止未经授权的人员访问。在路由器上执行showrunning-config命令验证路由器的配置。如果配置不正确，修正任何配置错误，然后重试。验证：router1#showrunning-configBuildingconfiguration...Currentconfiguration:411bytes!version12.4noservicepassword-encryption!hostnamerouter1!!enablepasswordclass!!!!ipsshversion1!!interfaceFastEthernet0/0ipaddress192.168.1.1255.255.255.0第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页duplexautospeedauto将配置保存到NVRAM中。router1#copyrunning-configstartup-configDestinationfilename[startup-config]?Buildingconfiguration...[OK]router1#在此任务结束时，完成率应为62%。四、知识点补充Cisco路由器的存储器路由器与计算机有相似点是，它也有内存、操作系统、配置和用户界面，Cisco路由器中，操作系统叫做互连网操作系统（InternetworkOperatingSystem）或IOS。下面主要介绍路由器的存储器。ROM:只读存储器包含路由器正在使用的IOS的一份副本；RAM:IOS将随机访问存储器分成共享和主存。主要用来存储运行中的路由器配置和与路由协议有关的IOS数据结构；闪存(FLASH)：用来存储IOS软件映像文件，闪存是可以擦除内存，它能够用IOS的新版本覆写，IOS升级主要是闪存中的IOS映像文件进行更换。NVRAM：非易失性随机访问存储器，用来存储系统的配置文件。下表是常用类型路由器的内存功能。表：路由器内...
