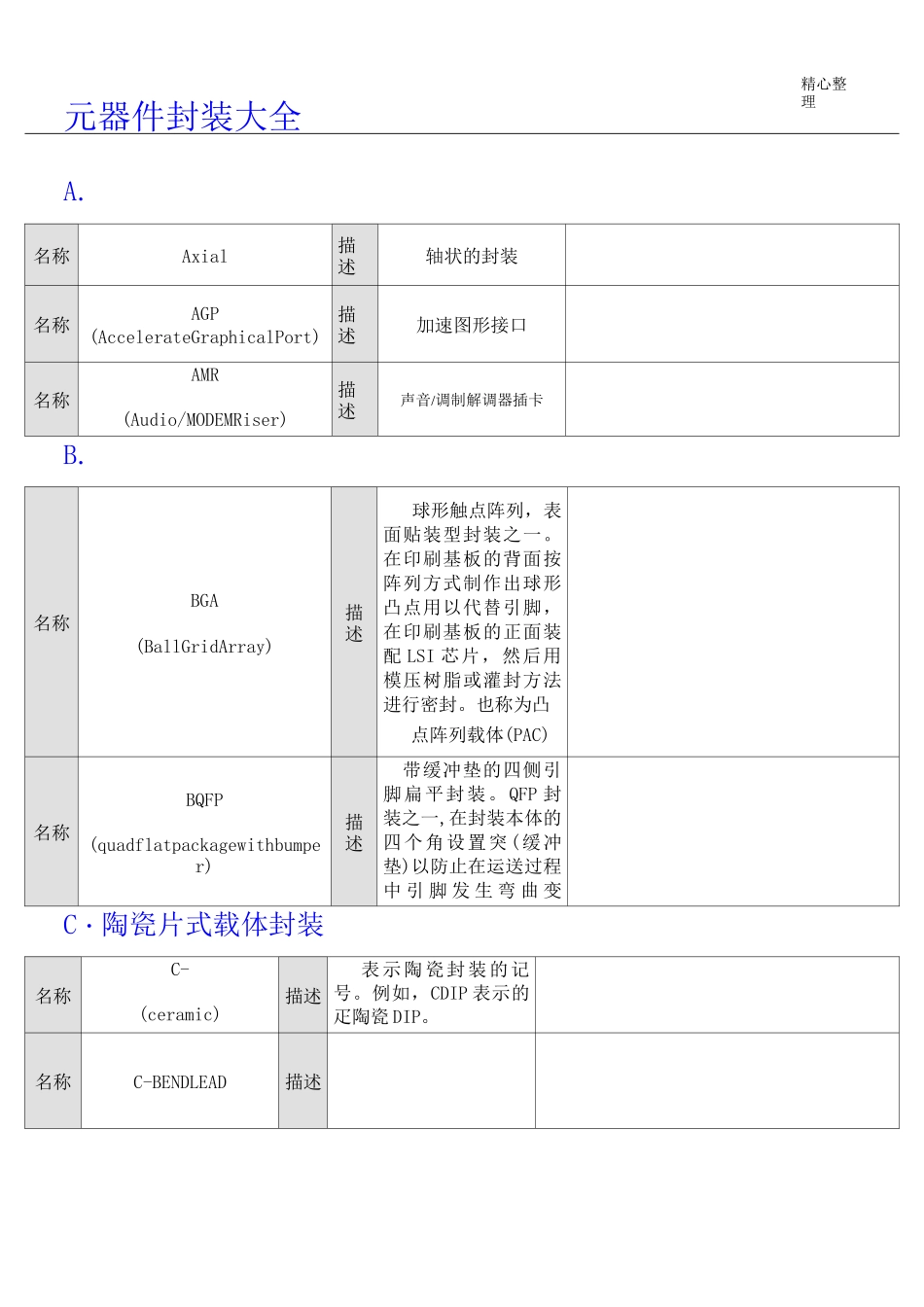

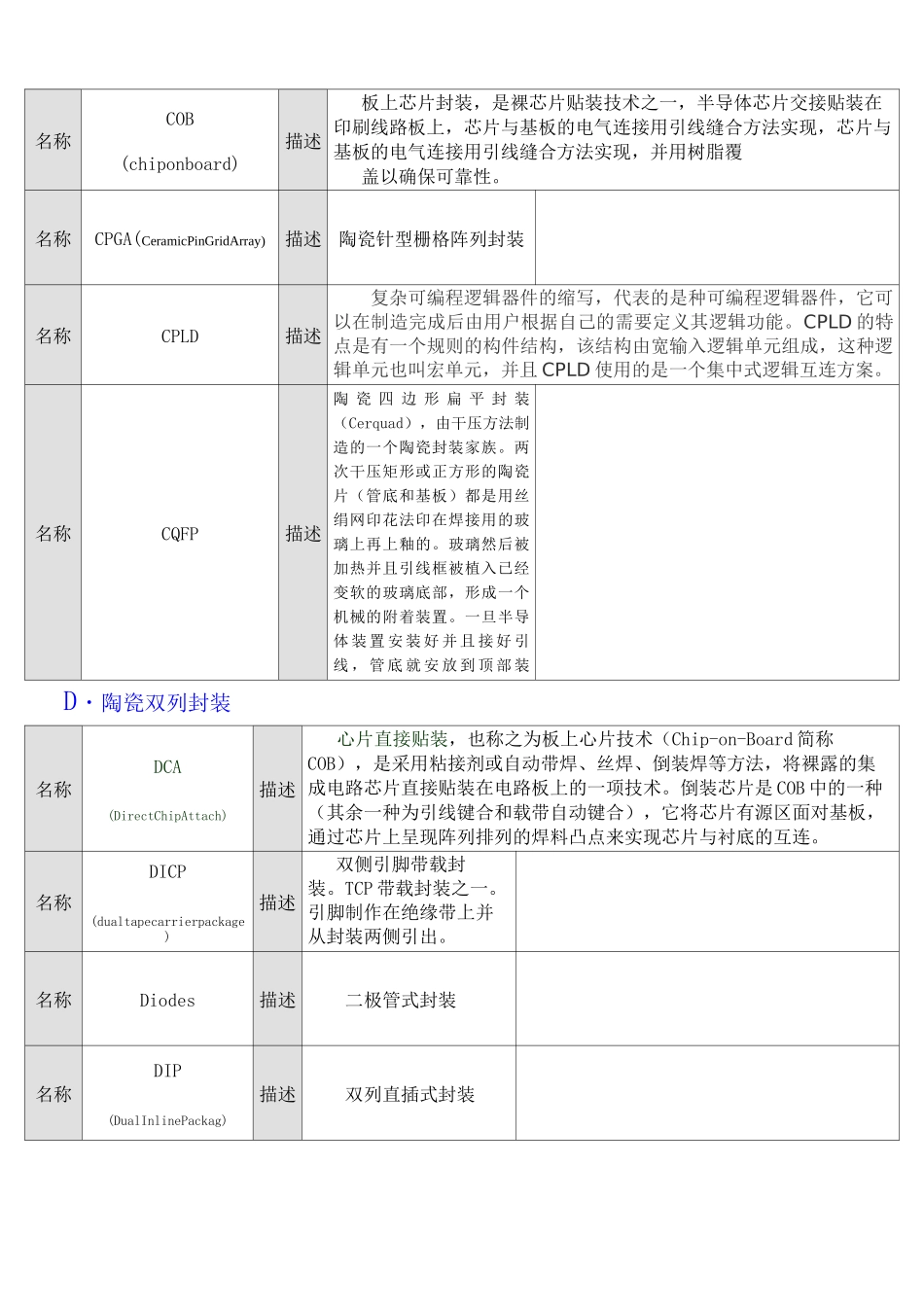

精心整理元器件封装大全A.名称Axial描述轴状的封装名称AGP(AccelerateGraphicalPort)描述加速图形接口名称AMR(Audio/MODEMRiser)描述声音/调制解调器插卡B.名称BGA(BallGridArray)描述球形触点阵列，表面贴装型封装之一。在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。也称为凸点阵列载体(PAC)名称BQFP(quadflatpackagewithbumper)描述带缓冲垫的四侧引脚扁平封装。QFP封装之一,在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。C・陶瓷片式载体封装名称C-(ceramic)描述表示陶瓷封装的记号。例如，CDIP表示的疋陶瓷DIP。名称C-BENDLEAD描述名称CDFP描述名称Cerdip描述用玻璃密封的陶瓷双列直插式封装，用于ECLRAMDSP（数字信号处理器）等电路。带有玻璃窗口的Cerdip用于紫外线擦除型EPROM以及内部带有EPROM的微机电路等。名称CERAMICCASE描述名称CERQUAD(CeramicQuadFlatPack)描述表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP等的逻辑LSI电路。带有窗口的Cerquad用于封装EPROM电路。散热性比塑料QFP好，在自然空冷条件下可容许1.5〜2W的功率名称CFP127描述名称CGA(ColumnGridArray)描述圆柱栅格阵列，又称柱栅阵列封装名称CCGA(CeramicColumnGridArray)描述陶瓷圆柱栅格阵列名称CNR描述CNR是继AMR之后作为INTEL的标准扩展接口名称CLCC描述带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。带有窗口的用于封装紫外线擦除型EPROM以及带有EPROM的微机电路等。此封装也称为QFJ、QFJ-G.名称COB(chiponboard)描述板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。名称CPGA(CeramicPinGridArray)描述陶瓷针型栅格阵列封装名称CPLD描述复杂可编程逻辑器件的缩写，代表的是种可编程逻辑器件，它可以在制造完成后由用户根据自己的需要定义其逻辑功能。CPLD的特点是有一个规则的构件结构，该结构由宽输入逻辑单元组成，这种逻辑单元也叫宏单元，并且CPLD使用的是一个集中式逻辑互连方案。名称CQFP描述陶瓷四边形扁平封装（Cerquad），由干压方法制造的一个陶瓷封装家族。两次干压矩形或正方形的陶瓷片（管底和基板）都是用丝绢网印花法印在焊接用的玻璃上再上釉的。玻璃然后被加热并且引线框被植入已经变软的玻璃底部，形成一个机械的附着装置。一旦半导体装置安装好并且接好引线，管底就安放到顶部装配，加热到玻璃的熔点并冷D・陶瓷双列封装名称DCA(DirectChipAttach)描述心片直接贴装，也称之为板上心片技术（Chip-on-Board简称COB），是采用粘接剂或自动带焊、丝焊、倒装焊等方法，将裸露的集成电路芯片直接贴装在电路板上的一项技术。倒装芯片是COB中的一种（其余一种为引线键合和载带自动键合），它将芯片有源区面对基板，通过芯片上呈现阵列排列的焊料凸点来实现芯片与衬底的互连。名称DICP(dualtapecarrierpackage)描述双侧引脚带载封装。TCP带载封装之一。引脚制作在绝缘带上并从封装两侧引出。名称Diodes描述二极管式封装名称DIP(DualInlinePackag)描述双列直插式封装名称EBGA680L描述增强球栅阵列封装名称EdgeConnectors描述边接插件式封装名称EISA(ExtendedlndustryStandardArchitecture)描述扩展式工业标准构造名称DIP-16描述名称DIP-4DIP-tabDQFN(QuadFlat-packNo-leads)描述描述描述飞利浦的DQFN封装为目前业界用于标准逻辑闸与八进制集成电路的最小封装方式，相当适合以电池为主要电源的便携式装置以及各种在空间上受到限制的装置。名称名称式装置以及各种在空间上受到限制的装置。E.塑料片式载体封装F・陶瓷扁平封装Ft.单列敷形涂覆封装名称F11描述名称FC-PGA(FlipChipPin-GridArray)描述倒装芯片格栅阵列,也就是我们常说的翻转内核封装形式，平时我们所看到的PU内核其实是硅芯片的底部，它翻转后封装在电路基板上的是。名称FC-PGA2描述FC-PGA2封装是在FC-PG的基础之上加装了一个IS顶盖（IntegratedHeatSprea，整...
