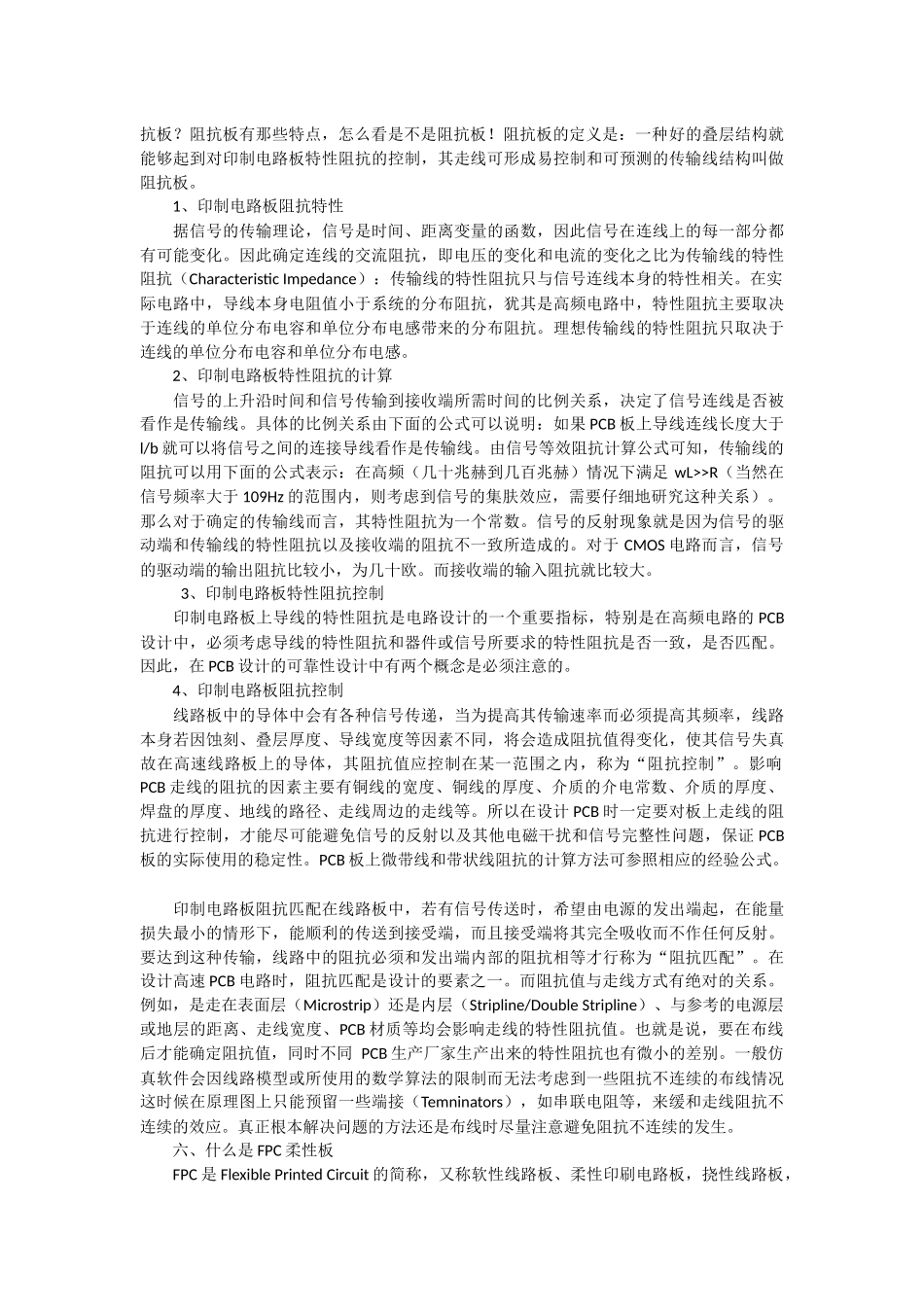

什么是单面板，双面板，多层板，铝基板，阻抗板，FPC软板一、什么是单面板？单面板就是在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。因为导线只出现在其中一面，所以我们就称这种PCB叫作单面板（Single-sided）。因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交叉而必须绕独自的路径）所以只有早期的电路才使用这类的板子；单面板的布线图以网路印刷(ScreenPrinting)为主，亦即在铜表面印上阻剂，经蚀刻后再以防焊阻印上记号，最后再以冲孔加工方式完成零件导孔及外形。此外，部份少量多样生产的产品，则采用感光阻剂形成图样的照相法。二、什么是双面板？什么是双面板，怎么看一块板是双面板及双面板的定义，这些疑问相信对一些刚从事电路板行业的新手朋友来说是很模糊的，常常听说有单面板，双面板，多层板，铝基板，阻抗板，FPC软板等，却又不能区别开来，有时与客户谈起来也不够自信，不能确认说法是否正确，今天我们就带领这些新手朋友们学习一下怎么确认双面板！严格意义上来说双面板是电路板中很重要的一种PCB板，他的用途是很大的，看一板PCB板是不是双面板也很简单，相信朋友们对单面板的认识是完全可以把握的了，双面板就是单面板的延伸，意思是单面板的线路不够用从而转到反面的，双面板还有重要的特征就是有导通孔。简单点说就是双面走线，正反两面都有线路！一句慨括就是：双面走线的板就是双面板！有的朋友就要问了比如一块板双面走线，但是只有一面有电子零件，这样的板到底是双面板还是单面板呢？答案是明显的，这样的板就是双面板，只是在双面板的板材上装上了零件而已！三、什么是多层板？怎么看一块板是不是多层板，多层板有那些特点，什么是多层板，多层板的用处是那些？今天我们来解答朋友们心中对多层板模糊的概念，认识多层板的特征，从而清晰地辩别多层板！多层板顾名思议就是两层以上的板，上面也给大家说过了什么是双面板，那么多层板也就是超过两层，比如说四层，六层，八层等等，大家一定要记得多层板是没有奇数的，全都是2的倍数，这些是基本常识，大家在以后的生活不要搞笑话！既然多层板是双面板的倍数，那么他应该也有双面板的特点：大于二层板的导电走线图，层与层之间有绝缘材料隔开，且层之间的导电走线图必须按电路要求相连经过钻压、黏台而成的印制板叫做多层电路板，多层电路板的优点有因为导电线是多层钻压的因些密度高，不用展开，体积就会比较小，重量也相对来说轻一点，因为密度高，减少了元器件的空间距离因此不是那么容易坏也就是说稳定性比较可靠，层数较多从而加大了设计的灵活性，从而起到阻抗一定的电路形成高速传输的目的，正因为有这些优点，相对也有一些不足比如说造价高，生产时间长，检测难等等，不过这些不足对多层板的用途一点也不影响，多层印制电路是电子技术向高速度、多功能、大容量、小体积方向发展的必然产物。随着电子技术的不断发展尤其是大规模和超大规模集成电路的广泛深入应用，多层印制电路正迅速向高密度、高精度、高层数化方向发展提出现了微细线条、小孔径贯穿、盲孔埋孔、高板厚孔径比等技术以满足市场的需要。由于计算机和航空航天工业对高速电路的需要．要求进一步提高封装密度，加上分离元件尺寸的缩小和微电子学的迅速发展，电子设备正向体积缩小，质量减轻的方向发展；单、双面印制板由于可用空间的限制，已不可能实现装配密度的更进一步的提高。因此，就有必要考虑使用比双面板层数更多的印制电路。这就给多层电路板的出现创造了条件。四、什么是PCB铝基板？PCB铝基板是一种独特的金属基覆铜板，PCB铝基板具有良好的导热性、电气绝缘性能和机械加工性能，结构见下图：20101107000_1a.jpg(7.86KB,下载次数:5)下载附件保存到相册2011-8-1616:27上传铝基板的特点●PCB铝基板表面用贴装技术（SMT）；PCB铝基板在电路设计方案中有良好的散热运行性；●PCB铝基板可以降低温度，提高产品功率密度和可靠性，延长产品使用寿命；●PCB铝基板可以缩小体积，降低硬件及装配成本；●PCB铝基板可以取代陶瓷基板，获得更好的机械耐力。PCB铝基板的结构PCB铝基覆铜板是一种金...
