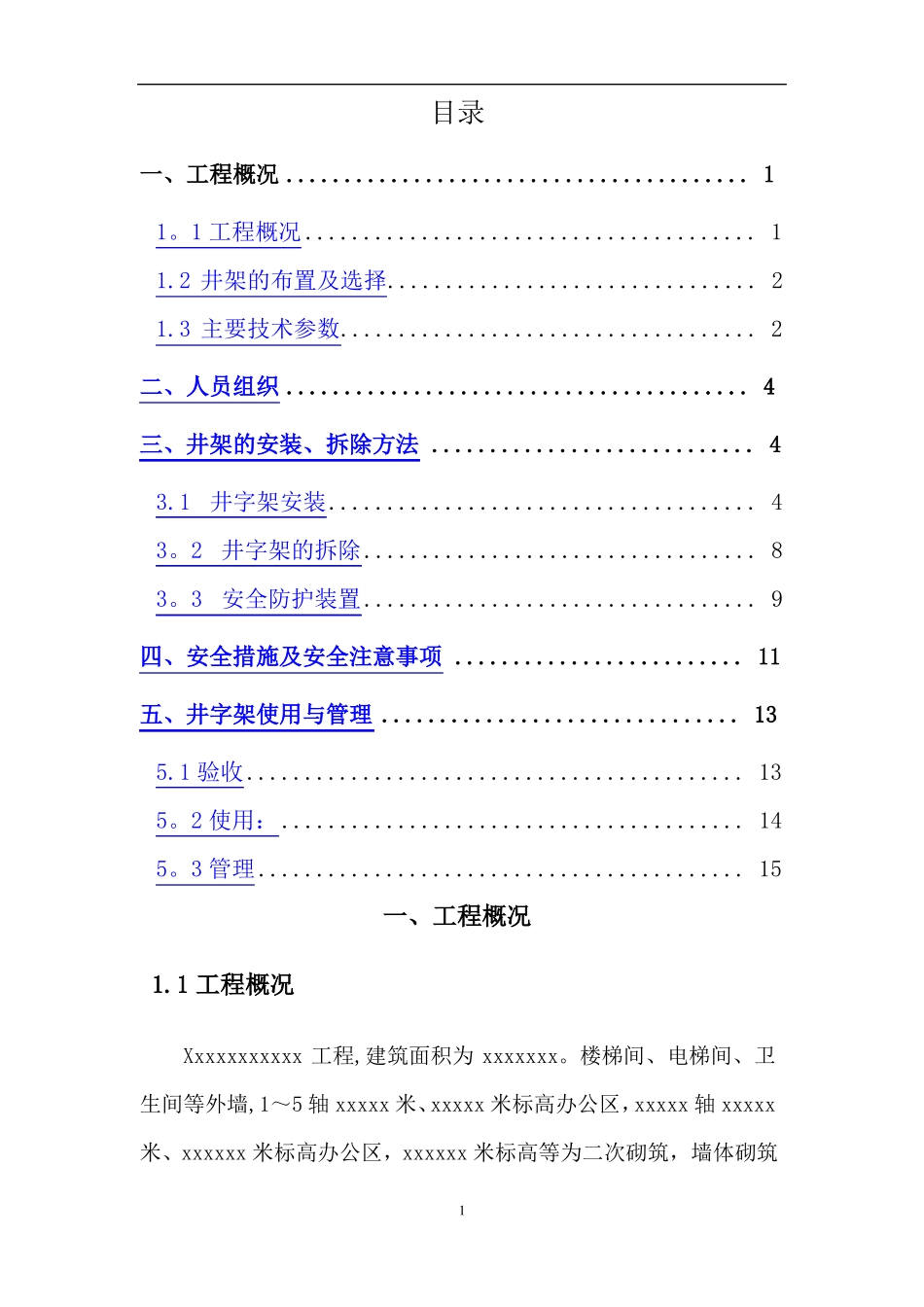

目录一、工程概况........................................11。1工程概况.......................................11.2井架的布置及选择................................21.3主要技术参数....................................2二、人员组织........................................4三、井架的安装、拆除方法............................43.1井字架安装.....................................43。2井字架的拆除..................................83。3安全防护装置..................................9四、安全措施及安全注意事项.........................11五、井字架使用与管理...............................135.1验收...........................................135。2使用：........................................145。3管理..........................................15一、工程概况1.1工程概况Xxxxxxxxxxx工程,建筑面积为xxxxxxx。楼梯间、电梯间、卫生间等外墙,1～5轴xxxxx米、xxxxx米标高办公区，xxxxx轴xxxxx米、xxxxxx米标高办公区，xxxxxx米标高等为二次砌筑，墙体砌筑1材料为加气混凝土砌块，规格为600mm*200mm＊240mm,墙体材料等物料运输均采用井架物料提升机，安装高度为18～22。5m.1.2井架的布置及选择本工程1～5轴，51～53轴砌筑面较大，因此于1轴西侧交C～D轴处、53轴东侧交1/G~H轴处布置各一台物料提升机，共两台，作为墙体材料垂直运输以满足施工.1.3主要技术参数为了确保安全生产、文明施工,依据JGJ88－92建设部颁发的《龙门架及井架物料提升机安全技术规范》对井架做如下选择:机械选用江阴市申港宏达建筑机械厂的WTJ100型井字架物料提升机。井架物料提升机主要技术参数架体高度(m)架体截面（m）：额定载质量(㎏）吊篮外形尺寸（m）：卷扬机:电机功率：额定电流18~22。5m2.2m×1.8m1000㎏2.0m×1.6m×1。8mJK1.5型7.5KW18A2吊篮提升速度整机重量25m/min3。8吨整套设备由底座、架体、一个吊篮、卷扬机、电控系统组成。1、底座底盘为框架结构，用16＃槽钢焊接而成，与混凝土基础8个M20预埋地脚螺栓连接，并装有4只弹簧缓冲器。2、井架体主柱（63mm×63mm×6㎜）角钢、水平支撑（45mm×45mm×4mm)角钢。3、吊笼吊笼是升降机的工作装置,由角钢、槽钢、钢板等焊接而成,其上设置有沿立柱轨道上下滚动的导向轮，在吊笼顶部设有防坠装置以保障施工4、天梁天梁架设在井架的顶端，由两根14＃槽钢拼装而成,其上装有两只定滑轮，用于提升吊笼上下运动。5、运行轨道运行轨道由￠48钢管和角钢焊接而成。6、电气控制柜电气控制柜由各种电气元器件组成,用于控制和操作.7、卷扬机卷扬机为吊笼上下运动提供动力。3二、人员组织总负责人:xxx负责的料提升机安装过程中的组织、安排和协调。技术负责人：xxxx负责安装前监督及资料的搜集整理。工地安全员：xxx按照工地安全规定,对安装过程进行安全监督，并负责协调工地上的安全工作。安装班长：xxxxx在总负责人和技术人员的领导下,具体组织作业人员按照安全操作规程、物料提升机说明书的要求进行安装作业,并注意过程检查，协调指挥。发现问题应立即停机报告.安装作业人员：xxxxx等在班长的安排指挥下,按照作业规程及事先对各人的分工，协调一致作业.三、井架的安装、拆除方法3.1井字架安装3.1.1井架基础根据现场情况和井架使用说明书和规范要求，井架的基础设计如下：1、基础地基土承载力不小于80kpa。2、基础大小为3500mm×3500mm×300mm双层双向φ10@200,拉筋间距φ10＠400。砼强度等级为C20。3、基础用螺栓选用M20地脚螺栓或者直接预埋φ20钢筋，安装时再用钢筋焊接.44、井字架基础顶标高同外地面.按基础设计图纸施工基础，场地在回填基础土方后必须夯实、整平，并做好排水措施。当地基土被扰动时，应进行分层回填压实,压实后检测的承载力应大于80KPa。保证预埋固定件距离的尺寸，保证预埋件的垂直度和露出基面60mm等要求；同时要求地基砼必须捣实,基面必须平整。待基础砼试块报告送检合格后，才可上机安装.3.1。2架体安装(一)、架体安装必须由持有操作证的工人上岗操作.安装作业前，对作业人员进行分工交底，确定指...
