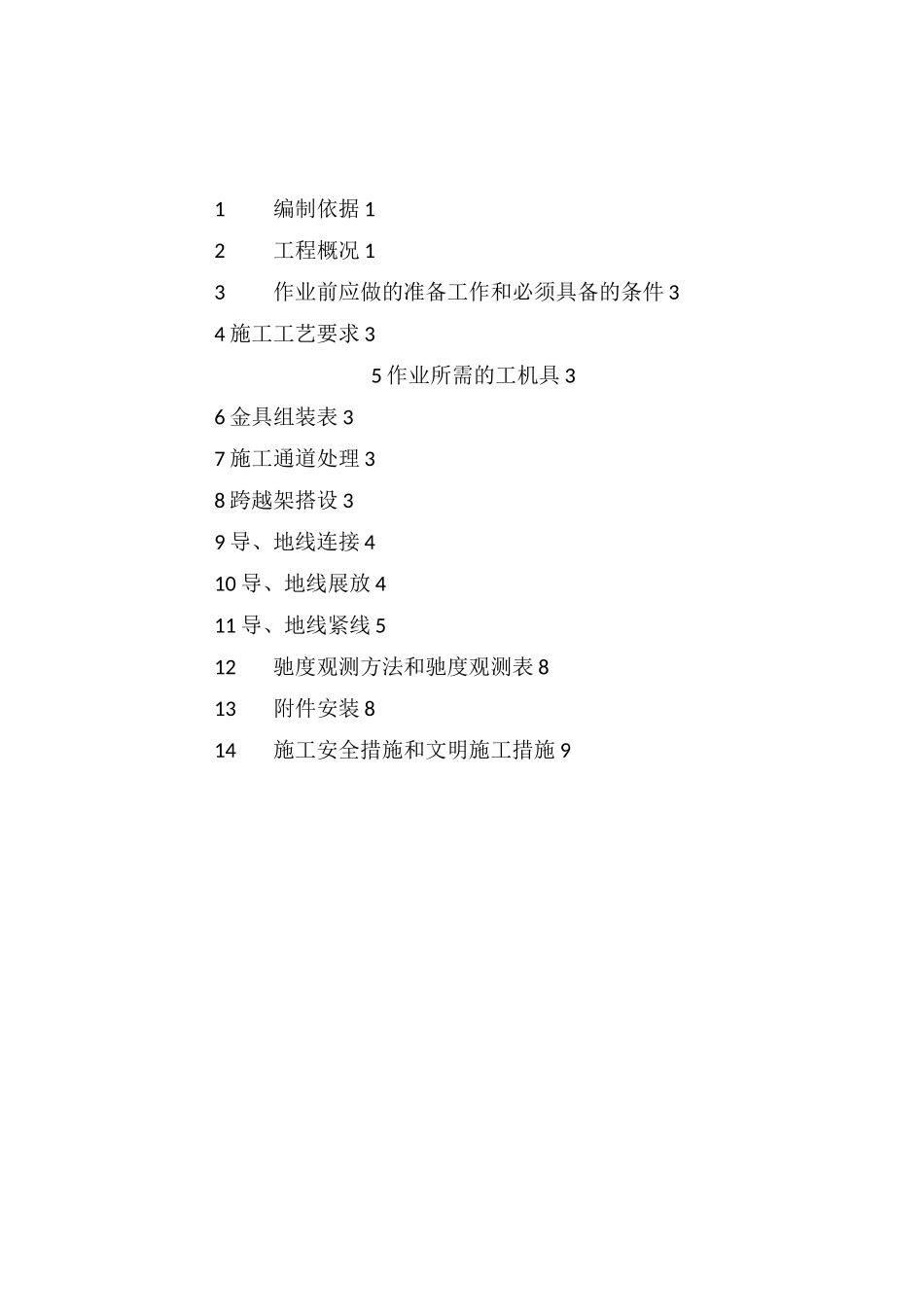

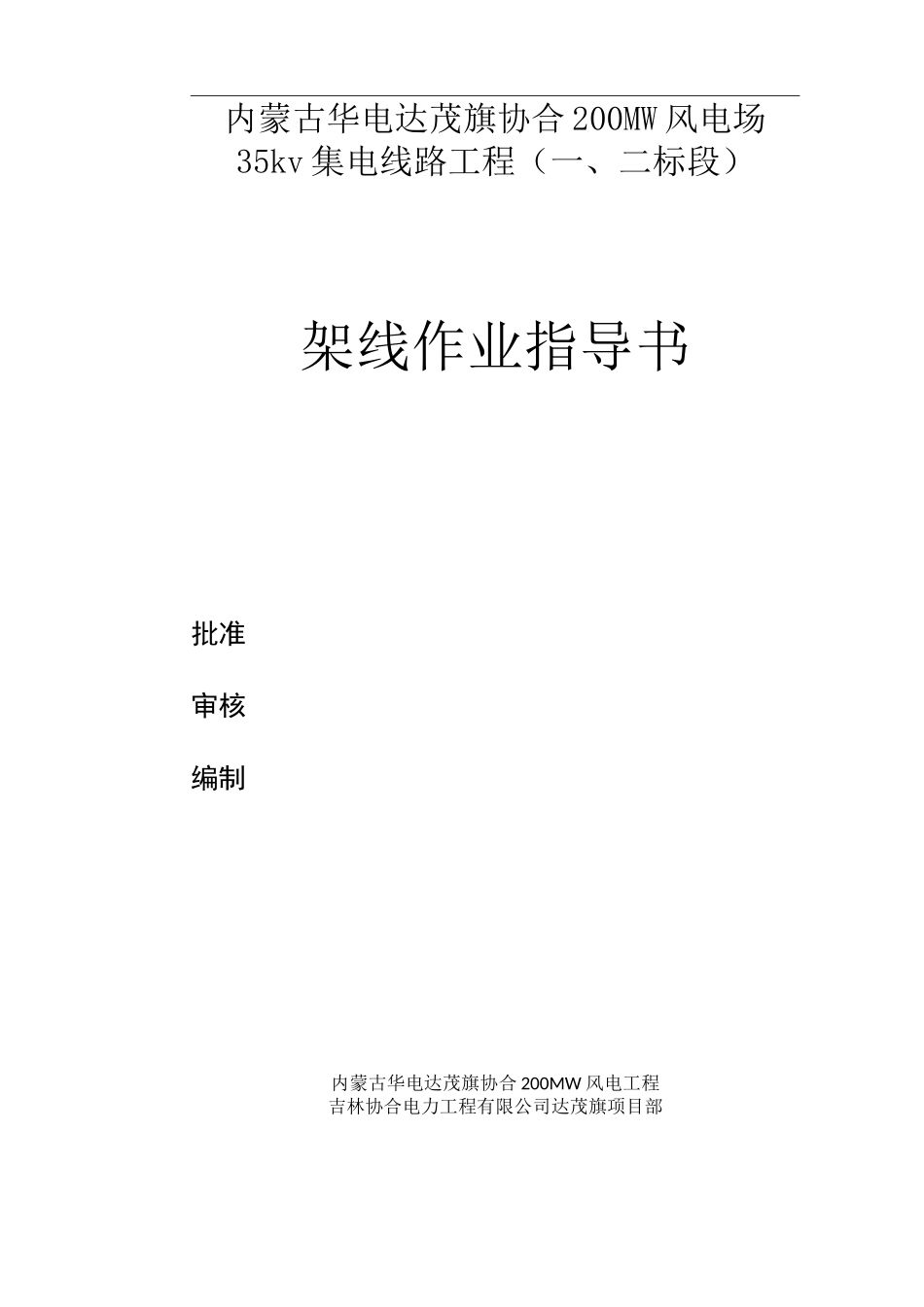

内蒙古华电达茂旗协合200MW风电场35kv集电线路工程(一、二标段)架线作业指导书批准审核编制内蒙古华电达茂旗协合200MW风电工程吉林协合电力工程有限公司达茂旗项目部1编制依据12工程概况13作业前应做的准备工作和必须具备的条件34施工工艺要求35作业所需的工机具36金具组装表37施工通道处理38跨越架搭设39导、地线连接410导、地线展放411导、地线紧线512驰度观测方法和驰度观测表813附件安装814施工安全措施和文明施工措施935kV线路工程架线施工作业指导书35kV线路工程架线施工作业指导书3.4杆塔验收合格,杆塔及基础强度满足放线条件。3.5导线、绝缘子、金具已到货,所有材料检验合格。3.6开工报验资料审批结束,监理、业主同意开工。4施工工艺要求4.1金具的镀锌层应完整,不得有碰损、剥落或生锈现象。导、地线放线时,应防止损伤,损伤超过规范要求时要按规定修补。接续管和修补管的数量、安装距离符合规定。4.2架空地线楔形线夹鼓肚统一向上。楔形线夹出口处,地线线头用小线绑扎后与地线绑扎在一起,预留长度足够,按工艺要求绑扎并涂刷灰铅油。4.3导线串悬垂线夹、跳线线夹、防震锤安装时应缠绕铝包带。铝包带应紧密缠绕,其方向应与外层铝股的绞制方向一致;铝包带两端必须露出线夹口,但不得超过10mm,其端头应夹于线夹夹板内。4.4防振锤及各种金具的螺栓穿向,应符合《35kV线路施工工艺要求》:架空地线防振锤螺栓由内向外穿;导线防振锤螺栓边相由内向外,中相由左向右;其余金具连接螺栓及销钉,顺线路时由小号向大号穿,横线路时,两边线由外向内穿,中线由左向右穿,垂直时由上向下穿,转角杆塔跳线串与直线杆塔一致。4.5大口朝向统一规定如下:悬垂绝缘子向小号,转角杆塔跳线串与直线杆塔一致,耐张杆塔绝缘子串大口朝上,双联大口:直线、耐张口对口,耐张槽口向外,直线槽口向下。35kV线路工程架线施工作业指导书35kV线路工程架线施工作业指导书80915.0t1个02报话机6台12望远镜2个22经纬仪J21台32温度计3个42断线钳2把J52棕绳①16*50m8根I62小鎯头2把J72钢锯弓2把J82油标卡尺1把J92木榔头1把J03板锉1把J13纱布干若23钢印1套33红油漆1gK7.施工通道处理:7.1为展放地线和导引绳,通道内影响运行安全的树木,应砍伐形成施工通道。对不影响施工的经济作物林,如满足委建单位《施工工艺》中条件,不应砍伐通道,可搭设简易越线架。7.2设计要求需拆除,改迁的建筑物、电力线应在架线前完毕。7.3跨越公路、电力线、一、二、三级通讯线,均应搭设跨越架。7.4所有跨越线路应采取停电作业,停电线路因地形条件限制,无法搭越线架需降线施工时,必须与当地供电部门联系,配合做好被降线路的安全保护措施,降落段两侧杆塔应做好补强措施,降线后除采用保护措施外,还应设专人看守。35kV线路工程架线施工作业指导书7.5农村广播线、三级以下通讯线及照明、动力线在降落前还应征得用户同意,降线后做好保护措施,施工结束后,应立即予以恢复。7.6对机动车辆行驶极少的便道,跨越时可不搭设越线架,但应设专人看守,避免发生意外,导地线未升空需在地面过夜时,应在便道上挖地沟,将导、地线掩埋,以便过往车辆不损坏导、地线。7.7停电交跨的电力线,在被跨越段的两侧按《电力建设安全工作规程》架空输电线路的有关要求,进行验电及挂三相短路接地线。7.8本工程主要交叉跨越情况见下表:35kV线交叉跨越情况表序号交叉跨越物名称次数交叉方式110kV配电线路2跨越7.9导线施工后安全距离要求应满足下表:类型居民区非居民区公路弱电线建筑物电力线距离(米)767353类型树木交通困难地区步彳丁可到达的山坡步行不能到达的山坡、峭壁、岩石3距离(米)45538.越线架的搭设8.1.越线架的几何尺寸计算8.1.1.越线架长度计算L=(D+4)/sin9式中:L――越线架长度(m);D――新建线路两边线距离;9——新建线路与被交叉跨越物的交叉角(°)。8.1.2.越线架的宽度计算B=b+2a式中:B越线架宽度(m);b被跨越物宽度;a越线架架面与被跨越物或带电体的最小安全距离。8.1.3.越线架高度的计算35kV线路工程架线施工作业指导书H=h1+h2式中:H——越线架的高度;h1——被跨越物高度;h2——越线架封...
