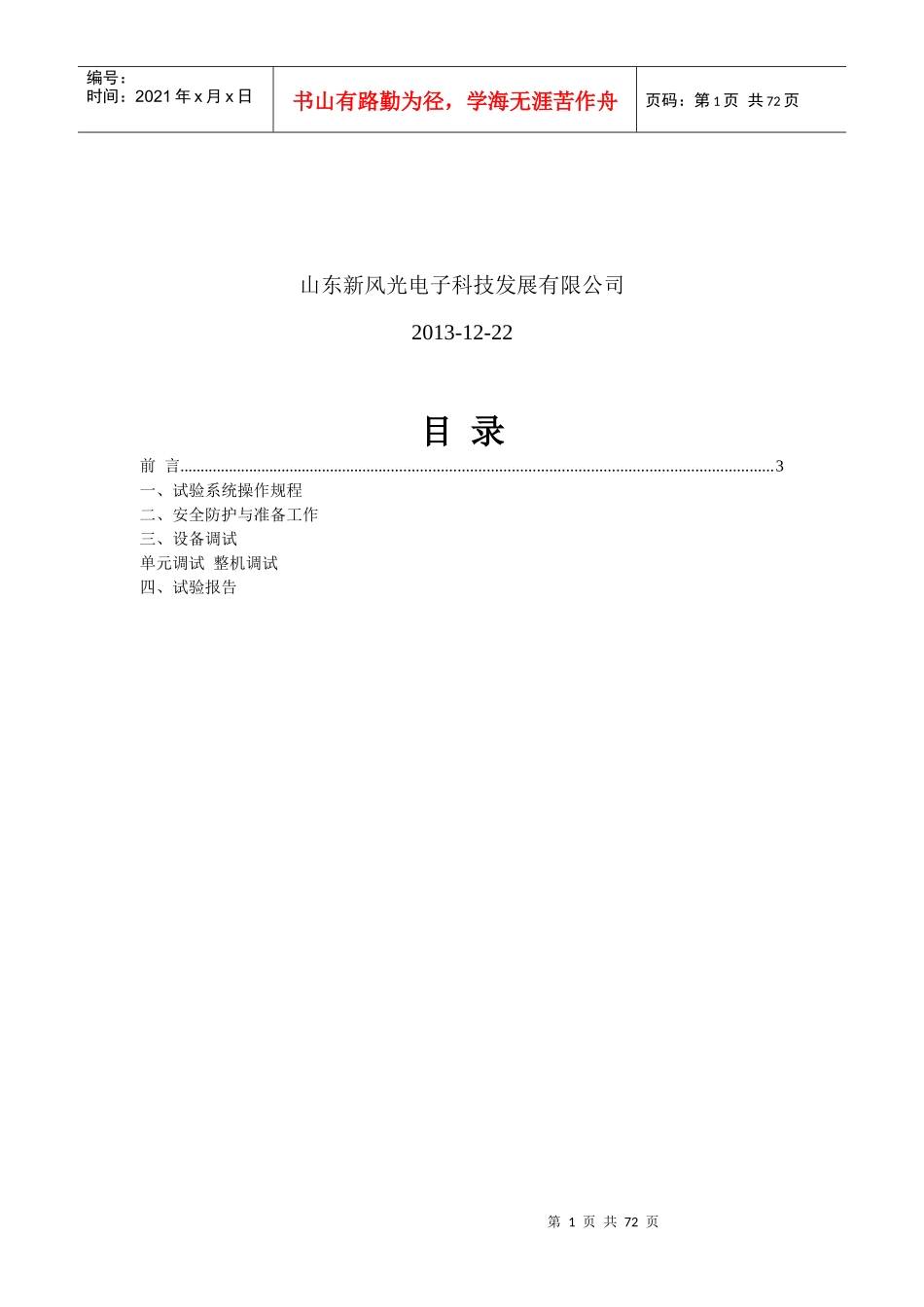

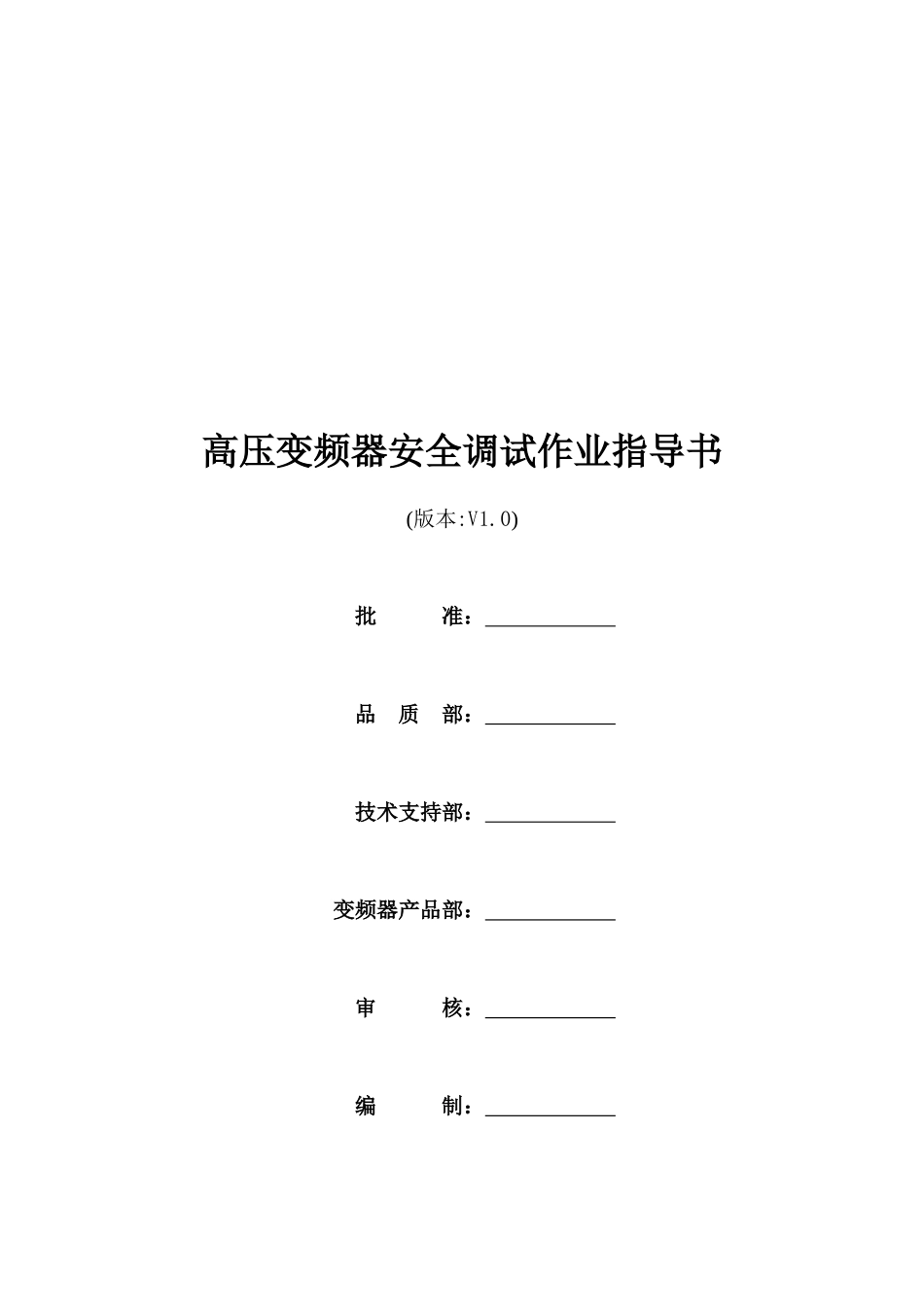

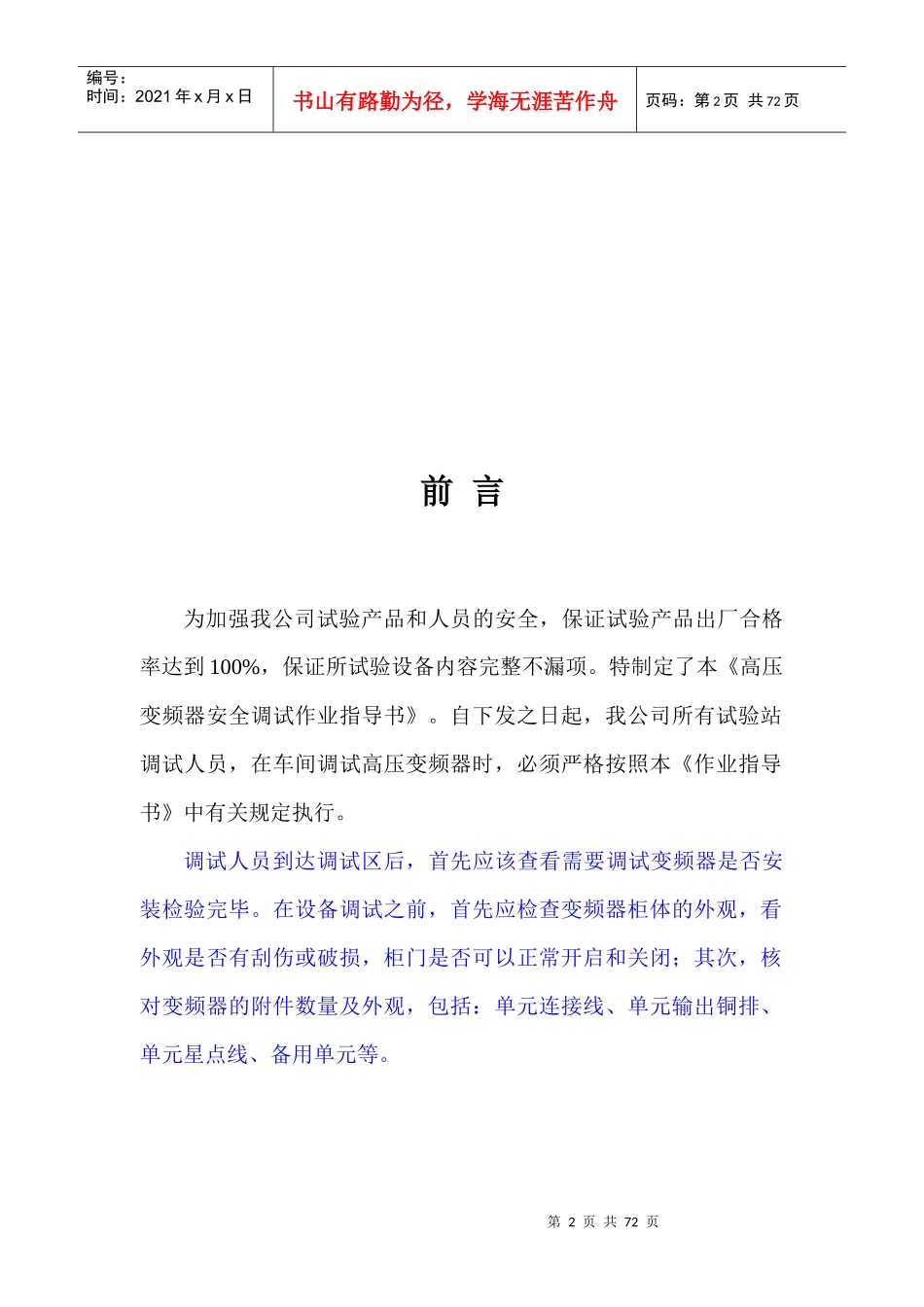

高压变频器安全调试作业指导书(版本:V1.0)批准：品质部：技术支持部：变频器产品部：审核：编制：第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页山东新风光电子科技发展有限公司2013-12-22目录前言................................................................................................................................................3一、试验系统操作规程二、安全防护与准备工作三、设备调试单元调试整机调试四、试验报告第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页前言为加强我公司试验产品和人员的安全，保证试验产品出厂合格率达到100%，保证所试验设备内容完整不漏项。特制定了本《高压变频器安全调试作业指导书》。自下发之日起，我公司所有试验站调试人员，在车间调试高压变频器时，必须严格按照本《作业指导书》中有关规定执行。调试人员到达调试区后，首先应该查看需要调试变频器是否安装检验完毕。在设备调试之前，首先应检查变频器柜体的外观，看外观是否有刮伤或破损，柜门是否可以正常开启和关闭；其次，核对变频器的附件数量及外观，包括：单元连接线、单元输出铜排、单元星点线、备用单元等。第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页一、试验系统操作规程1、本试验系统为上位机PLC集中控制，自动化程度高，能够在线监视调试控制信息，为了保证人身安全与正确操作试验系统电气设备及正常运行，制定本规程。请严格遵守本《操作规程》的要求进行操作。2、本规程仅适用于2#车间高压试验系统3、试验系统安全注意事项3.1该系统为高压带电系统，禁止无关人员进入控制室。3.2操作台位的人员必须经过培训并具备岗位上岗资格3.3所有柜门电磁锁及刀开关电磁锁禁止使用钥匙打开。3.4拆装工位输入输出线必须将工位输入输出隔离刀开关打到接地状态3.5禁止带电操作刀开关。3.6接线工位在送电期间禁止人员靠近。3.7严格执行停送电操作票制度。3.8进行倒闸操作时严格执行一人操作一人监护制度。3.9严格执行检修安全防护制度，必须确认没有任何电压的情况下并且将刀闸接地后，才能进行作业。3.10定期检查维护，确保安全生产。4、试验系统概述4.1试验系统设计总容量为2000kVA，整套系统共分四套独立的系统：1#系统容量800kVA(10KV电压)，2#系统容量1300kVA(6kV电压)，3#系统容量2500kVA(6kV电压)，4#系统容量5000kVA(6kV电压)。四套系统可以同时带载运行，同时带载时总容量为5000kVA.第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页4.2整套系统以10kV电源进线，为了满足6kV使用要求，通过一台10/6变压器输出6kV电压。6kV电源容量2000kVA，可以满足四套系统同时带载3500KW输出要求。每套系统电源输出通过中保装置控制，安全系数高，一套系统出现问题，不影响其它系统的正常使用。【注意】◆中置柜内中保装置整定值已经设定完毕，非必要情况下，不得随意更改4.3每套系统设有4个非独立的接线工位，为了保证一个工位使用，其它工位带电不安全的工作方式，在控制逻辑中增加安全保证措施。每个接线工位包含独立的保护控制回路，每套系统有且只有一套控制使用才能控制主回路接通。4.4整套系统在每个检修节点增加隔离刀闸来保证人身安全，同时在接线频繁的接线工位又增加接地刀来防止静电过高。4.5柜体柜门全部装有电磁锁和柜门行程开关，控制逻辑增加开门断电和带电电磁锁断电功能4.6为了满足调压需求，整套系统包含一套调压系统，四套系统可以分时使用调压系统，同时为了保证设备，在控制方式上限制调压带载。4.7每套系统配有一套对拖电动机，在电动机空闲时，其它系统可以自由调配使用。系统带载使用一台电动机处于电动状态，另一台处于发电状态，把能量反送到电网。【注意】◆1#、2#系统只能挂接四套电机中的其中一套电机◆3#系统最多只能挂接四套电机中的其中两套电机◆4#系统可以全部挂接四套电机4.8整套系统操作采用通讯方式上位机电脑操作，操作可以在集控中...
