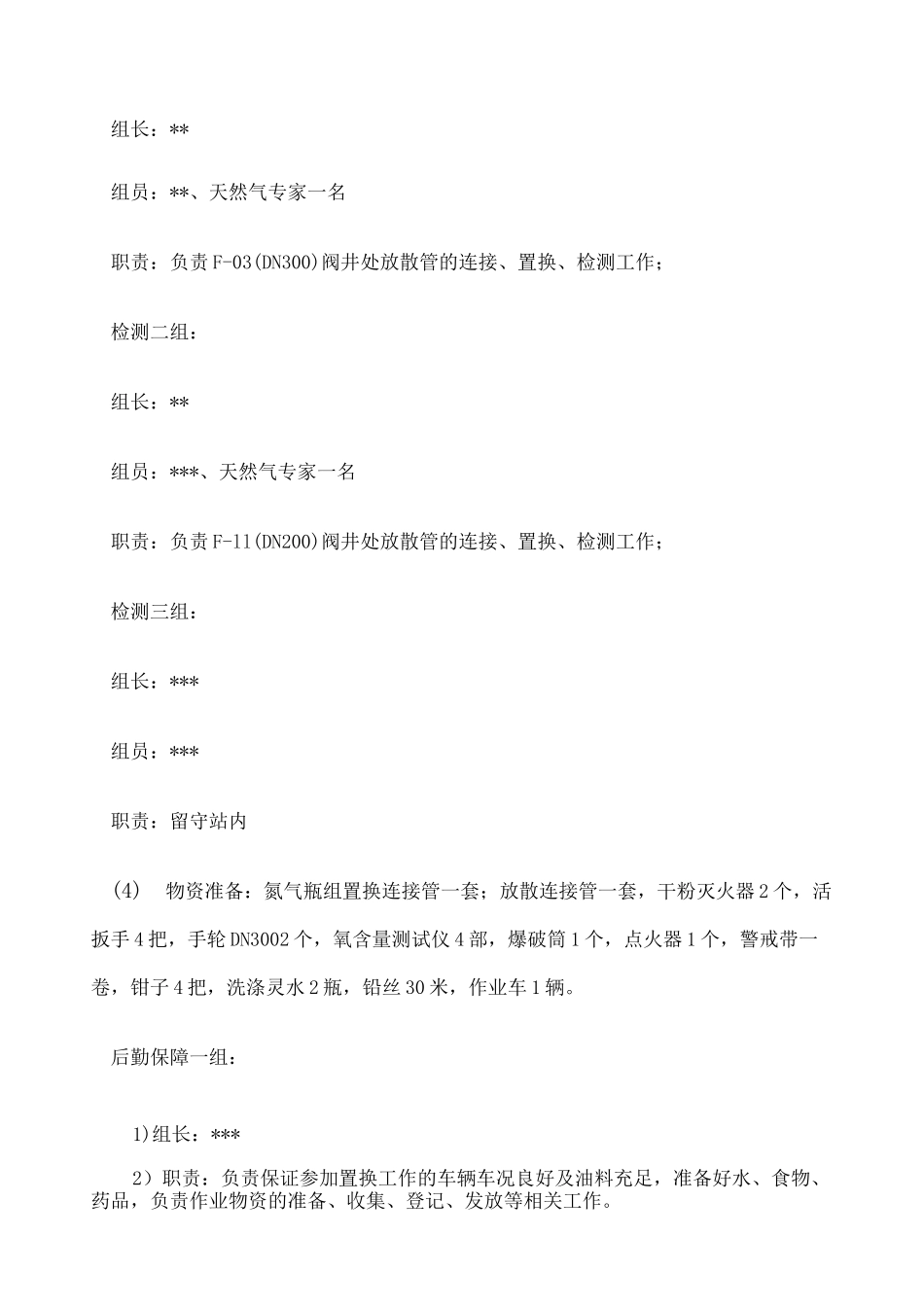

氮气、天然气置换方案工程概况：我公司已完工，根据****厂用气要求，将**门站至F-03,F-l1阀门井进行氮气、天然气置换。共约_公里，管径DN300、DN200,容积约210m3,氮气大约需360m3,天然气大约需360m3,为使置换工作顺利完成，确保安全作业，经公司领导研究，特拟定此置换方案。一、参加单位：****有限公司****有限公司二、组织机构：1、放散组：（1）总指挥：**（2）副总指挥：**（3）成员：****（5）职责：**现场总指挥负责全面指挥和协调，并根据现场情况及时下达作业指令，及时向总指挥汇报现场进度，**负责在氮气置换前协助并组织氮气瓶组的摆放及连接管的安装工作，并设立警界区，注气时协助阀门控制。氮气置换时：检测一组：组长：**组员：***、天然气专家一名职责：负责F-03(DN300)阀井处放散管的连接、更换、检测工作，准备一副棉手套、一把活扳手、一把钳子检测二组：组长：**组员：***职责：负责F-ll(DN200)阀井处放散管的连接、更换、检测工作，准备一把活扳手、一把钳子检测三组：组长：***组员：***、天然气专家一名职责：负责***门站F-04(DN300)阀井处放散管的连接、更换、检测工作，准备一把活扳手、一把钳子天然气置换时：检测一组：组长：**组员：**、天然气专家一名职责：负责F-03(DN300)阀井处放散管的连接、置换、检测工作；检测二组：组长：**组员：***、天然气专家一名职责：负责F-ll(DN200)阀井处放散管的连接、置换、检测工作；检测三组：组长：***组员：***职责：留守站内(4)物资准备：氮气瓶组置换连接管一套；放散连接管一套，干粉灭火器2个，活扳手4把，手轮DN3002个，氧含量测试仪4部，爆破筒1个，点火器1个，警戒带一卷，钳子4把，洗涤灵水2瓶，铅丝30米，作业车1辆。后勤保障一组：1)组长：***2）职责：负责保证参加置换工作的车辆车况良好及油料充足，准备好水、食物、药品，负责作业物资的准备、收集、登记、发放等相关工作。三、准备工作：1、由生产运行部提前准备各种物资和各放散点处的放散连接管。2、由生产运行部准备氮气置换气源；由天然气公司准备天然气置换气源。3、作业前两天召集所有作业人员参加技术交底会，认真学习置换方案，按示意图明确各自岗位及分工，熟练操作各种仪表和设备。4、作业前一天所有作业人员到现场了解各自位置及职责，并确认各种设备和放散连接管是否能正常使用。（1）检查F-03与***站去北侧F-05阀门是否关闭，而且要有记录。（2）F-03、F-04、F-11放散管需置换前一天下午接好。（3）将F-04阀门手轮提前装好。5、制定置换人员安排表，对所有参加置换人员进行安排（附移动电话号码），做到人员就位，分工明确。6、技术资料检查，主要包括：管线竣工草图，站场工艺图，管道强度试验、气密性试验记录和吹扫记录。7、各组在置换前一天向生产运行部支领作业所需的工具物资。8、所需要工具、物资：序号设备名称规格型号单位数量备注1氧含量测试仪台4氮气置换时用两台分另U于F-04、F-11,2台备用2可燃气体报警仪（天然气含量测试仪）台2一台使用一台备用3车辆辆14抢险车辆辆15干粉灭火器支2手提式6钳子把47警戒带卷18爆破筒个1带点火器9氮气瓶组组310活扳手把411管钳把312放散连接管DN50套4法兰式13氮气连接管套114铅丝10#米3015洗涤灵水瓶216手电筒把217对讲机部4F-03、F—04、FT1四、作业流程、分工及时间：氮气置换指挥部（氮气注入区）设在F-03阀门北侧放散管处，并通过此处阀井放散阀将氮气注入置换管道，向北置换至到F-04阀井，向西北置换至F-11阀井处（见示意图）。全线氮气置换合格后第二天（15日）将对该管线进行天然气置换，天然气置换指挥部设在***门站处，通过天然气管道将天然气从***门站处注入，由***门站向南和西北（面粉厂方向）置换，向南置换到F-03阀门北侧放散管止，向西北置换到F-11阀门前止.氮气置换大约需要90分钟；天然气置换大约需要100分钟。（一）氮气置换：1、进场时间及分工：氮气瓶组及各组人员在2015年4月14日8:50之前按照置换方案及职责要求到各自作业地点就位，并向现场总指挥汇报；在9时00分前完成警界、消防、阀门开关及放散管的连接工作。五、置换要求：1、氮气、天然气置换工作通过控制...
