干式变压器安装方案VIP免费

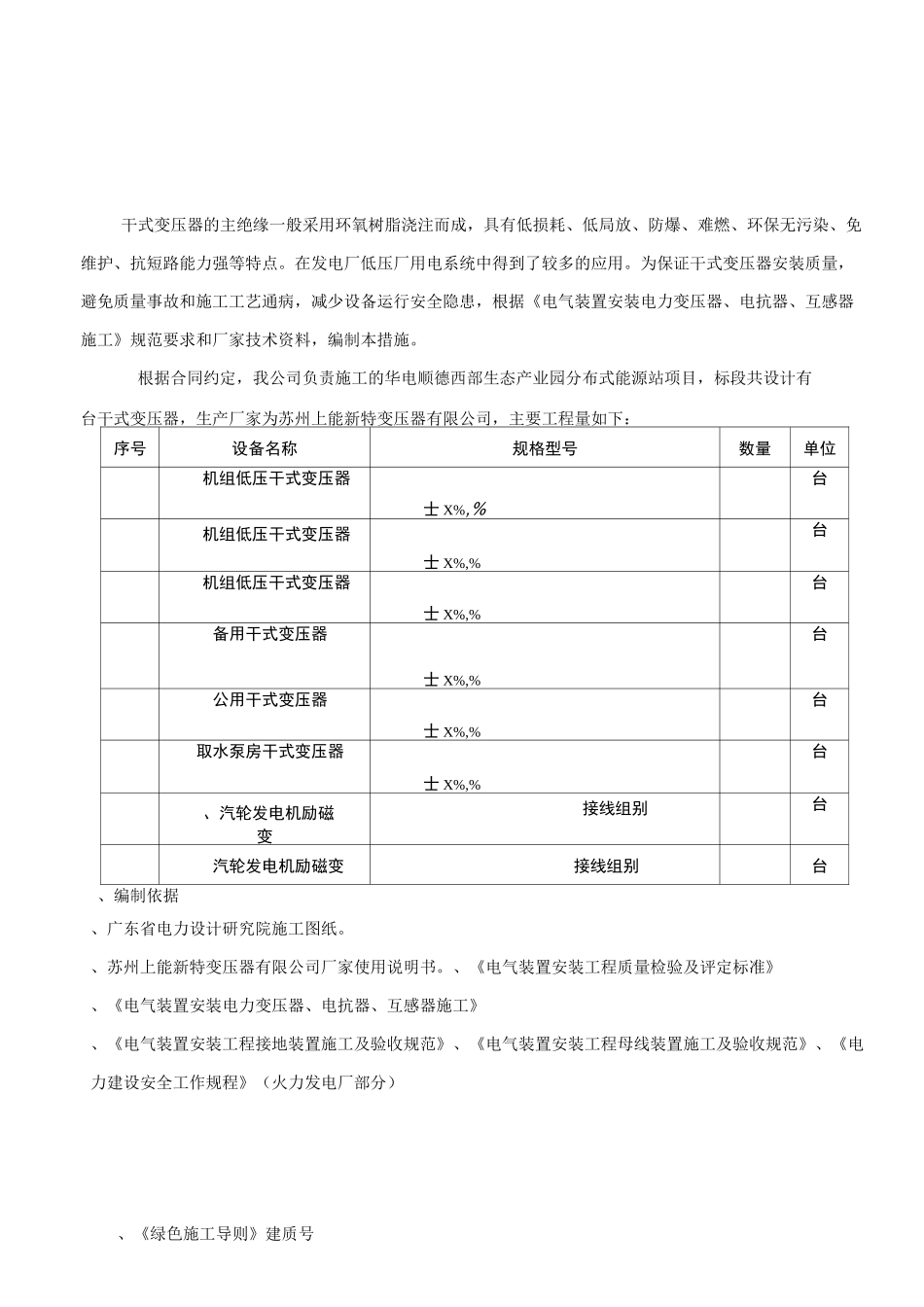

、《绿色施工导则》建质号干式变压器的主绝缘一般采用环氧树脂浇注而成，具有低损耗、低局放、防爆、难燃、环保无污染、免维护、抗短路能力强等特点。在发电厂低压厂用电系统中得到了较多的应用。为保证干式变压器安装质量，避免质量事故和施工工艺通病，减少设备运行安全隐患，根据《电气装置安装电力变压器、电抗器、互感器施工》规范要求和厂家技术资料，编制本措施。根据合同约定，我公司负责施工的华电顺德西部生态产业园分布式能源站项目，标段共设计有台干式变压器，生产厂家为苏州上能新特变压器有限公司，主要工程量如下：序号设备名称规格型号数量单位机组低压干式变压器士X%,%台机组低压干式变压器士X%,%台机组低压干式变压器士X%,%台备用干式变压器士X%,%台公用干式变压器士X%,%台取水泵房干式变压器士X%,%台、汽轮发电机励磁变接线组别台汽轮发电机励磁变接线组别台、编制依据、广东省电力设计研究院施工图纸。、苏州上能新特变压器有限公司厂家使用说明书。、《电气装置安装工程质量检验及评定标准》、《电气装置安装电力变压器、电抗器、互感器施工》、《电气装置安装工程接地装置施工及验收规范》、《电气装置安装工程母线装置施工及验收规范》、《电力建设安全工作规程》（火力发电厂部分）三、施工准备序号名称规格型号单位数量—一工器具圆头木柄手锤把磁力线坠个钢卷尺把千斤顶台活扳手X把平口螺丝刀X把钢丝钳寸把兆欧表块兆欧表块手拉葫芦只钢丝绳0X根撬棍0根滚杠0X钢管根一施工机械载重汽车辆汽车起重机辆逆变电焊机台三劳动力组织电焊工持证上岗名安装工持证上岗名起架工持证上岗名辅助工持证上岗名四、主要施工方案、施工人员安装前应熟悉安装图纸，并进行安全技术交底。、干式变压器安装前应进行安装前检查。、干式变压器吊运过程中应按设备说明书要求吊运，无明确要求时应四点起吊，并保持变压器水平，防止吊运过程中造成铁芯和夹件变形。、带罩箱的干式变压器安装前应核对出线位置是否与盘柜母线位置相对应。、变压器罩箱的安装标准按照《电气装置安装工程盘、柜及二次回路接线施工及验收规范》中关于盘柜安装要求执行。五、工艺流程工艺流程要求与标准一、施工准备、开箱检查开箱检查应有业主专工、生产厂家、设备保管单位、监理和施工单位电气专业人员参加。、变压器型号、规格、数量符合图纸要求，带罩箱的干式变压器出线位置与盘柜母线位置对应。、检查变压器安装附件齐全，绝缘子光滑无裂纹，铭牌及接线标示齐全清晰。、检查变压器铁芯无变形，坚固件坚固良好，铁芯对地绝缘良好且只有一点接地。、检查绕组绝缘良好，用兆欧表检查线圈绝缘应大于Q。、检查变压器引出线绝缘良好，裸露部分间距符合安全距离要求且无毛刺尖角。、检查变压器出厂资料齐全。、准备根0长左右钢管作滚杠。、土建交接验收检查土建已具备安装条件并办理交接签证。、屋顶、楼板、门窗等均已施工完毕，并且无渗漏，变压器安装后不能再进行施工的装饰工作应全部结束。预留设备吊装口在设备进入配电室后及时封墙。工艺流程要求与标准、室内地面的基层施工完毕，并在墙上标出地面标咼。、基础槽钢安装牢固，变压器轨道与变压器轨距误差不大于。预留电缆进线孔符合设备要求。二、变压器安装、变压器吊装运输、运输过程可靠封车，严禁人货同车。上下坡道及倾斜的路面应有防止设备移动的措施。运输过程中变压器倾斜度不得大于°。、变压器吊装时，应同时使用器身上的四个吊环起吊，起吊钢丝绳之间的夹角不得大于°。、变压器就位①用滚杠将变压器移动至安装位置附近。②用撬棍移动变压器至准确安装坐标位置。、移动时人力应充足，统一指挥，用力均匀一致。、变压器箱体与盘柜前面应平齐，与配电盘柜体靠紧，不应有缝隙。、将变压器底座与基础槽钢固定。、使用电焊焊接固定，焊接固定点长度不小于。每台变压器至少固定个点，每个点应分布在变压器轨道的不同位置。、把温控器安装固定好，并连好与变压器间连线。温控器应固定牢固、可靠。、检查安装变压器冷却风机。冷却风机安装牢固，出风口无杂物，风机转向正确。、检查连接变压器接地。、变压器本体及外壳接地良好，连接牢固。、变...
