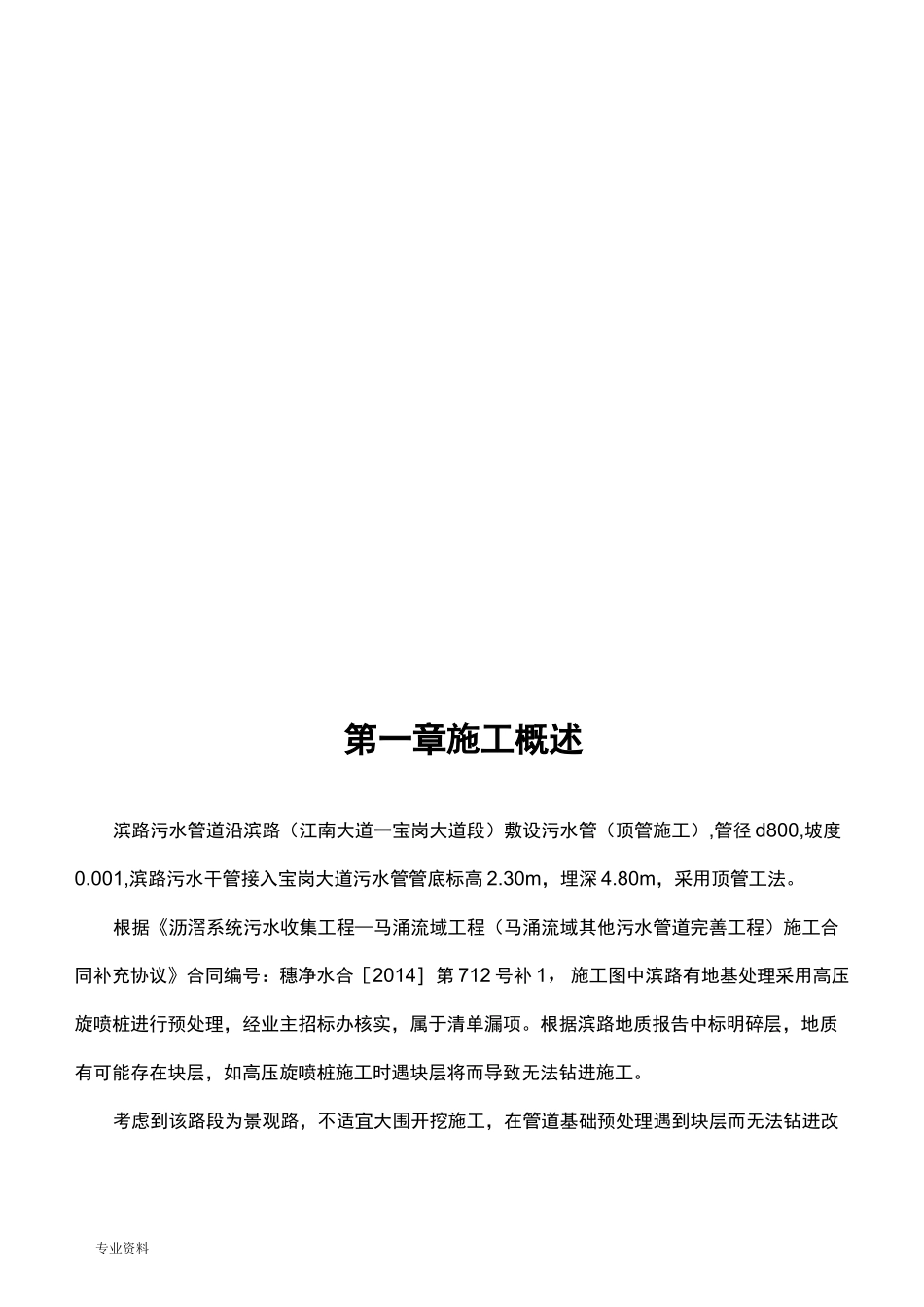

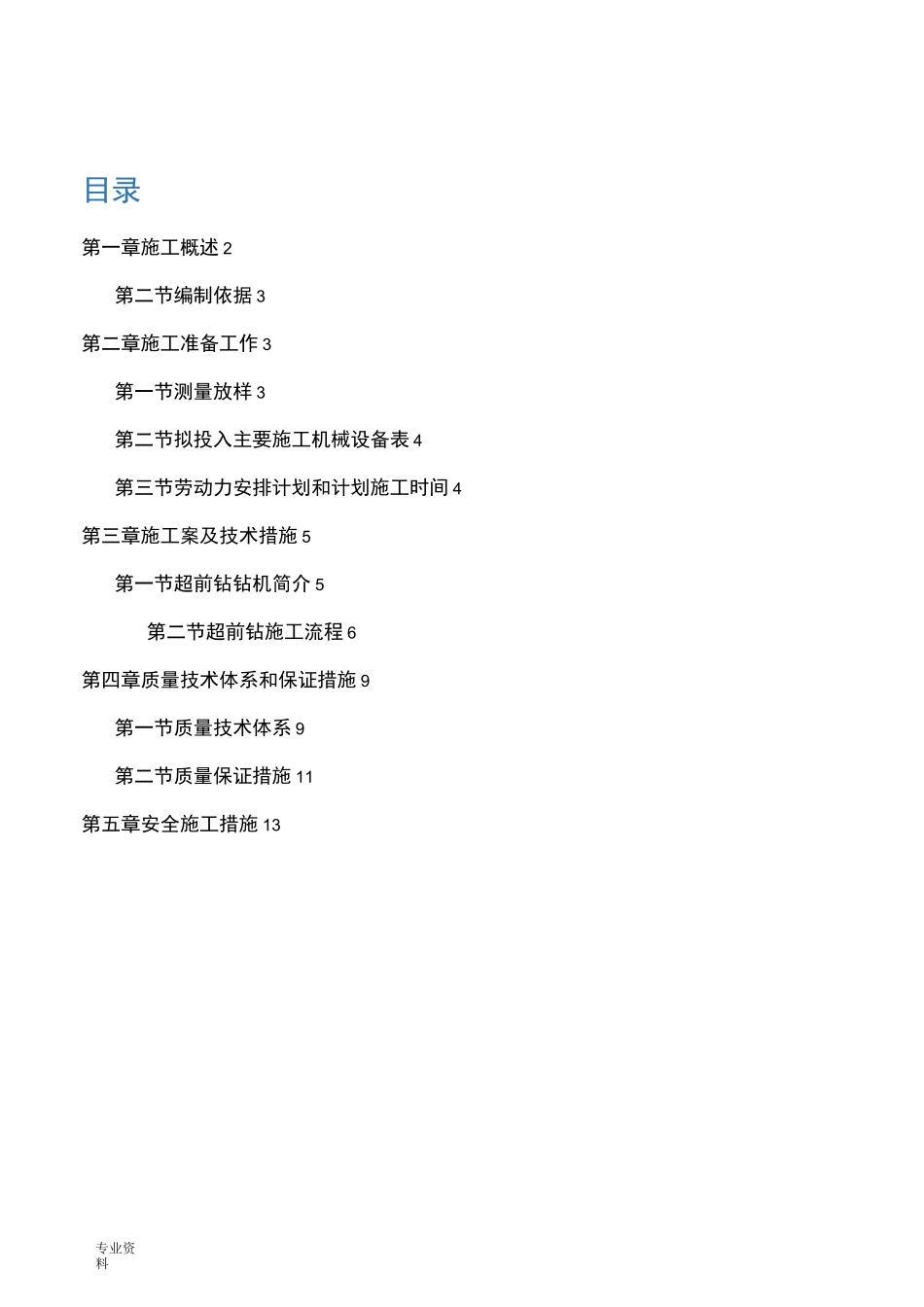

专业资料目录第一章施工概述2第二节编制依据3第二章施工准备工作3第一节测量放样3第二节拟投入主要施工机械设备表4第三节劳动力安排计划和计划施工时间4第三章施工案及技术措施5第一节超前钻钻机简介5第二节超前钻施工流程6第四章质量技术体系和保证措施9第一节质量技术体系9第二节质量保证措施11第五章安全施工措施13专业资料第一章施工概述滨路污水管道沿滨路（江南大道一宝岗大道段）敷设污水管（顶管施工）,管径d800,坡度0.001,滨路污水干管接入宝岗大道污水管管底标高2.30m，埋深4.80m，采用顶管工法。根据《沥滘系统污水收集工程—马涌流域工程（马涌流域其他污水管道完善工程）施工合同补充协议》合同编号：穗净水合［2014］第712号补1，施工图中滨路有地基处理采用高压旋喷桩进行预处理，经业主招标办核实，属于清单漏项。根据滨路地质报告中标明碎层，地质有可能存在块层，如高压旋喷桩施工时遇块层将而导致无法钻进施工。考虑到该路段为景观路，不适宜大围开挖施工，在管道基础预处理遇到块层而无法钻进改专业资料用钻探机进行引式钻穿片层，在施工旋喷桩。采取0120mm超前钻施工工艺，施工前必须对地下管线进行摸查及探，保证超前钻施工时不对其它产权单位管线造成破坏。第二节编制依据（1）沥滘系统污水收集工程—马涌流域工程（马涌流域其他污水管道完善工程）施工图纸；（2）《沥滘系统污水收集工程—马涌流域工程（马涌流域其他污水管道完善工程）施工合同补充协议》合同编号：穗净水合［2014］第712号补1；（3）沥滘系统污水收集工程—马涌流域工程（马涌流域其他污水管道完善工程）地下地质报告及地下管线成果报告；第二章施工准备工作第一节测量放样1．施工测量应符合下列规定：（1）施工前，建设单位应组织有关单位向施工单位进行现场交桩；（2）临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措专业资料施。（3）临时水准点、管道轴线控制桩、高程桩，应经过复核可使用，并应经常校核；第二节拟投入主要施工机械设备表序号机械设备名称型号规格数量国别产地制造年份进场时间1勘察钻机GXY-122006开工刖天2数码相机三星S6001国2006开工刖天第三节劳动力安排计划和计划施工时间安排一名钻操作员、三名工人以及一名交通疏导员，施工时间估计为2016年3月21日至2016年11月21日（由于滨路采取分阶段施工后进行恢复路面，可进行下一阶段施工，施工时间存在较大不确定因素）。专业资料第三章施工案及技术措施第一节超前钻钻机简介GXY-1型立轴式钻机适用于各种混凝土结构的检查等,根据地层的不同,可选用金刚、硬质合金、螺旋等钻头钻进。钻机特点：1、钻机输入功率大，输出扭矩大，钻进能力强。2、钻机输出转速围宽，既适用于工程地质勘察，又适用于金刚岩芯钻探。3、钻机配有开箱式回转器，便于口操作。4、具有油压给进机构，立轴上端配有球卡式夹持机构，提高钻进效率，减轻工人劳动强度。5、钻机配有主动钻杆，可实现不停车倒杆，效率高，安全可靠。6、钻机采用双片常闭磨擦式离合器，开闭灵活，操作调整便。7、钻机变速箱采用汽车变速箱式结构，单手把变速，并具有互锁机构，操作便8、钻机与水泵分离，水泵、钻机单独配备动力，可以提高钻机的输出扭矩，特别在进入深钻进时不会因动力下降，致水泵使用发生矛盾，避免出现事故。9、钻机结构紧凑，体积小,重量轻，最大部件在100kg以，便于解体及搬运,适用于丘陵或山区工作。主要技术参数：1、钻进能力径：150，76mm深：50，150m钻倾角：360°2、钻杆直径：43mm3、回转器转速：（正转）61;163;338;654，（反转）45r/min行程：500mm最大加压力：20kN最大起拔力：25kN立轴下端离地面最大距离：600mm4、卷扬机提升速度：0.2;0.52;1.05;2.06m/s最大起重能力（单绳低速）:15kN5、动力柴油机：S1100或S1100M电动机:11kW,2200r/min6、重量：约500kg7、夕卜形尺寸（运输状态,长X宽X高）：1450x970x1280mm第二节超前钻施工流程专业资料1）开前应对钻探设备安装质量、水、电、交通、场地、安全防护设施等面做好全面检查验收，必须达到施工设计和安全技术要求。2）施工所用的工具材料，如钻具、钻头、套管、油...
