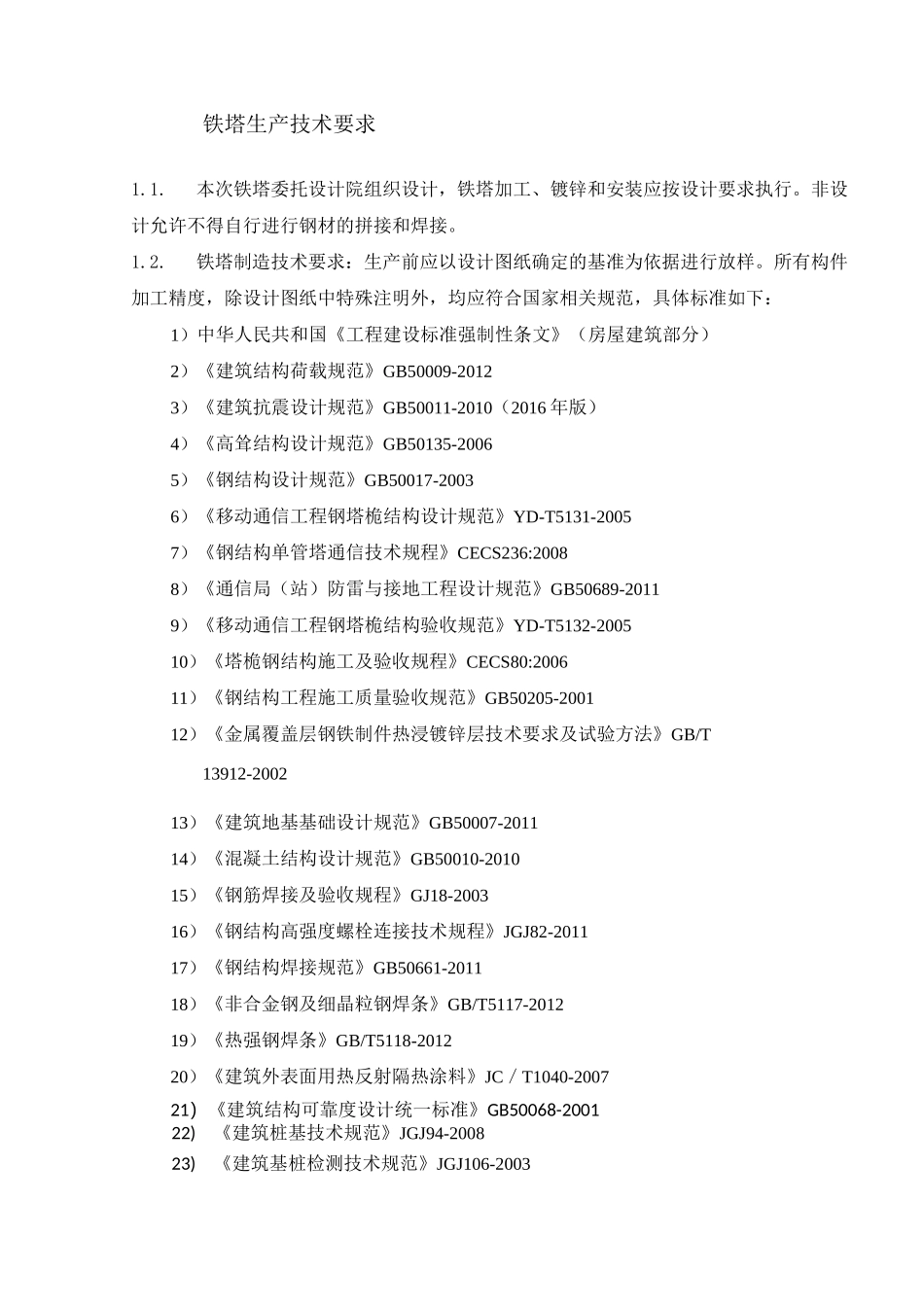

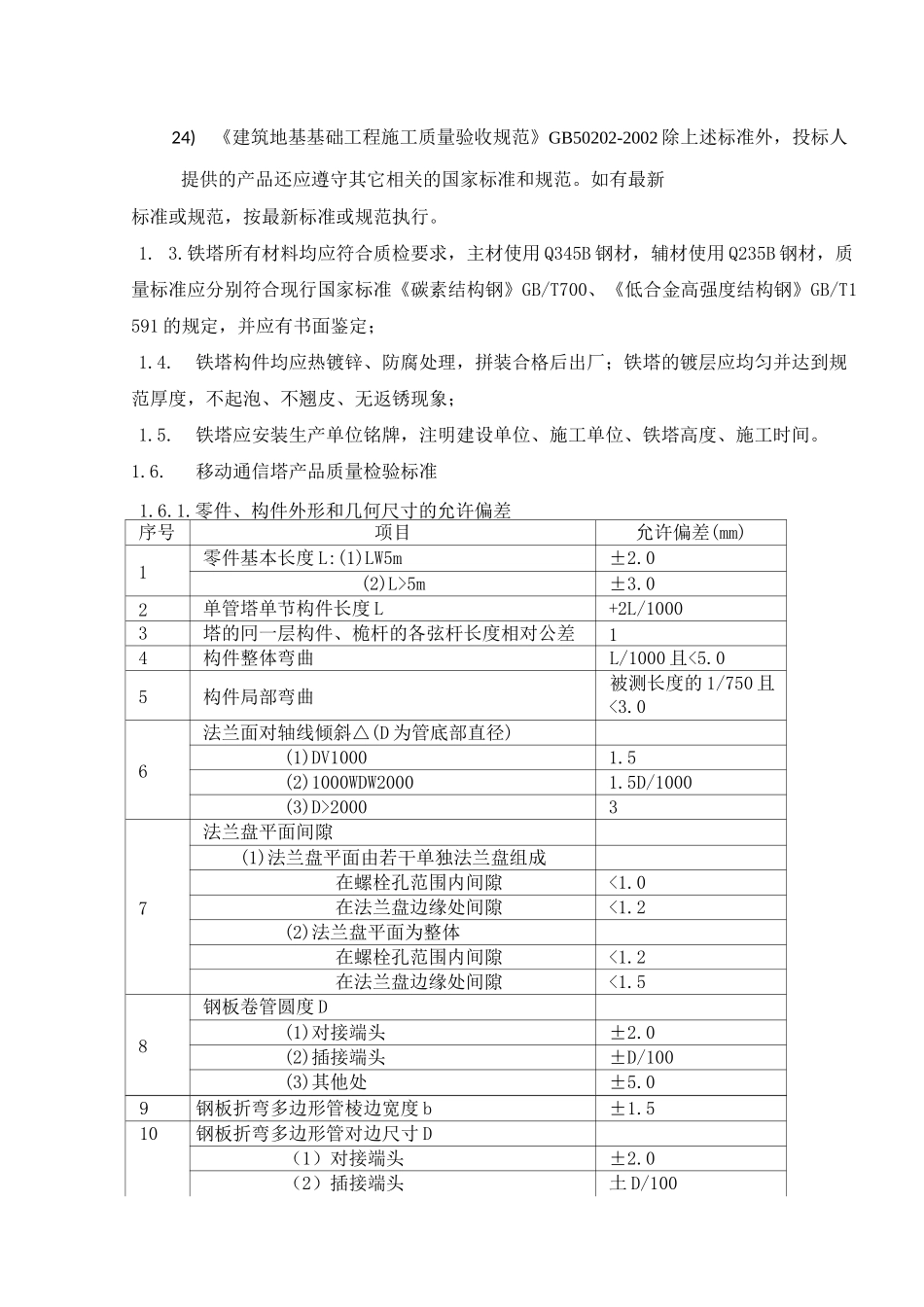

附件一角钢塔技术要求铁塔生产技术要求1.1.本次铁塔委托设计院组织设计，铁塔加工、镀锌和安装应按设计要求执行。非设计允许不得自行进行钢材的拼接和焊接。1.2.铁塔制造技术要求：生产前应以设计图纸确定的基准为依据进行放样。所有构件加工精度，除设计图纸中特殊注明外，均应符合国家相关规范，具体标准如下：1）中华人民共和国《工程建设标准强制性条文》（房屋建筑部分）2）《建筑结构荷载规范》GB50009-20123）《建筑抗震设计规范》GB50011-2010（2016年版）4）《高耸结构设计规范》GB50135-20065）《钢结构设计规范》GB50017-20036）《移动通信工程钢塔桅结构设计规范》YD-T5131-20057）《钢结构单管塔通信技术规程》CECS236:20088）《通信局（站）防雷与接地工程设计规范》GB50689-20119）《移动通信工程钢塔桅结构验收规范》YD-T5132-200510）《塔桅钢结构施工及验收规程》CECS80:200611）《钢结构工程施工质量验收规范》GB50205-200112）《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912-200213）《建筑地基基础设计规范》GB50007-201114）《混凝土结构设计规范》GB50010-201015）《钢筋焊接及验收规程》GJ18-200316）《钢结构高强度螺栓连接技术规程》JGJ82-201117）《钢结构焊接规范》GB50661-201118）《非合金钢及细晶粒钢焊条》GB/T5117-201219）《热强钢焊条》GB/T5118-201220）《建筑外表面用热反射隔热涂料》JC／T1040-200721）《建筑结构可靠度设计统一标准》GB50068-200122)《建筑桩基技术规范》JGJ94-200823)《建筑基桩检测技术规范》JGJ106-200324)《建筑地基基础工程施工质量验收规范》GB50202-2002除上述标准外，投标人提供的产品还应遵守其它相关的国家标准和规范。如有最新标准或规范，按最新标准或规范执行。1.3.铁塔所有材料均应符合质检要求，主材使用Q345B钢材，辅材使用Q235B钢材，质量标准应分别符合现行国家标准《碳素结构钢》GB/T700、《低合金高强度结构钢》GB/T1591的规定，并应有书面鉴定；1.4.铁塔构件均应热镀锌、防腐处理，拼装合格后出厂；铁塔的镀层应均匀并达到规范厚度，不起泡、不翘皮、无返锈现象；1.5.铁塔应安装生产单位铭牌，注明建设单位、施工单位、铁塔高度、施工时间。1.6.移动通信塔产品质量检验标准1.6.1.零件、构件外形和几何尺寸的允许偏差序号项目允许偏差(mm)1零件基本长度L:(1)LW5m±2.0(2)L>5m±3.02单管塔单节构件长度L+2L/10003塔的冋一层构件、桅杆的各弦杆长度相对公差14构件整体弯曲L/1000且<5.05构件局部弯曲被测长度的1/750且<3.06法兰面对轴线倾斜△(D为管底部直径)(1)DV10001.5(2)1000WDW20001.5D/1000(3)D>200037法兰盘平面间隙(1)法兰盘平面由若干单独法兰盘组成在螺栓孔范围内间隙<1.0在法兰盘边缘处间隙<1.2(2)法兰盘平面为整体在螺栓孔范围内间隙<1.2在法兰盘边缘处间隙<1.58钢板卷管圆度D(1)对接端头±2.0(2)插接端头±D/100(3)其他处±5.09钢板折弯多边形管棱边宽度b±1.510钢板折弯多边形管对边尺寸D（1）对接端头±2.0（2）插接端头土D/100（3）其他处±5.011桅杆或组合构件的横杆和斜杆在平面内和平面外的偏移±3.012构件上节点板（1）节点板在平面内偏移1（2）节点板在平面外偏移2（3）节点板上螺栓孔偏移1（4）有多个节点板时，任意两组孔距或节点板上孔与准线的距离±1.513固定拉线用的节点板在平面内和平面外的偏移21.6.2.焊缝的标准1、对于重要部位或设计要求的焊缝按GB50205-2001的规定进行二级检验；对于其它部位或设计无要求的焊缝按GB50205-2001的规定进行三级检验。2、焊缝质量在外观上应符合下列要求：（1）具有平滑的细鳞形表面、无折皱、间断和未焊满的陷槽，并与基本金属平滑连接。（2）焊缝金属应细密无裂纹、夹渣等缺陷。（3）焊缝咬边深度不得超过0.5mm,累计总长度不得超过焊缝长度的20%。（4）对于施焊困难的地方或焊缝高度大于10mm时，焊缝咬边深度不得超过1.0mm，累计总长度不得超过焊缝长度的25%。1.6.3.对首次采用的钢材、焊接材料、焊接方法，应进行焊接工艺评定，并应根据焊接工艺评定报告确定焊接工艺。1.6.4.焊条、焊丝、焊剂等焊接材料与母材的匹配应符...
