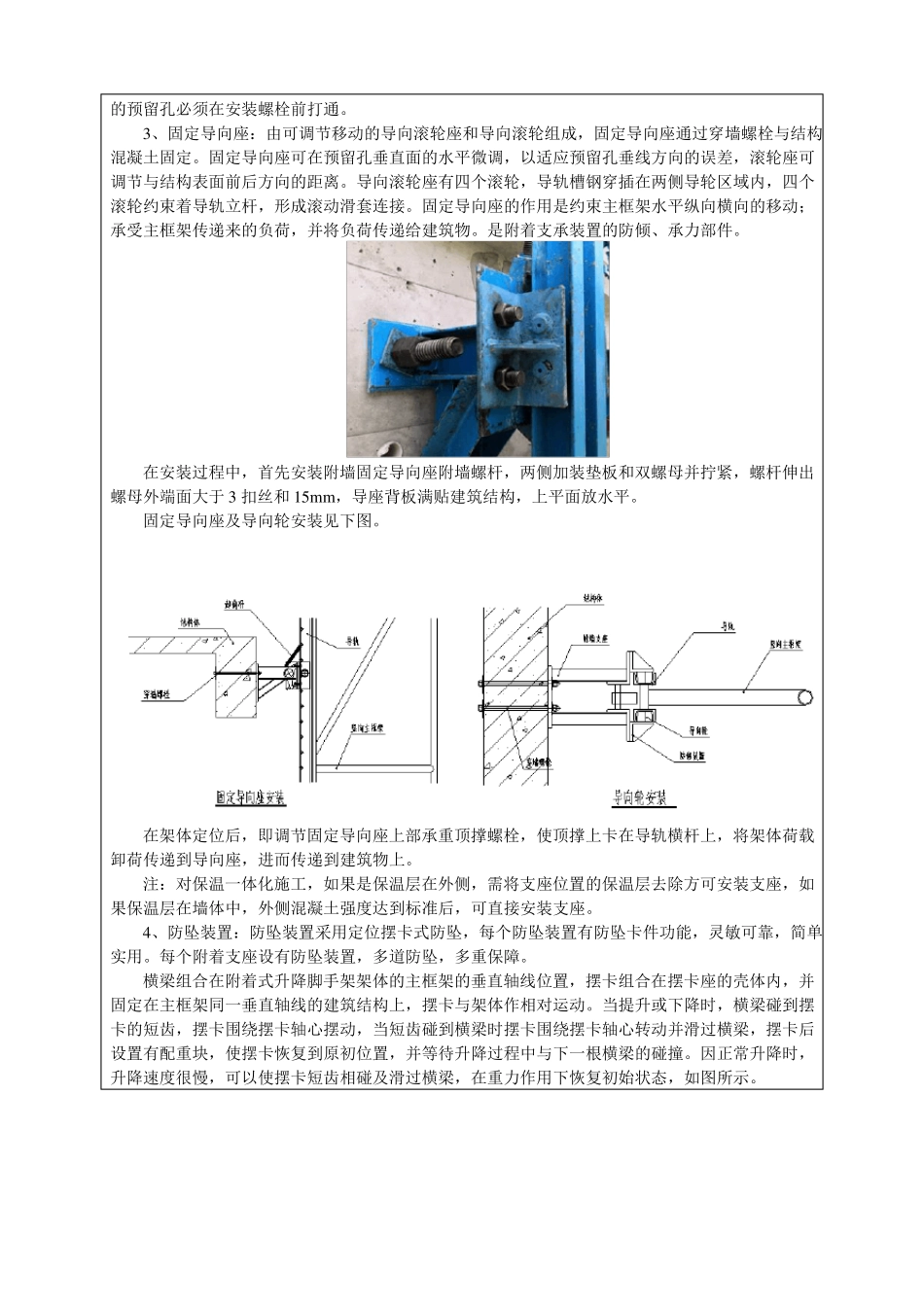

安全技术交底记录年月日工程名称分项工程名称交底内容：分部工程名称主体工程附着式升降脚手架施工技术交底1工程概况本工程总建筑面积约万平方米，建筑高度m。总建筑面积㎡，地上建筑面积，地下建筑面积㎡，包含住宅楼（1#～7#楼）、社区服务站（8#楼）、商业配套（9#楼）及地下车库。2施工部署2.1提升架附着支座处的预留预埋本工程拟从第2层顶开始组装全钢型升降脚手架，因此从第3层开始预留预埋工作，该处机位处只预留预埋附墙固定导向座安装孔，从第4层开始每机位每层均预留预埋两套孔（支座两个，吊点支座一个），另一个孔视提升设备在机位导轨的一侧来预留预埋，二孔水平距离在350～400mm左右。长钢梁处使用斜拉方式，在支座上方约1m处增加一处预埋。1、施工现场负责人应该根据以上所述，按现场实际情况确定穿墙螺杆孔洞预留位置尺寸，及时提供给操作班组，做好技术要求及交底，按要求预埋好塑料管。2、预留孔：当外墙楼板面准备浇筑底板梁混凝土时，按照我公司提供的本项目的全钢型升降脚手架机位布置图预留相应安装孔，结构边梁处预留孔使用内孔38mm、壁厚大于2mm的PVC塑料管即可，管两端用宽胶布封住，以防止混凝土浇灌时进入管内而堵塞预埋孔；柱子处预留孔使用内孔38mm、壁厚大于2mm的钢管即可，管两端用宽胶布封住，以防止混凝土浇灌时进入管内而堵塞预埋孔。预埋形式如下图所示：随着主体上升，上面各层也应同样预埋，且应保证与下面各层预留孔的垂直度。当主体施工至组装层以上第2层时开始预埋上吊挂件穿墙螺杆孔洞塑料管，预埋方法如图所示预埋在梁或剪力墙上，预埋时竖直方向在距离结构板100mm处。注意：在埋设时预留孔必须垂直于结构外表面，吊挂件附墙螺栓孔与固定导向座附墙螺栓孔相距350～400mm。预留孔左右位移误差应小于20mm。施工现场负责人应该根据以上所述，按现场实际情况确定穿墙螺杆孔洞预留位置尺寸，及时提供给操作班组，做好技术要求及交底，按要求预埋好塑料管或者钢管。螺栓孔洞的位置和各项垂直度的检查，必须在浇筑砼前后由全钢型升降脚手架分包单位进行检查和验收，如检查时发现有未通的预留孔必须在安装螺栓前打通。3、固定导向座：由可调节移动的导向滚轮座和导向滚轮组成，固定导向座通过穿墙螺栓与结构混凝土固定。固定导向座可在预留孔垂直面的水平微调，以适应预留孔垂线方向的误差，滚轮座可调节与结构表面前后方向的距离。导向滚轮座有四个滚轮，导轨槽钢穿插在两侧导轮区域内，四个滚轮约束着导轨立杆，形成滚动滑套连接。固定导向座的作用是约束主框架水平纵向横向的移动；承受主框架传递来的负荷，并将负荷传递给建筑物。是附着支承装置的防倾、承力部件。在安装过程中，首先安装附墙固定导向座附墙螺杆，两侧加装垫板和双螺母并拧紧，螺杆伸出螺母外端面大于3扣丝和15mm，导座背板满贴建筑结构，上平面放水平。固定导向座及导向轮安装见下图。在架体定位后，即调节固定导向座上部承重顶撑螺栓，使顶撑上卡在导轨横杆上，将架体荷载卸荷传递到导向座，进而传递到建筑物上。注：对保温一体化施工，如果是保温层在外侧，需将支座位置的保温层去除方可安装支座，如果保温层在墙体中，外侧混凝土强度达到标准后，可直接安装支座。4、防坠装置：防坠装置采用定位摆卡式防坠，每个防坠装置有防坠卡件功能，灵敏可靠，简单实用。每个附着支座设有防坠装置，多道防坠，多重保障。横梁组合在附着式升降脚手架架体的主框架的垂直轴线位置，摆卡组合在摆卡座的壳体内，并固定在主框架同一垂直轴线的建筑结构上，摆卡与架体作相对运动。当提升或下降时，横梁碰到摆卡的短齿，摆卡围绕摆卡轴心摆动，当短齿碰到横梁时摆卡围绕摆卡轴心转动并滑过横梁，摆卡后设置有配重块，使摆卡恢复到原初位置，并等待升降过程中与下一根横梁的碰撞。因正常升降时，升降速度很慢，可以使摆卡短齿相碰及滑过横梁，在重力作用下恢复初始状态，如图所示。防坠器两侧由侧挡板定位并承载，背面由背立板遮挡，上部由盖板覆盖，且其所处空间较窄，只有正向面对导轨区域才是开敝位置，因此，比较好的防止了施工中各种混凝土、砂浆渣等对防坠器的损坏，上部尘土也不会污...
