长输管道施工技术VIP免费

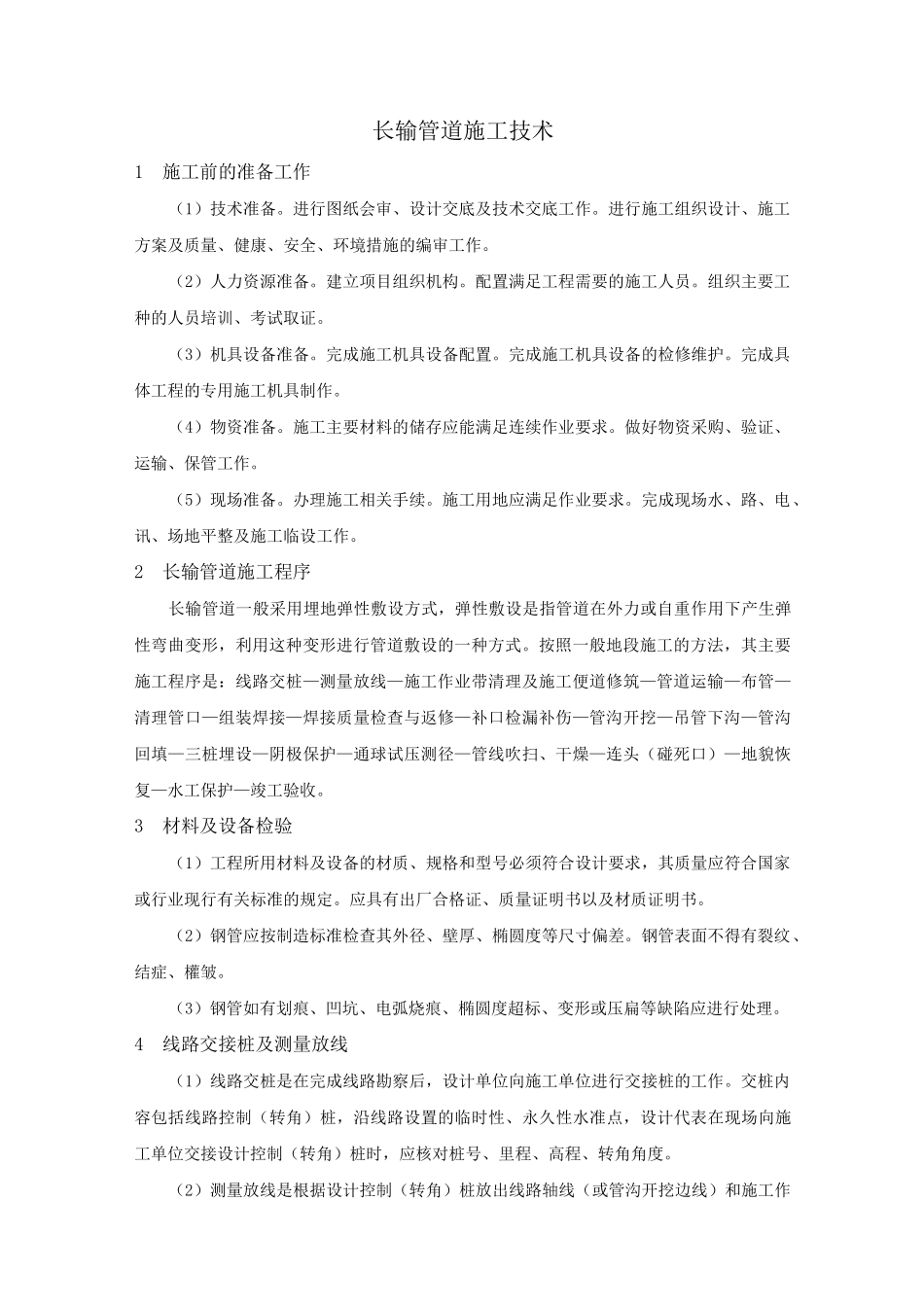

长输管道施工技术1施工前的准备工作（1）技术准备。进行图纸会审、设计交底及技术交底工作。进行施工组织设计、施工方案及质量、健康、安全、环境措施的编审工作。（2）人力资源准备。建立项目组织机构。配置满足工程需要的施工人员。组织主要工种的人员培训、考试取证。（3）机具设备准备。完成施工机具设备配置。完成施工机具设备的检修维护。完成具体工程的专用施工机具制作。（4）物资准备。施工主要材料的储存应能满足连续作业要求。做好物资采购、验证、运输、保管工作。（5）现场准备。办理施工相关手续。施工用地应满足作业要求。完成现场水、路、电、讯、场地平整及施工临设工作。2长输管道施工程序长输管道一般采用埋地弹性敷设方式，弹性敷设是指管道在外力或自重作用下产生弹性弯曲变形，利用这种变形进行管道敷设的一种方式。按照一般地段施工的方法，其主要施工程序是：线路交桩—测量放线—施工作业带清理及施工便道修筑—管道运输—布管—清理管口—组装焊接—焊接质量检查与返修—补口检漏补伤—管沟开挖—吊管下沟—管沟回填—三桩埋设—阴极保护—通球试压测径—管线吹扫、干燥—连头（碰死口）—地貌恢复—水工保护—竣工验收。3材料及设备检验（1）工程所用材料及设备的材质、规格和型号必须符合设计要求，其质量应符合国家或行业现行有关标准的规定。应具有出厂合格证、质量证明书以及材质证明书。（2）钢管应按制造标准检查其外径、壁厚、椭圆度等尺寸偏差。钢管表面不得有裂纹、结症、權皱。（3）钢管如有划痕、凹坑、电弧烧痕、椭圆度超标、变形或压扁等缺陷应进行处理。4线路交接桩及测量放线（1）线路交桩是在完成线路勘察后，设计单位向施工单位进行交接桩的工作。交桩内容包括线路控制（转角）桩，沿线路设置的临时性、永久性水准点，设计代表在现场向施工单位交接设计控制（转角）桩时，应核对桩号、里程、高程、转角角度。（2）测量放线是根据设计控制（转角）桩放出线路轴线（或管沟开挖边线）和施工作业带边界线。在线路轴线（或管沟开挖边线）和施工作业带边界线上加设百米桩，管道水平转角较大时，应增设加密桩。山区和地形起伏较大地段，其纵向转角变坡点应根据施工图或管道施工测量成果表所标明的变坡点位置、角度、曲率半径等参数放线。5施工作业带清理及施工便道修筑（1）施工作业带清理。施工作业带占地宽度应和管道的直径、开挖土方的类型和体积、所使用的机械以及管道安装方法相适应。在施工作业带范围内，对影响施工机具通行或施工作业的石块、杂草、树木清理干净。注意防止水土流失和保护标志桩不受到破坏。（2）施工便道修筑。施工通道是连接国家正规公路与施工作业带之间的道路，施工便道应平坦，并具有足够的承载能力，能保证施工车辆和设备的行驶安全。施工便道路面宽度宜大于4m,并与公路平缓接通，每2km宜设置一个会车处，弯道和会车处的路面宽度宜大于10m，弯道的转弯半径宜大于18m。6防腐管的装卸、运输及保管（1）装卸。防腐管装卸不得损伤防腐层，应用不损伤管口的专用吊具，弯管应采取吊管带装卸。（2）运输。防腐管装车前，应核对防腐管的防腐等级、材质、壁厚，不宜将不同防腐等级、材质、壁厚的防腐管混装，防腐管与车架或立柱之间、防腐管之间、防腐管与捆扎绳之间应设置橡皮板或其他软质材料衬垫。（3）保管。防腐管的存放和堆置高度应保证管子不会发生损伤和永久变形，采取防止滚落的措施。不同规格、材质的防腐钢管应分开堆放。每层防腐管之间应垫放软垫，最下层的管子下铺垫两排枕木或沙袋，管子距地面的距离宜大于200mm，防腐管运抵施工现场后,露天存放时间超过3个月时应采取防护措施。7布管及现场坡口加工（1）布管1）按设计图纸规定的钢管材质、规格和防腐层等级布管。布管前测量管口周长、直径，进行匹配组对。沟上布管前每根管子应设置管墩，平原地区管墩的髙度宜为0）4〜0）5m，山区应根据地形变化设置，用袋装软质材料作为管墩，管与管首尾相接处宜错开一个管径。2）沟上布管及组装焊接时，管道的边缘至管沟边缘应保持足够的安全距离。（2）根据焊接工艺规程加工、检查坡口。复合型坡口宜在施工现场采用坡口...
