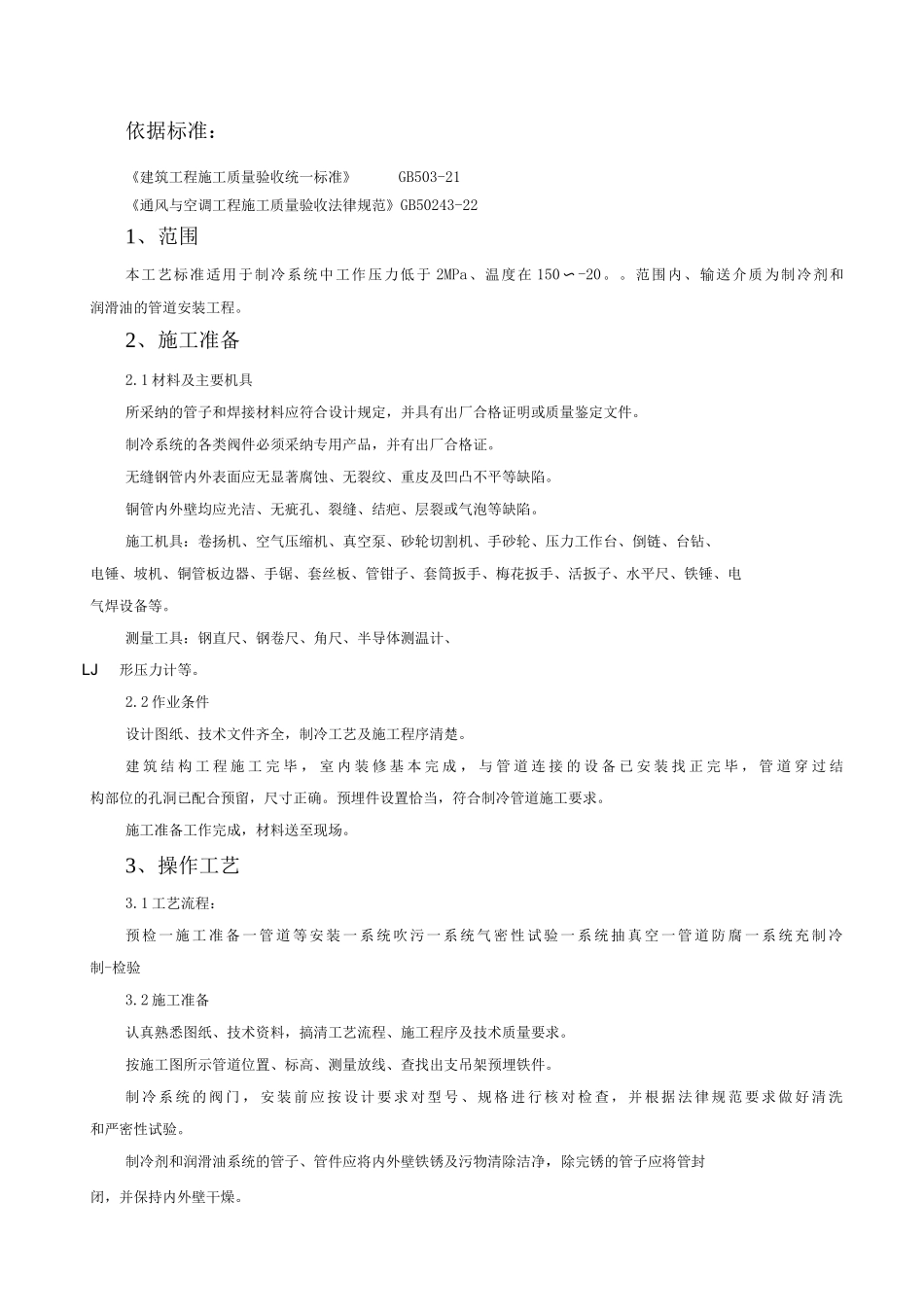

制冷管道安装施工方案编制人:******审核人:******审批人:******有限公司项目部**** 年**月**日依据标准：《建筑工程施工质量验收统一标准》GB503-21《通风与空调工程施工质量验收法律规范》GB50243-221、范围本工艺标准适用于制冷系统中工作压力低于 2MPa、温度在 150〜-20。。范围内、输送介质为制冷剂和润滑油的管道安装工程。2、施工准备2.1 材料及主要机具所采纳的管子和焊接材料应符合设计规定，并具有出厂合格证明或质量鉴定文件。制冷系统的各类阀件必须采纳专用产品，并有出厂合格证。无缝钢管内外表面应无显著腐蚀、无裂纹、重皮及凹凸不平等缺陷。铜管内外壁均应光洁、无疵孔、裂缝、结疤、层裂或气泡等缺陷。施工机具：卷扬机、空气压缩机、真空泵、砂轮切割机、手砂轮、压力工作台、倒链、台钻、电锤、坡机、铜管板边器、手锯、套丝板、管钳子、套筒扳手、梅花扳手、活扳子、水平尺、铁锤、电气焊设备等。测量工具：钢直尺、钢卷尺、角尺、半导体测温计、LJ形压力计等。2.2 作业条件设计图纸、技术文件齐全，制冷工艺及施工程序清楚。建 筑 结 构 工 程 施 工 完 毕 ， 室 内 装 修 基 本 完 成 ， 与 管 道 连 接 的 设 备 已 安 装 找 正 完 毕 ， 管 道 穿 过 结构部位的孔洞已配合预留，尺寸正确。预埋件设置恰当，符合制冷管道施工要求。施工准备工作完成，材料送至现场。3、操作工艺3.1 工艺流程：预 检 一 施 工 准 备 一 管 道 等 安 装 一 系 统 吹 污 一 系 统 气 密 性 试 验 一 系 统 抽 真 空 一 管 道 防 腐 一 系 统 充 制 冷制-检验3.2 施工准备认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求。按施工图所示管道位置、标高、测量放线、查找出支吊架预埋铁件。制 冷 系 统 的 阀 门 ， 安 装 前 应 按 设 计 要 求 对 型 号 、 规 格 进 行 核 对 检 查 ， 并 根 据 法 律 规 范 要 求 做 好 清 洗和严密性试验。制冷剂和润滑油系统的管子、管件应将内外壁铁锈及污物清除洁净，除完锈的管子应将管封闭，并保持内外壁干燥。根 据 设 计 规 定 ， 预 制 加 工 支 吊 管 架 、 须 保 温 的 管 道 、 支 架 与 管 子 接 触 处 应 用 经 防 腐 处 理 的 木 垫隔垫。木垫厚度应与保温层厚度相同。支吊架型式间距见表。制冷管...
