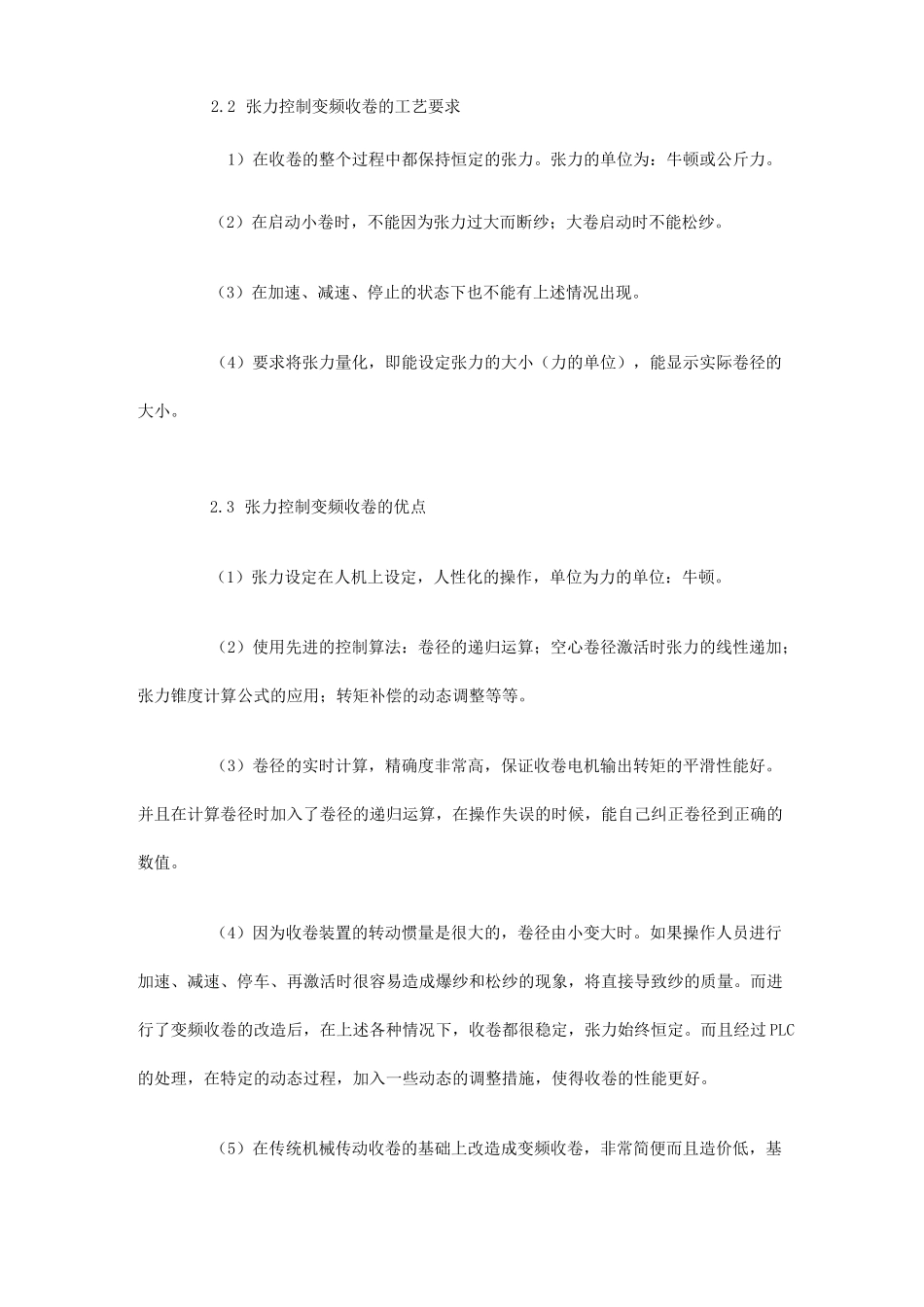

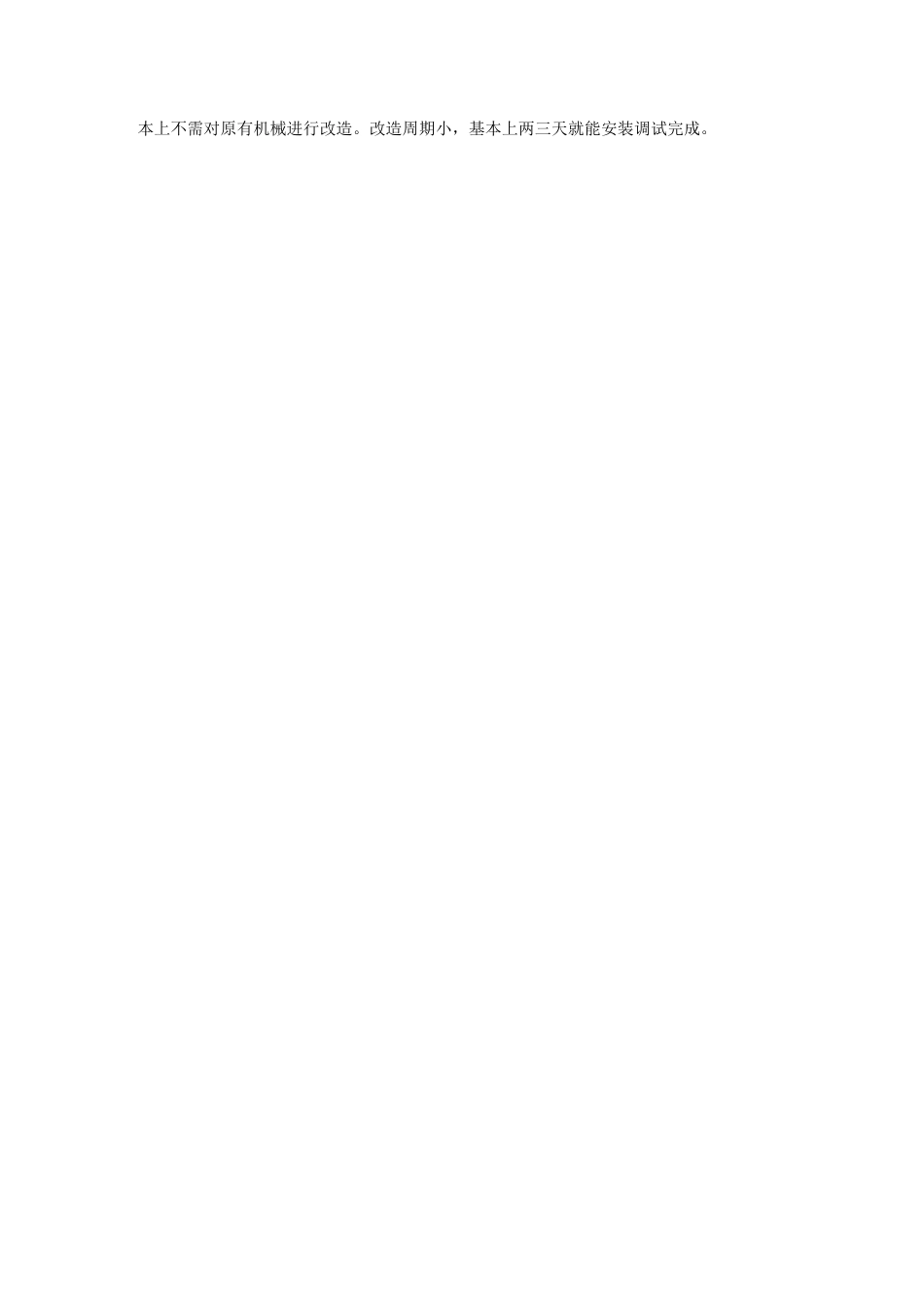

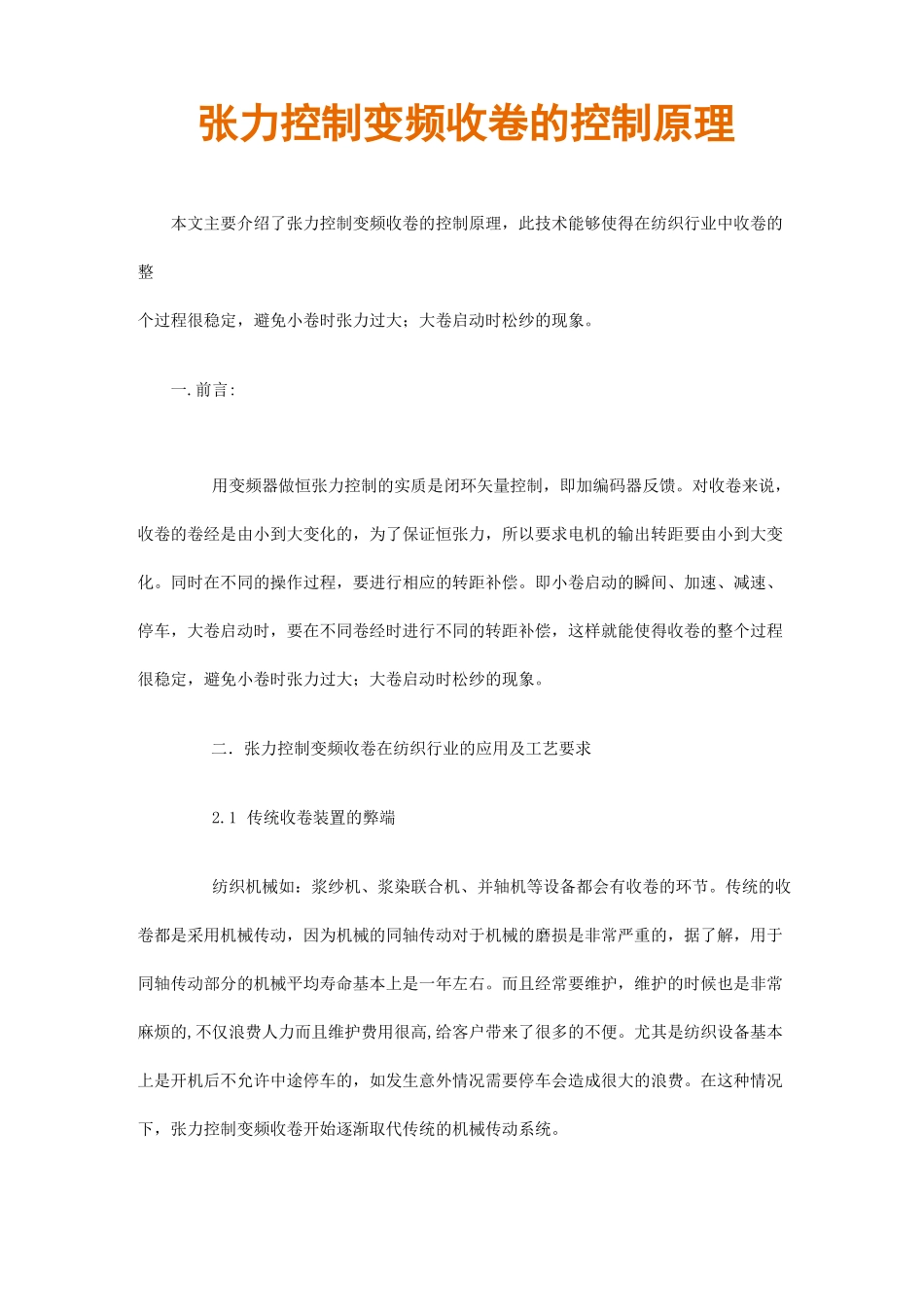

张力控制变频收卷的控制原理本文主要介绍了张力控制变频收卷的控制原理，此技术能够使得在纺织行业中收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。一.前言:用变频器做恒张力控制的实质是闭环矢量控制，即加编码器反馈。对收卷来说，收卷的卷经是由小到大变化的，为了保证恒张力，所以要求电机的输出转距要由小到大变化。同时在不同的操作过程，要进行相应的转距补偿。即小卷启动的瞬间、加速、减速、停车，大卷启动时，要在不同卷经时进行不同的转距补偿，这样就能使得收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。二．张力控制变频收卷在纺织行业的应用及工艺要求2.1传统收卷装置的弊端纺织机械如：浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。传统的收卷都是采用机械传动，因为机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年左右。而且经常要维护，维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给客户带来了很多的不便。尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动系统。2.2张力控制变频收卷的工艺要求1）在收卷的整个过程中都保持恒定的张力。张力的单位为：牛顿或公斤力。（2）在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。（3）在加速、减速、停止的状态下也不能有上述情况出现。（4）要求将张力量化，即能设定张力的大小（力的单位），能显示实际卷径的大小。2.3张力控制变频收卷的优点（1）张力设定在人机上设定，人性化的操作，单位为力的单位：牛顿。（2）使用先进的控制算法：卷径的递归运算；空心卷径激活时张力的线性递加；张力锥度计算公式的应用；转矩补偿的动态调整等等。（3）卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。并且在计算卷径时加入了卷径的递归运算，在操作失误的时候，能自己纠正卷径到正确的数值。（4）因为收卷装置的转动惯量是很大的，卷径由小变大时。如果操作人员进行加速、减速、停车、再激活时很容易造成爆纱和松纱的现象，将直接导致纱的质量。而进行了变频收卷的改造后，在上述各种情况下，收卷都很稳定，张力始终恒定。而且经过PLC的处理，在特定的动态过程，加入一些动态的调整措施，使得收卷的性能更好。（5）在传统机械传动收卷的基础上改造成变频收卷，非常简便而且造价低，基本上不需对原有机械进行改造。改造周期小，基本上两三天就能安装调试完成。FLC4DA（6）克服了机械收卷对机械磨损的弊端，延长机械的使用寿命。方便维护设备。图1系统构成及系统框图三.变频收卷的控制原理及调试过程3.1卷径的计算原理根据V1=V2来计算收卷的卷径。因为V1=s1*R1,V2=s2*Rx。因为在相同的时间内由测长辊走过的纱的长度与收卷收到的纱的长度是相等的。即L1/At=L2/At,An1*C1=An2*C2/i（An1单位时间内牵引电机运行的圈数、An2单位时间内收卷电机运行的圈数、C1-—测长辊的周长、C2-—收卷盘头的周长、i-—减速比）An1*n*D1=An2*n*D2/iD2=An1*D1*i/An2，因为An2=AP2/P2（AP2―-收卷编码器产生的脉冲数、P2-—收卷编码器的线数）°An1=AP1/P1取An1=1，即测长辊转一圈，由霍尔开关产生一个信号接到PLC。那么D2=D1*i*P2/AP2，这样收卷盘头的卷径就得到了。变频器3.2收卷的动态过程分析要能保证收卷过程的平稳性，不论是大卷、小卷、加速、减速、激活、停车都能保证张力的恒定。需要进行转矩的补偿。整个系统要激活起来，首先要克服静摩擦力所产生的转矩，简称静摩擦转矩，静摩擦转矩只在激活的瞬间起作用；正常运行时要克服滑动摩擦力产生地滑动摩擦转矩，滑动摩擦转矩在运行当中一直都存在，并且在低速、高速时的大小是不一样的。需要进行不同大小的补偿，系统在加速、减速、停车时为克服系统的惯量，也要进行相应的转矩补偿，补偿的量与运行的速度也有相应的比例关系。在不同车速的时候，补偿的系数是不同的。即加速转矩、减速转矩、停车转矩、激活转矩；克服了这些因素，还要克服负载转矩...
