AC10配合比报告(颜料)VIP免费

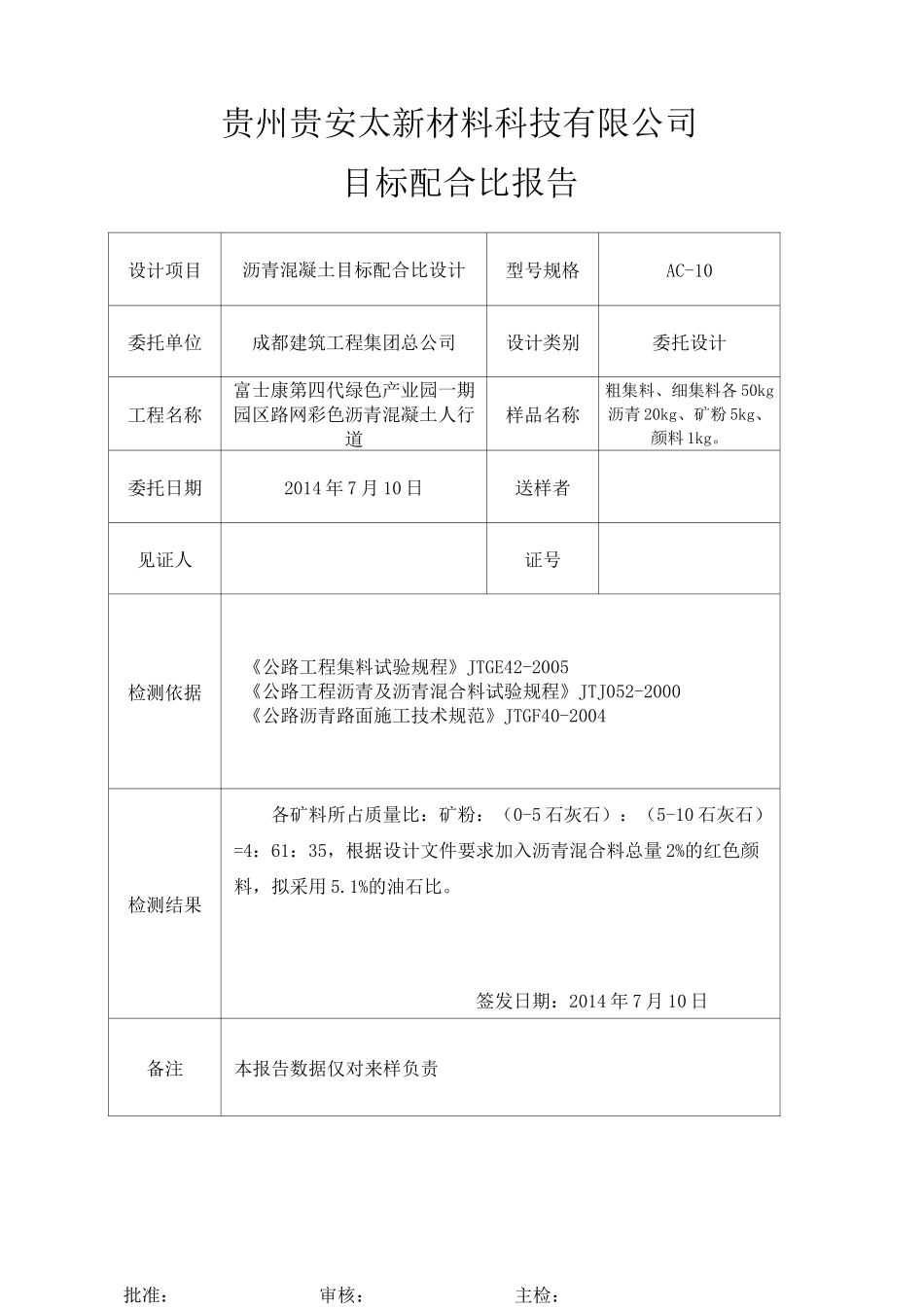

贵州贵安太新材料科技有限公司目标配合比报告设计项目沥青混凝土目标配合比设计型号规格AC-10委托单位成都建筑工程集团总公司设计类别委托设计工程名称富士康第四代绿色产业园一期园区路网彩色沥青混凝土人行道样品名称粗集料、细集料各50kg沥青20kg、矿粉5kg、颜料1kg。委托日期2014年7月10日送样者见证人证号检测依据《公路工程集料试验规程》JTGE42-2005《公路工程沥青及沥青混合料试验规程》JTJ052-2000《公路沥青路面施工技术规范》JTGF40-2004检测结果各矿料所占质量比：矿粉：（0-5石灰石）：（5-10石灰石）=4：61：35，根据设计文件要求加入沥青混合料总量2%的红色颜料，拟采用5.1%的油石比。签发日期：2014年7月10日备注本报告数据仅对来样负责批准：审核：主检：富士康第四代绿色产业园一期园区路网AC-10沥青混合料目标配合比设计报告1、概述根据富士康第四代绿色产业园一期园区路网彩色沥青混凝土人行道施工设计要求，贵州贵安太新材料科技有限公司研究院实验室就沥青混合料AC-10型沥青混合料进行目标配合比设计，对设计的混合料进行了高温稳定性和水稳定性检验。2、设计依据1）《公路沥青路面施工技术规范》JTGF40-2004；2）《公路工程集料试验规程》JTGE42-2005；3）《公路工程沥青及沥青混合料试验规程》JTJ052-2000；3、技术指标要求3.1原材料技术要求3.1.1沥青材料依据设计文件及规范，AC-10用脱色沥青、沥青混合料性能分别应满足表3.1、3.2中技术指标要求。表3.1脱色沥青技术要求检验项目技术要求试验方法针入度(25°C,100g,5s),0.1mm60〜80T0604软化点（R&B）,C244T0606延度(5cm/min,15C)cm三100T06053.1.2集料和填料ACT0沥青混合料粗集料及细集料均米用石灰岩，填料米用矿粉、颜料。粗、细集料的技术指标应满足《公路沥青路面施工技术规范》JTGF40-2004的技术要求。3.2AC-10沥青混合料技术要求AC-10沥青混凝土级配范围应满足表3.3中要求.其中AC-10推荐油石比范围为4.0%-6.0%，设计混合料性能需满足表3.4中的技术要求。表3.3AC-10混合料级配范围要求混合料类型通过率（筛孔：mm）%31.526.5191613.29.54.752.361.180.60.30.150.075AC-1010010010010010090-10045-7530-5820-4413-329-236-164-8表3.4面层AC-10沥青混合料性能要求试验项目要求试验方法矿料间隙率%三15T0705空隙率%T0705沥青饱和度%70〜85T0708马歇尔试验稳定度kN三3.0T0709流值mm20〜50T0709浸水残留稳定度%三80T0709冻融劈裂强度比%275T07294、AC-10混合料目标配合比设计4.1原材料检测4.1.1集料和填料根据设计文件及规范要求，富士康第四代绿色产业园一期园区路网彩色沥青混凝土人行道施工所需沥青混合料所用的粗集料、细集料采用本地产石灰岩，填料采用本地产矿粉和颜料。各种集料及填料的检测结果分别见表4.1、表4.2。表4.1集料和填料的筛分结果集料类别通过下列筛孔重量百分率（％）31.526.5191613.29.54.752.361.180.60.30.150.0755-10mm10010010010010095.014.60.60.60.60.60.60.60-5mm10010010010010098.786.466.649.232.319.710.37.4矿粉10010010010010010010010010010095.887.572.9表4.2集料性能检测结果集料类别5-10mm0-5mm矿粉技术要求毛体积相对密度2.6902.6952.776/压碎值（%）12.1//W26洛杉矶磨耗损失(%)13.3//W28石料磨光值(BPN)///242针片状含量(%)///W15砂当量(%)/65/260吸水率0.9//W2.0由表4.1、4.2的彳佥测结果可知，所选集料及填料满足规范及设计要求。4.2AC-10沥青混合料目标配合比设计4.2.1混合料级配确定根据现有集料的颗粒组成及配合比设计经验，初拟出满足设计要求的级配其比例及合成级配分别见表4.5、4.6。表4.5初拟AC-10级配混合料的配合比级配类型集料规格填料5T0mm0-5mm矿粉颜料级配356142%表4.6AC-10初拟级配表混合料类型通过率(筛孑L：mm)%31.526.5191613.29.54.752.361.180.60.30.150.075AC-1010010010010010090—10045—7530—5820—4413—329—236—164—8设计—级配10010010010010097.461.844.834.223.916.110.07.74.2.2混合料油石比确定采用选定级配，分别选用油石比3.5%、4.0%、4.5%、5.0%、5.5%，成型马歇尔试件，检测结果见表4.7。表4.7不同油石比AC-10混合...
