1020型TOC分析操作手册VIP免费

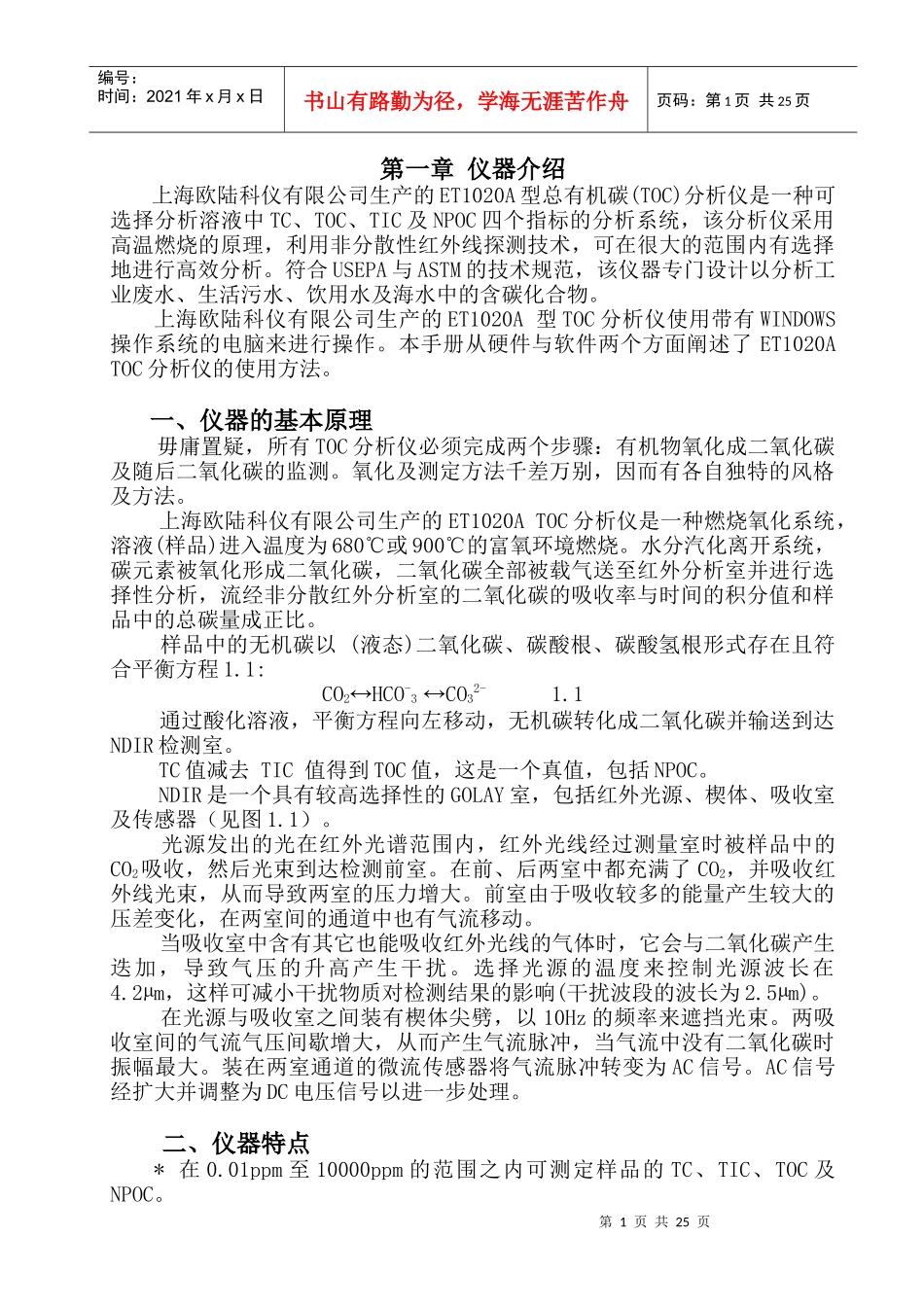

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页第一章仪器介绍上海欧陆科仪有限公司生产的ET1020A型总有机碳(TOC)分析仪是一种可选择分析溶液中TC、TOC、TIC及NPOC四个指标的分析系统，该分析仪采用高温燃烧的原理，利用非分散性红外线探测技术，可在很大的范围内有选择地进行高效分析。符合USEPA与ASTM的技术规范，该仪器专门设计以分析工业废水、生活污水、饮用水及海水中的含碳化合物。上海欧陆科仪有限公司生产的ET1020A型TOC分析仪使用带有WINDOWS操作系统的电脑来进行操作。本手册从硬件与软件两个方面阐述了ET1020ATOC分析仪的使用方法。一、仪器的基本原理毋庸置疑，所有TOC分析仪必须完成两个步骤：有机物氧化成二氧化碳及随后二氧化碳的监测。氧化及测定方法千差万别，因而有各自独特的风格及方法。上海欧陆科仪有限公司生产的ET1020ATOC分析仪是一种燃烧氧化系统，溶液(样品)进入温度为680℃或900℃的富氧环境燃烧。水分汽化离开系统，碳元素被氧化形成二氧化碳，二氧化碳全部被载气送至红外分析室并进行选择性分析，流经非分散红外分析室的二氧化碳的吸收率与时间的积分值和样品中的总碳量成正比。样品中的无机碳以(液态)二氧化碳、碳酸根、碳酸氢根形式存在且符合平衡方程1.1:CO2HCO-3CO32-1.1通过酸化溶液，平衡方程向左移动，无机碳转化成二氧化碳并输送到达NDIR检测室。TC值减去TIC值得到TOC值，这是一个真值，包括NPOC。NDIR是一个具有较高选择性的GOLAY室，包括红外光源、楔体、吸收室及传感器（见图1.1）。光源发出的光在红外光谱范围内，红外光线经过测量室时被样品中的CO2吸收，然后光束到达检测前室。在前、后两室中都充满了CO2，并吸收红外线光束，从而导致两室的压力增大。前室由于吸收较多的能量产生较大的压差变化，在两室间的通道中也有气流移动。当吸收室中含有其它也能吸收红外光线的气体时，它会与二氧化碳产生迭加，导致气压的升高产生干扰。选择光源的温度来控制光源波长在4.2µm，这样可减小干扰物质对检测结果的影响(干扰波段的波长为2.5µm)。在光源与吸收室之间装有楔体尖劈，以10Hz的频率来遮挡光束。两吸收室间的气流气压间歇增大，从而产生气流脉冲，当气流中没有二氧化碳时振幅最大。装在两室通道的微流传感器将气流脉冲转变为AC信号。AC信号经扩大并调整为DC电压信号以进一步处理。二、仪器特点*在0.01ppm至10000ppm的范围之内可测定样品的TC、TIC、TOC及NPOC。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页*内部进样环的进样量可以在25µl，50µl、100µl、200µl,400µl之间选择。*样品环定量进样，准确度好，重现性好。*吸入式进样方式，可连续分析样品。*燃烧温度可在200--9500C内调节（最适温度为680--9500C），最小精度为1度。*分析样品包括溶解固体，如氯化物。各种化学溶液、酸、腐蚀剂的TOC均可定量监测。*样品中含有粒径在400µm以下的悬浮固体时，测定TC、TIC、TOC、NPOC之前不用过滤。燃烧法允许颗粒含有定量的二氧化碳这样测定会更准确。*样品湿化系统全部由惰性材料制成以减少样品在吸入、消解、输送的过程中受污染，同时又适宜多数溶剂、酸、盐。*非分散红外检测器的单光束测定系统可减少因测定室污染或震动引起的误差。从而比传统的二重光束分析系统具有更持久的稳定性。单光束测定系统并不需要精确的光学调节，二室的传感器能有效地缓减因干扰或气流中夹带杂质而导致的影响。*具有对外部重新识别和分析的能力。*设备在维护及使用中所用的光学与机械元件方便易得。*TOC分析仪由一个微处理器来控制燃烧温度、时间设定、数值计算和系统诊断。*对于TC、TIC、TOC、NPOC分别以ppmC和µgC为单位打印结果。*可用2点到10点制作校准曲线。*不用外部命令可自动保留分析的设定条件，包括校正曲线，操作者也可自行设定分析条件或采用默认（缺省）值。*分析条件（次数、温度、体积，时间）随时在屏幕上显示。*无人照看的情况下，样品从瓶内经进样环自动进样，能重复分析样品。*自动进样器供无人操作的情况下分析采用。*样品可选择不同...
