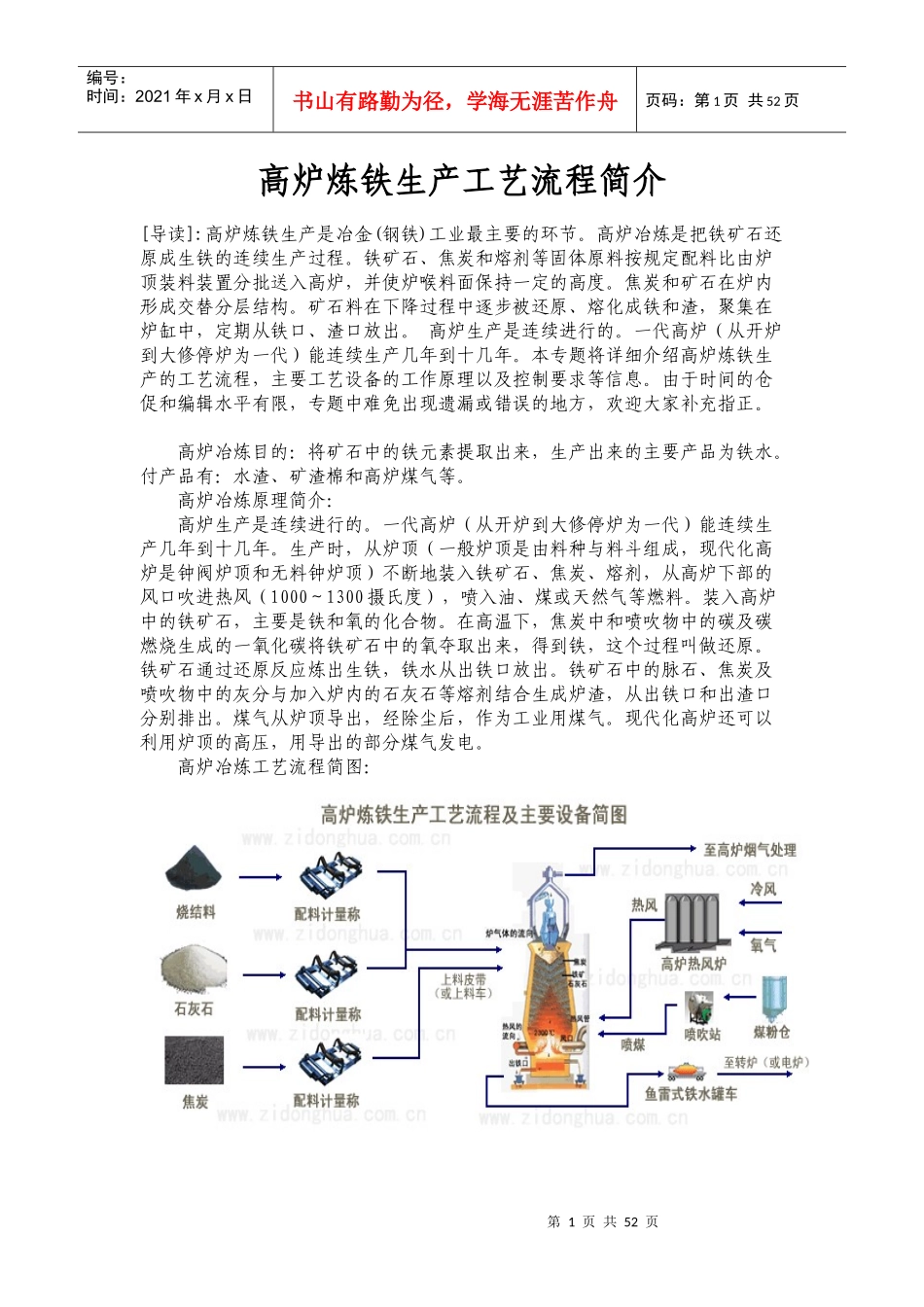

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页高炉炼铁生产工艺流程简介[导读]:高炉炼铁生产是冶金(钢铁)工业最主要的环节。高炉冶炼是把铁矿石还原成生铁的连续生产过程。铁矿石、焦炭和熔剂等固体原料按规定配料比由炉顶装料装置分批送入高炉，并使炉喉料面保持一定的高度。焦炭和矿石在炉内形成交替分层结构。矿石料在下降过程中逐步被还原、熔化成铁和渣，聚集在炉缸中，定期从铁口、渣口放出。高炉生产是连续进行的。一代高炉（从开炉到大修停炉为一代）能连续生产几年到十几年。本专题将详细介绍高炉炼铁生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。高炉冶炼目的：将矿石中的铁元素提取出来，生产出来的主要产品为铁水。付产品有：水渣、矿渣棉和高炉煤气等。高炉冶炼原理简介：高炉生产是连续进行的。一代高炉（从开炉到大修停炉为一代）能连续生产几年到十几年。生产时，从炉顶（一般炉顶是由料种与料斗组成，现代化高炉是钟阀炉顶和无料钟炉顶）不断地装入铁矿石、焦炭、熔剂，从高炉下部的风口吹进热风（1000～1300摄氏度），喷入油、煤或天然气等燃料。装入高炉中的铁矿石，主要是铁和氧的化合物。在高温下，焦炭中和喷吹物中的碳及碳燃烧生成的一氧化碳将铁矿石中的氧夺取出来，得到铁，这个过程叫做还原。铁矿石通过还原反应炼出生铁，铁水从出铁口放出。铁矿石中的脉石、焦炭及喷吹物中的灰分与加入炉内的石灰石等熔剂结合生成炉渣，从出铁口和出渣口分别排出。煤气从炉顶导出，经除尘后，作为工业用煤气。现代化高炉还可以利用炉顶的高压，用导出的部分煤气发电。高炉冶炼工艺流程简图：第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页[高炉工艺]高炉冶炼过程:高炉冶炼是把铁矿石还原成生铁的连续生产过程。铁矿石、焦炭和熔剂等固体原料按规定配料比由炉顶装料装置分批送入高炉，并使炉喉料面保持一定的高度。焦炭和矿石在炉内形成交替分层结构。矿石料在下降过程中逐步被还原、熔化成铁和渣，聚集在炉缸中，定期从铁口、渣口放出。高炉冶炼工艺--炉前操作高炉炉前操作一、炉前操作的任务1、利用开口机、泥炮、堵渣机等专用设备和各种工具，按规定的时间分别打开渣、铁口，放出渣、铁，并经渣铁沟分别流人渣、铁罐内，渣铁出完后封堵渣、铁口，以保证高炉生产的连续进行。2、完成渣、铁口和各种炉前专用设备的维护工作。3、制作和修补撇渣器、出铁主沟及渣、铁沟。4、更换风、渣口等冷却设备及清理渣铁运输线等一系列与出渣出铁相关的工作。二、高炉不能及时出净渣铁，会带来以下不利影响：1、影响炉缸料柱的透气性，造成压差升高，下料速度变慢，严重时还会导致崩料、悬料以及风口灌渣事故。2、炉缸内积存的渣铁过多，造成渣中带铁，烧坏渣口甚至引起爆炸。3、上渣放不好，引起铁口工作失常。4、铁口维护不好。铁口长期过浅，不仅高炉不易出好铁，引起跑大流、漫铁道等炉前事故，直至烧坏炉缸冷却壁，危及高炉的安全生产，有的还会导致高炉长期休风检修，损失惨重。三、炉前操作平台1．风口平台◆概念：在风口下方沿炉缸四周设置的高度距风口中心线1150～1250mm的工作平台，称为风口平台。◆作用：为便于观察风口和检查冷却设备以及进行更换风、渣口等冷却设备的操作。◆要求：宽敞平坦；留有一定的泄水坡度；设有环形吊车。2．出铁场出铁场的要求：◆采用环形或矩形出铁场。◆上空设有天棚。◆设有排烟机和除尘装置。◆设有各种出铁设备。◆铺设有铁水主沟。铁水主沟是从铁口泥套外至撇渣器的铁水沟，铁水和下渣都经此流至撇渣器，一般坡度为5％～l0％。各种类型高炉主沟长度数据见表4—8。表4—8各种类型高炉主沟长度参考数据大型高炉一般采用贮铁式主沟，沟内经常贮存一定深度的铁水(450～600第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页mm)，使铁水流射落时不致直接冲击沟底，见图4—5。贮铁式主沟的另一个...
