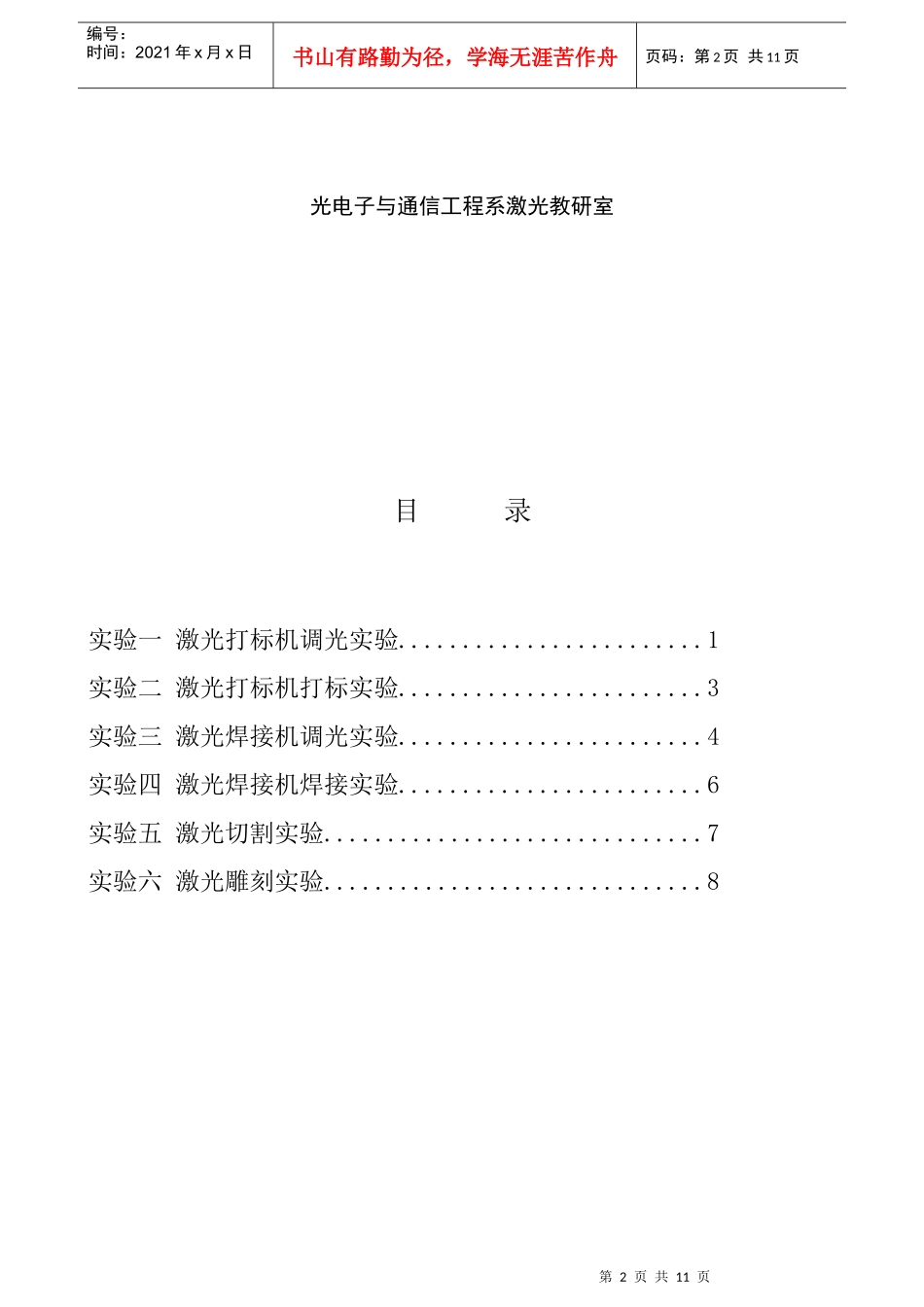

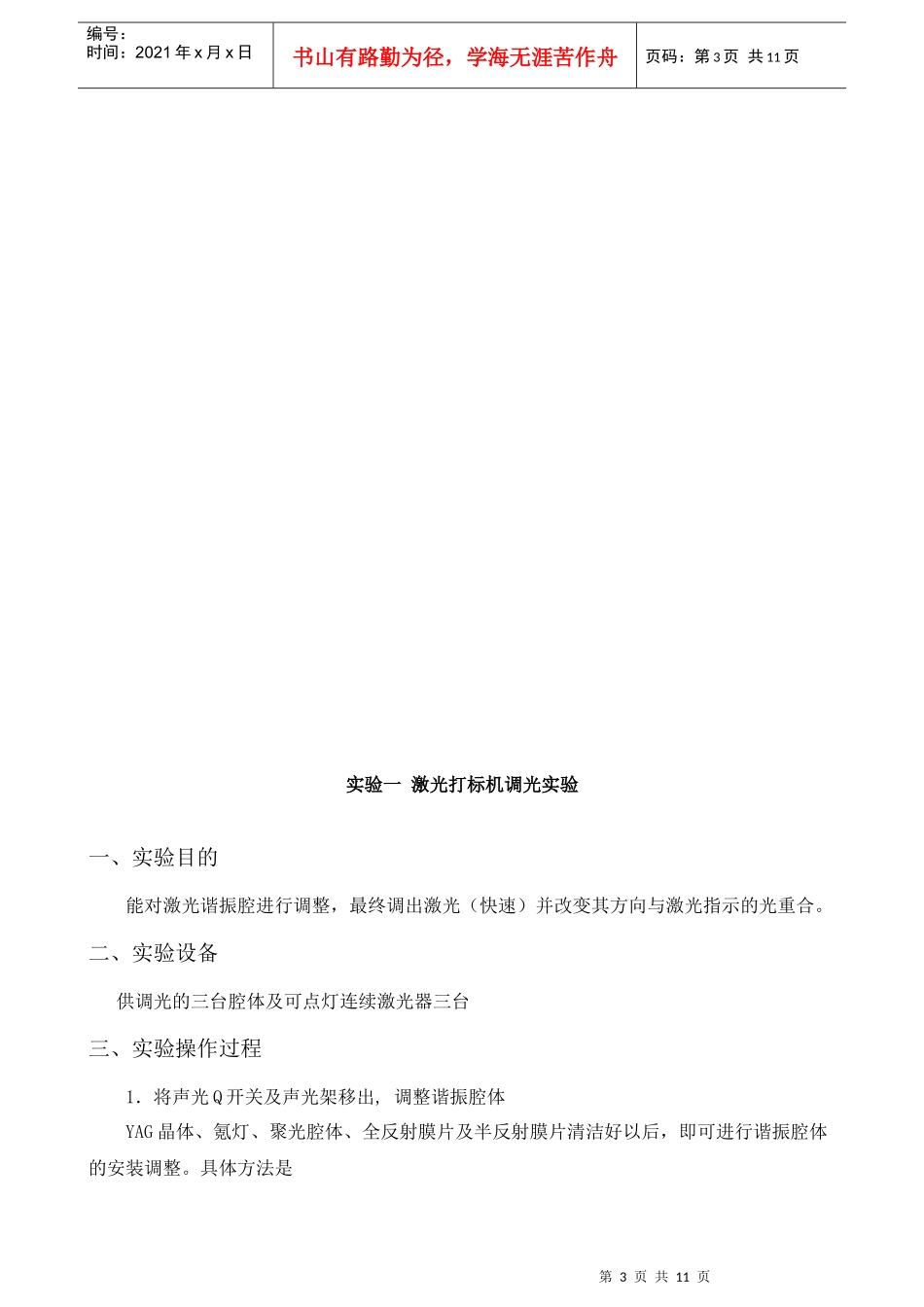

第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页《激光加工工艺与设备》实验指导书第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页光电子与通信工程系激光教研室目录实验一激光打标机调光实验........................1实验二激光打标机打标实验........................3实验三激光焊接机调光实验........................4实验四激光焊接机焊接实验........................6实验五激光切割实验..............................7实验六激光雕刻实验..............................8第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页实验一激光打标机调光实验一、实验目的能对激光谐振腔进行调整,最终调出激光(快速)并改变其方向与激光指示的光重合。二、实验设备供调光的三台腔体及可点灯连续激光器三台三、实验操作过程1.将声光Q开关及声光架移出,调整谐振腔体YAG晶体、氪灯、聚光腔体、全反射膜片及半反射膜片清洁好以后,即可进行谐振腔体的安装调整。具体方法是第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页1)首先,将清洁好的聚光腔体、YAG晶体及氪灯装回原位,启燃机内作指示光标用的He—He激光器。调整He—He激光器指示光轴与YAG晶体几何轴线同轴。当打开指示光开关,指示光发射出红光时,调整指示光架上的四个调节螺钉使指示光从YAG晶体几何中心线穿过。四个调节螺钉分别调节上、下、左、右四个方向。2)将全反射膜片装回原位,调整全反射膜片的位置角度,使最亮的一个反射点与He—He原光束点在截光屏上重合。截光屏可用一张白纸片代替,纸片与He—He激光束呈垂直放在扩束镜的入光面。当指示光穿过全反膜片,如果膜片平面不与指示光垂直,指示光就会有折射现象,用白纸片挡在全反膜片与YAG晶体之间,除指示光主光点外还有折射光点在白纸上,调节膜片架上的调整螺钉使折射光点与指示光光点重合。这时全反膜片的位置基本就确定了。3)装上半反射膜片,调整膜片的位置及角度,使该膜片的反射光点与He—He激光原光束的光点及全反射膜片的反射光点在截光屏上重合。拿一张白纸,把白纸上打一小孔(比光点大2倍左右),将白纸放于输出镜与YAG晶体之间,使指示光从小孔穿过,光射到输出镜时,形成反射。这时除有主光点从小孔穿过外,还有反射光点在小孔四周的白纸上,调节膜片架上的调整螺钉使两个光点重合。2.激光的调整经过上述调整后,YAG晶体与膜片之间的位置已基本确定。开启激光电源开关,3~5秒钟后,按下RUN开关,待继电器吸合后,缓慢调整电位器旋纽,电流表显示12A左右即可。这时取出随机配备的激光转换片,放在输出镜与扩束镜之间,如果有激光输出,转换片上有绿色光斑显现,分别反复调整全反射膜片和半反射模片的微调螺钉,直到将激光阈值达到最低,光斑调到最大、最圆为止。此时,谐振腔光振状态的调整工作即结束。如果没有绿色光斑显现,可将电流加到15A左右,分别微调前后膜片架上的螺钉,看有没有绿色光斑显现。如果还没有,重复指示光调整步骤,最终使激光输出。3.声光位置调整激光调出后,关闭激光电源,将声光架用螺丝固定好,使指示光从声光窗口中心通过。开启激光电源点燃氪灯,将一白纸片插入输出膜片后方,缓慢调整声光架上螺钉(如图2-1-7),使声光绕光轴缓缓偏转,观察白纸上指示光的衍射点,当衍射光斑正负一级光斑相对自身最强时,在固定声光晶体。四、作业第5页共11页第4页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共11页实验报告。实验二激光打标机打标实验一、实验目的学会使用激光打标机,能利用激光打标机对金属和非金属材料进行打标并对参数进行调整;能进行光学校正并理解其含义。二、实验设备YAG灯泵浦一体化激光打标机;半导体浦激光打标机;30W射频CO2激光打标机。第6页共11页第5页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共11页三、实验操作过程1.开机并设置激光参数...
