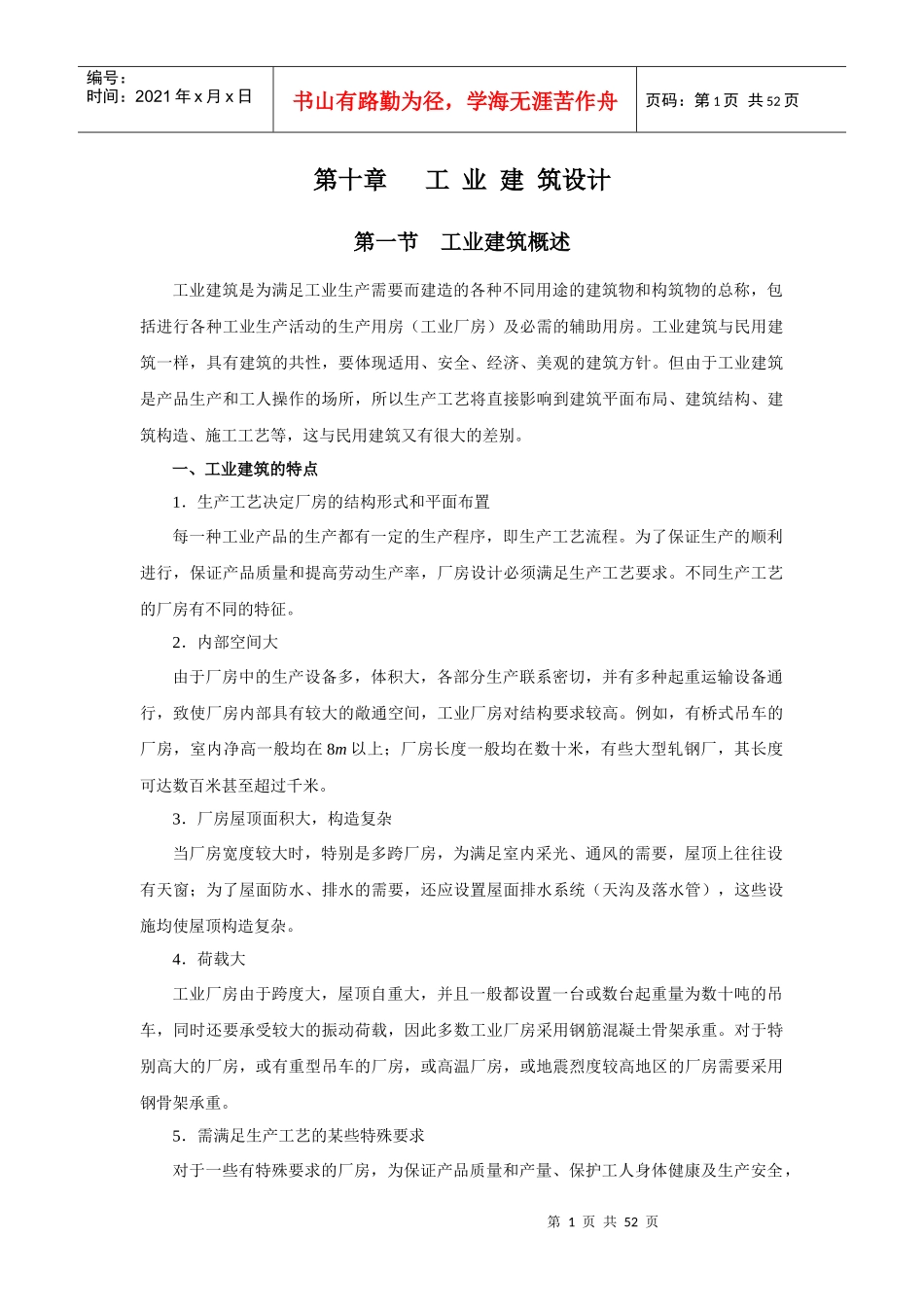

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页第十章工业建筑设计第一节工业建筑概述工业建筑是为满足工业生产需要而建造的各种不同用途的建筑物和构筑物的总称，包括进行各种工业生产活动的生产用房（工业厂房）及必需的辅助用房。工业建筑与民用建筑一样，具有建筑的共性，要体现适用、安全、经济、美观的建筑方针。但由于工业建筑是产品生产和工人操作的场所，所以生产工艺将直接影响到建筑平面布局、建筑结构、建筑构造、施工工艺等，这与民用建筑又有很大的差别。一、工业建筑的特点1．生产工艺决定厂房的结构形式和平面布置每一种工业产品的生产都有一定的生产程序，即生产工艺流程。为了保证生产的顺利进行，保证产品质量和提高劳动生产率，厂房设计必须满足生产工艺要求。不同生产工艺的厂房有不同的特征。2．内部空间大由于厂房中的生产设备多，体积大，各部分生产联系密切，并有多种起重运输设备通行，致使厂房内部具有较大的敞通空间，工业厂房对结构要求较高。例如，有桥式吊车的厂房，室内净高一般均在8m以上；厂房长度一般均在数十米，有些大型轧钢厂，其长度可达数百米甚至超过千米。3．厂房屋顶面积大，构造复杂当厂房宽度较大时，特别是多跨厂房，为满足室内采光、通风的需要，屋顶上往往设有天窗；为了屋面防水、排水的需要，还应设置屋面排水系统（天沟及落水管），这些设施均使屋顶构造复杂。4．荷载大工业厂房由于跨度大，屋顶自重大，并且一般都设置一台或数台起重量为数十吨的吊车，同时还要承受较大的振动荷载，因此多数工业厂房采用钢筋混凝土骨架承重。对于特别高大的厂房，或有重型吊车的厂房，或高温厂房，或地震烈度较高地区的厂房需要采用钢骨架承重。5．需满足生产工艺的某些特殊要求对于一些有特殊要求的厂房，为保证产品质量和产量、保护工人身体健康及生产安全，第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页厂房在设计时常采取一些技术措施解决这些特殊要求。如热加工厂房所产生大量余热及有害烟尘的通风；精密仪器、生物制剂、制药等厂房要求车间内空气保持一定的温度、湿度洁净度；有的厂房还需防振、防辐射等要求。二、工业建筑的分类由于现代工业生产类别繁多，生产工艺的多样化和复杂化，工业建筑类型很多。在建筑设计中通常按厂房的用途、层数、生产状况等方面进行分类。（一）按用途分1、主要生产厂房用于完成从原料到成品的整个加工、装配等整个生产过程的厂房。例如机械制造的铸造车间、热处理车间、机械加工车间和机械装配车间等。这类厂房的建筑面积较大，职工人数较多，在全厂生产中占重要地位，是工厂的主要部分。2、辅助生产车间为主要生产车间服务的各类厂房。如机械制造厂的机械修理车间、电机修理车间、工具车间等。3、动力厂房为全厂提供能源的各类厂房。如发电站、变电所、锅炉房、煤气站、乙炔站、氧气站和压缩空气站等。动力设备的正常运行对全厂生产特别重要，故这类厂房必须有足够的坚固耐久性、妥善的安全措施和良好的使用质量。4、储藏用建筑储存各种原料、半成品、成品的仓库。如机械厂的金属材料库、油料库、辅助材料库、半成品库及成品库。由于所储藏物品性质的不同，在防火、防潮、防爆、防腐蚀、防质变等方面将有不同的要求，在设计时应根据不同要求按有关规范、标准采取妥善措施。5、运输用建筑用于停放、检修各种交通运输工具的房屋。如机车库、汽车库、起重车库、电瓶车库、消防车库和站场用房等。6、其他不属于上述类型用途的建筑，如水泵房、污水处理建筑等。（二）按层数分1、单层厂房指层数仅为一层的工业厂房，适用于生产工艺流程以水平运输为主，有大型起重运输第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页设备及较大动荷载的厂房。如机械制造工业、冶金工业和其他重工业等，如图10-1所示。图10-1单层厂房2、多层厂房指层数在二层以上，一般为二～五层。多层厂房对于垂直方向组织生产及工艺流程的生产企业（如面粉厂）和设备及产品较轻的企业具有较大...
