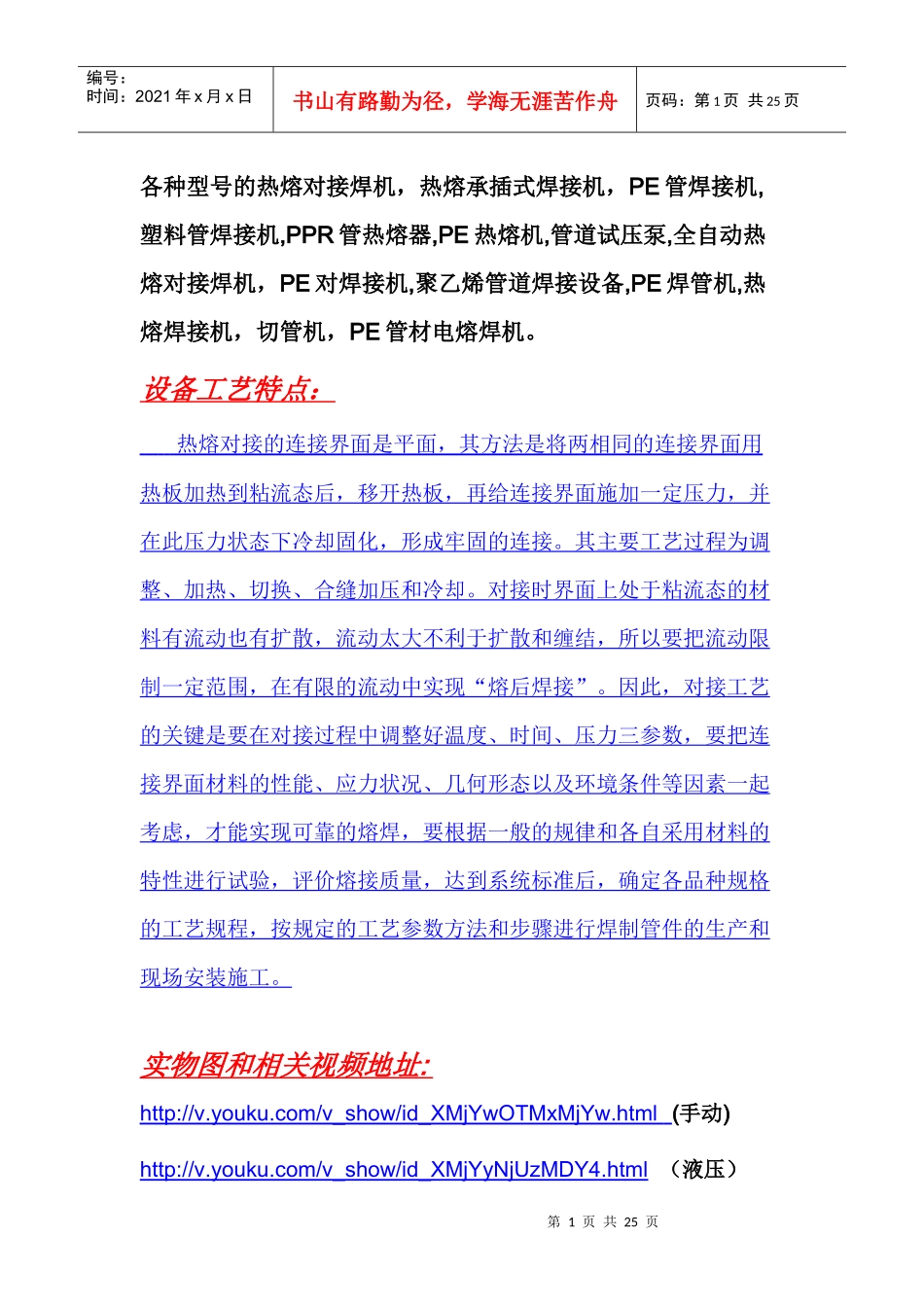

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页各种型号的热熔对接焊机，热熔承插式焊接机，PE管焊接机,塑料管焊接机,PPR管热熔器,PE热熔机,管道试压泵,全自动热熔对接焊机，PE对焊接机,聚乙烯管道焊接设备,PE焊管机,热熔焊接机，切管机，PE管材电熔焊机。设备工艺特点：热熔对接的连接界面是平面，其方法是将两相同的连接界面用热板加热到粘流态后，移开热板，再给连接界面施加一定压力，并在此压力状态下冷却固化，形成牢固的连接。其主要工艺过程为调整、加热、切换、合缝加压和冷却。对接时界面上处于粘流态的材料有流动也有扩散，流动太大不利于扩散和缠结，所以要把流动限制一定范围，在有限的流动中实现“熔后焊接”。因此，对接工艺的关键是要在对接过程中调整好温度、时间、压力三参数，要把连接界面材料的性能、应力状况、几何形态以及环境条件等因素一起考虑，才能实现可靠的熔焊，要根据一般的规律和各自采用材料的特性进行试验，评价熔接质量，达到系统标准后，确定各品种规格的工艺规程，按规定的工艺参数方法和步骤进行焊制管件的生产和现场安装施工。实物图和相关视频地址:http://v.youku.com/v_show/id_XMjYwOTMxMjYw.html(手动)http://v.youku.com/v_show/id_XMjYyNjUzMDY4.html（液压）第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页http://v.youku.com/v_show/id_XMjc0NTkyNjA4.html(450630PE热熔机)http://v.youku.com/v_show/id_XMjYwODg1MTQw.html(800.1000.1200大口径)具体型号参考：http://www.kaiyuejx.cpooo.com第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页KY系列液压自动热熔对接焊机主要由四部分组成：一是电子温控的加热板（可显示温度、时间、即时电压，电流等读数）；二是铣削机；三是液压电气控制台；四是机架和夹具。自动热熔对接焊机具有如下特点：①加热板采用专用电子温控装置进行温度控制，表面温度均匀一致。②加热板表面涂覆不粘材料。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页③整机及夹具架刚性好，结构设计合理，施工方便（根据机器的大小和控制形式来确定，以实用为主）④机架第三个主夹具可以重新定位，可以方便地与弯头、三通等管件进行焊接。⑤液压、温控系统采用集成块设计，结构紧凑，温度、压力参数显示在同一操作界面，精确直观；并具有保压功能，能在电机关闭的情况下保持压力稳定，操控简单，性能可靠。⑥吸热时间与冷却时间可以分别设定，计时结束报警提示，操作简便可靠。⑦液压部分具有过热与过载保护功能。⑧全部部件采用单相220V交流电，便于野外作业（与焊机的功率大小相关）。第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页一、63-160液压自动焊接机实物图第7页共25页第6页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共25页第8页共25页第7页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共25页注意：液压站表面配有保护盖，防止操作时压环损伤仪器第9页共25页第8页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共25页第10页共25页第9页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共25页第11页共25页第10页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共25页第12页共25页第11页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共25页和63-200一样的装箱形式*1个木箱63-160液压自动焊接机各方面参数性能及特点：●适用于Dn160-63的PE、HDPE、PP等塑料管材的热熔对接式焊接。●夹具与操作系统分开，易于下沟操作。●由操作平台（液压、电气）、夹具、加热板、铣刀四部分组成...
