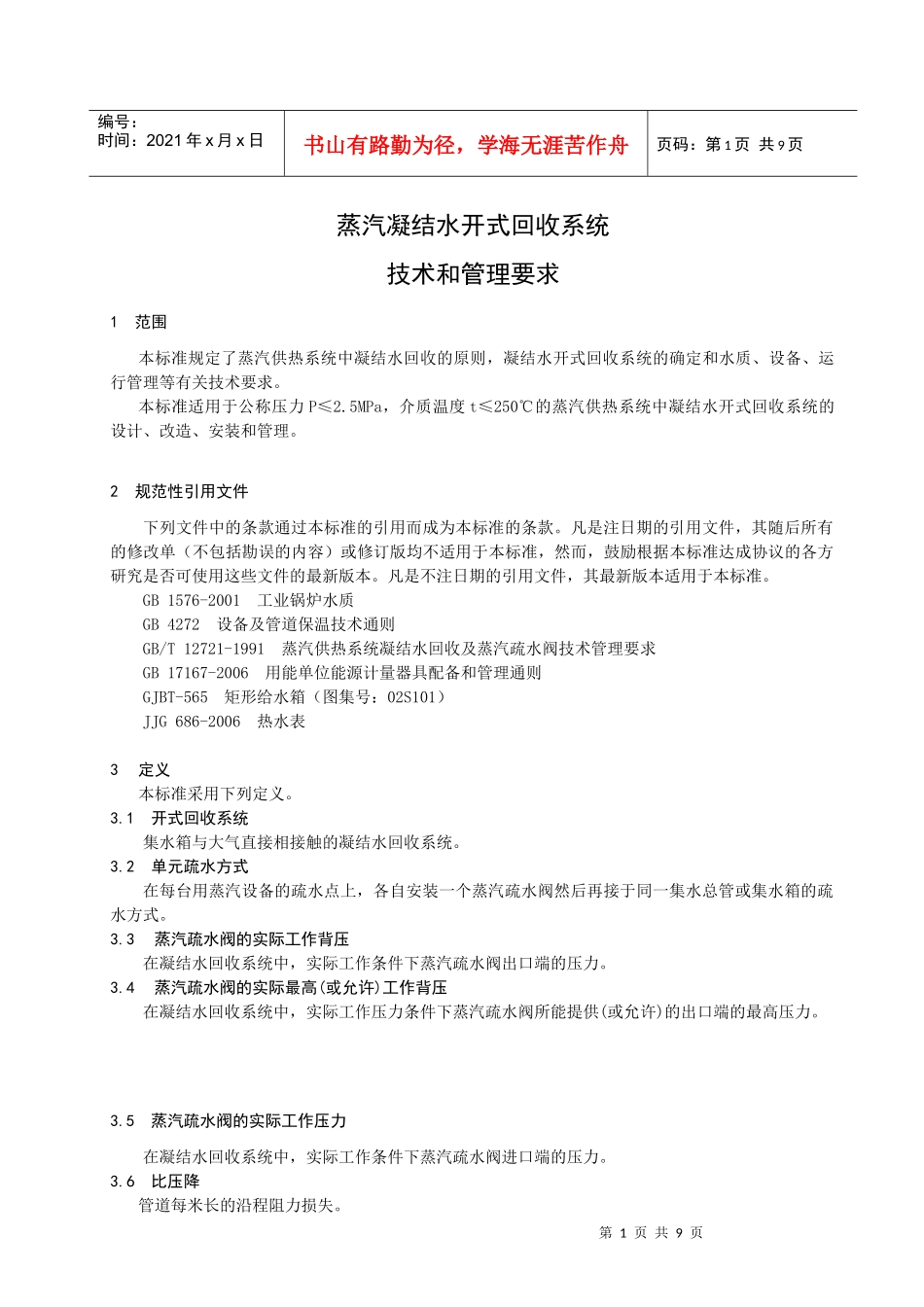

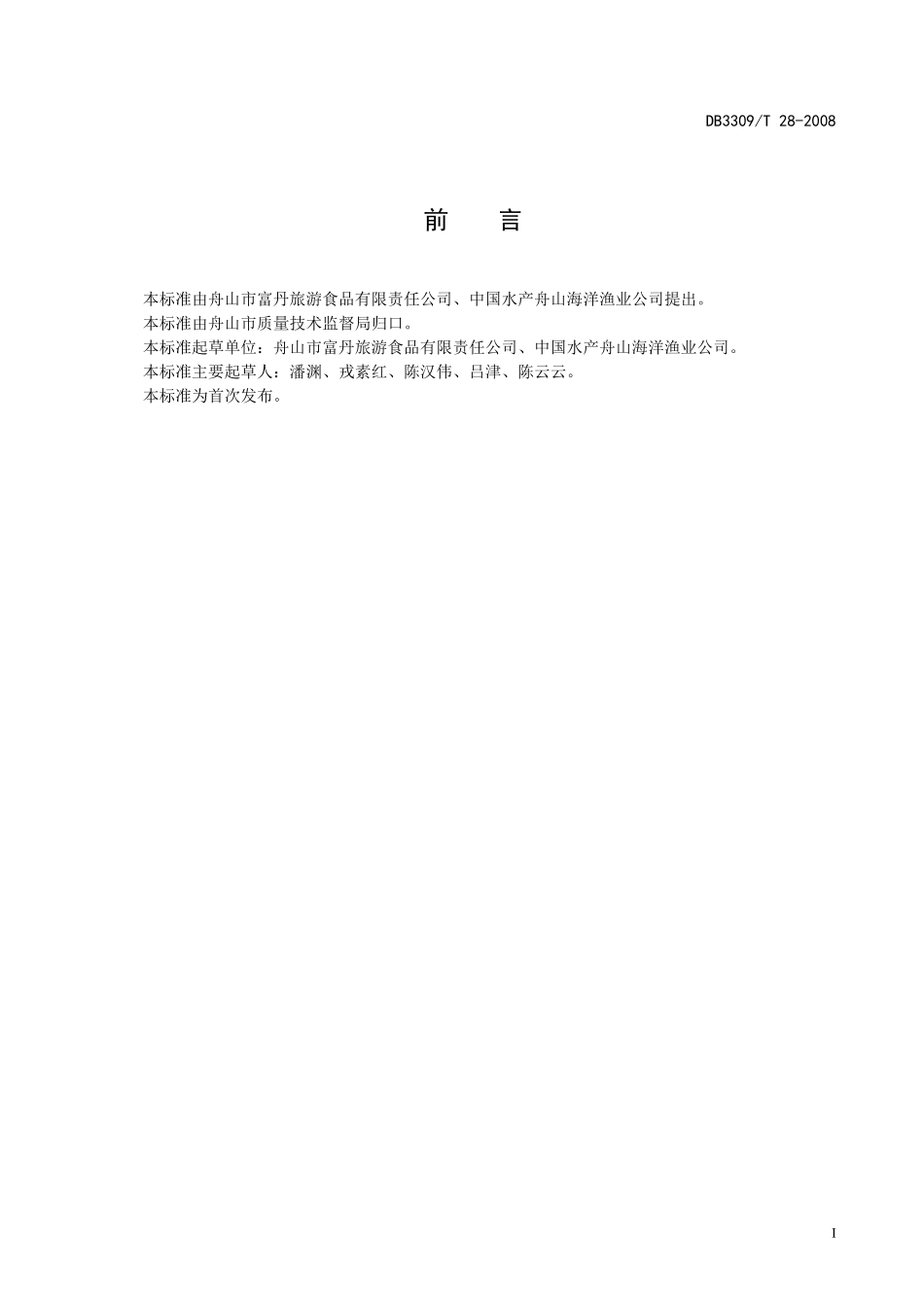

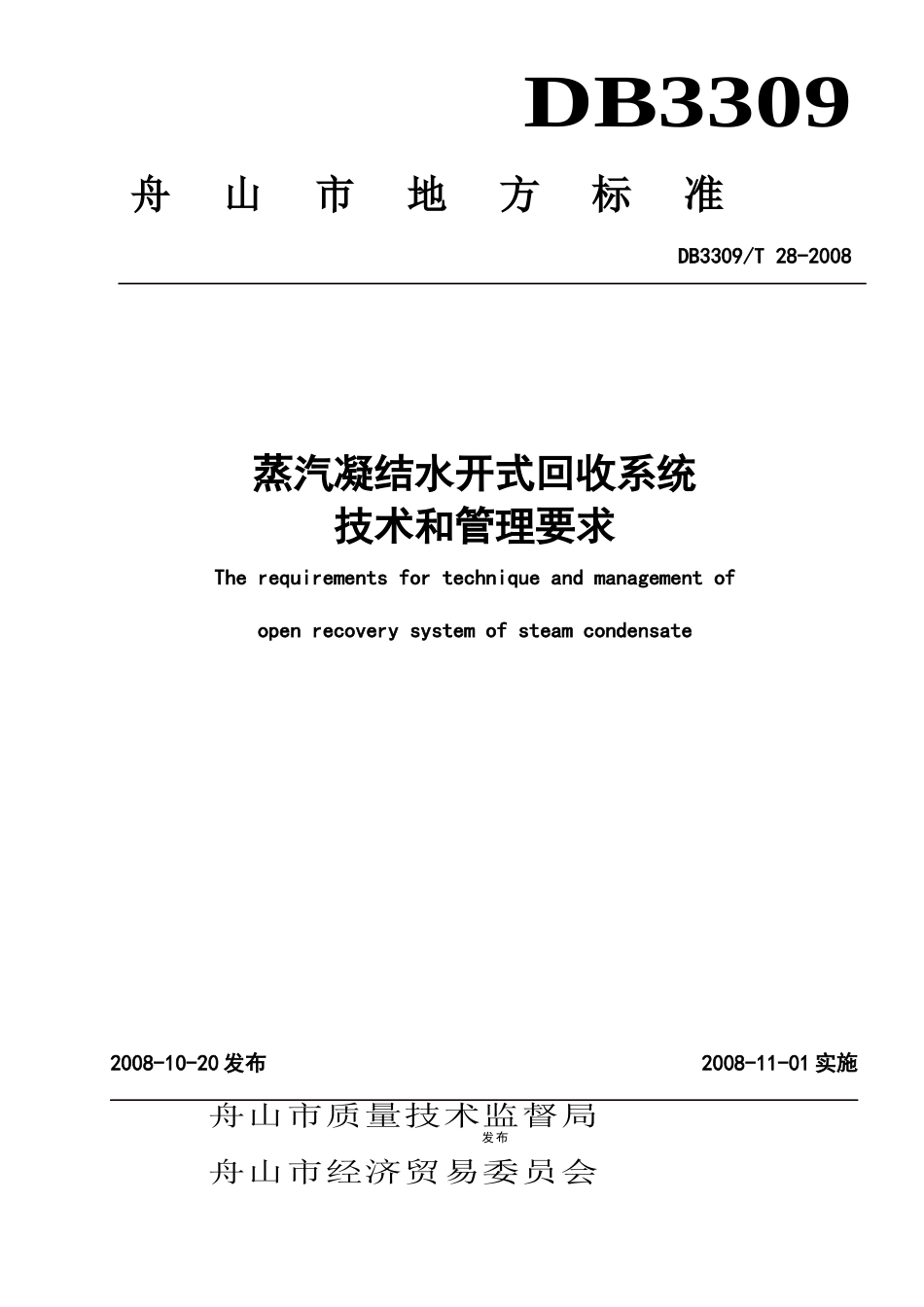

.舟山市地方标准DB3309DB3309/T28-2008蒸汽凝结水开式回收系统技术和管理要求Therequirementsfortechniqueandmanagementofopenrecoverysystemofsteamcondensate2008-10-20发布2008-11-01实施舟山市质量技术监督局发布舟山市经济贸易委员会DB3309/T28-2008前言本标准由舟山市富丹旅游食品有限责任公司、中国水产舟山海洋渔业公司提出。本标准由舟山市质量技术监督局归口。本标准起草单位：舟山市富丹旅游食品有限责任公司、中国水产舟山海洋渔业公司。本标准主要起草人：潘渊、戎素红、陈汉伟、吕津、陈云云。本标准为首次发布。I第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页蒸汽凝结水开式回收系统技术和管理要求1范围本标准规定了蒸汽供热系统中凝结水回收的原则，凝结水开式回收系统的确定和水质、设备、运行管理等有关技术要求。本标准适用于公称压力P≤2.5MPa，介质温度t≤250℃的蒸汽供热系统中凝结水开式回收系统的设计、改造、安装和管理。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1576-2001工业锅炉水质GB4272设备及管道保温技术通则GB/T12721-1991蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求GB17167-2006用能单位能源计量器具配备和管理通则GJBT-565矩形给水箱（图集号：02S101）JJG686-2006热水表3定义本标准采用下列定义。3.1开式回收系统集水箱与大气直接相接触的凝结水回收系统。3.2单元疏水方式在每台用蒸汽设备的疏水点上，各自安装一个蒸汽疏水阀然后再接于同一集水总管或集水箱的疏水方式。3.3蒸汽疏水阀的实际工作背压在凝结水回收系统中，实际工作条件下蒸汽疏水阀出口端的压力。3.4蒸汽疏水阀的实际最高(或允许)工作背压在凝结水回收系统中，实际工作压力条件下蒸汽疏水阀所能提供(或允许)的出口端的最高压力。3.5蒸汽疏水阀的实际工作压力在凝结水回收系统中，实际工作条件下蒸汽疏水阀进口端的压力。3.6比压降管道每米长的沿程阻力损失。第2页共9页第1页共9页凝结水集水水箱凝结水收集管系凝结水回用输送系统蒸汽疏水阀出口端端编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页4基本公式4.1凝结水管道的比压降计算公式：△h=6.254×1013×（λ/ρ）×（G2/Dn5）……………………………（1）式中：△h——比压降，Pa/m；λ——摩擦阻力系数；G——凝结水计算流量，t/h；Dn——管道内径，mm；ρ——密度，kg/m3。4.2摩擦阻力系数计算公式：λ=0.11×(Kd/Dn)0.25………………………………………………………（2）式中：λ——摩擦阻力系数；Kd——管壁等值粗糙度，在闭式系统中Kd=0.5mm,在开式系统中Kd=1.0mm；Dn——管道内径，mm。4.3由式(1)及式(2)可知，在系统凝结水的计算流量、密度和管壁等值粗糙度确定的情况下，凝结水管道的比压降主要由管道内径决定。5凝结水回收的原则5.1凝结水回收必须认真贯彻国家的能源政策和环境政策；总体规划远近期结合，做到技术先进、设备可靠、经济合理。5.2蒸汽供热系统的用汽设备，在满足工艺要求的条件下，凡凝结水有可能被回收的，应尽量采用蒸汽间接加热方式，以提高凝结水回收量。5.3在蒸汽供热系统中，用汽设备产生的凝结水，在技术上可行、经济合理的前提下，应回收。5.4对于有可能被污染或确被污染的凝结水，经技术经济比较后，确认有回收价值的，应设置水质监测及净化装置予以监测回收或净化回收，确实不能被回收的也设法回收其热能。5.5二次蒸发箱产生的蒸汽和高温凝结水的热能应尽量利用。5.6回收的凝结水作为锅炉给水用时，给水水质应符合GB1576的有关规定，达不到上述标准时应进行水质处理，合格后方可供锅炉使用；若处理后仍不合格，可不必处理，另供它用。6凝结水开式回收系统的确定及其依据6.1凝结水开式回收系统的组成凝结水开式回收系统的组成框图见图1。第3页共9页第2页共9页编号：...
