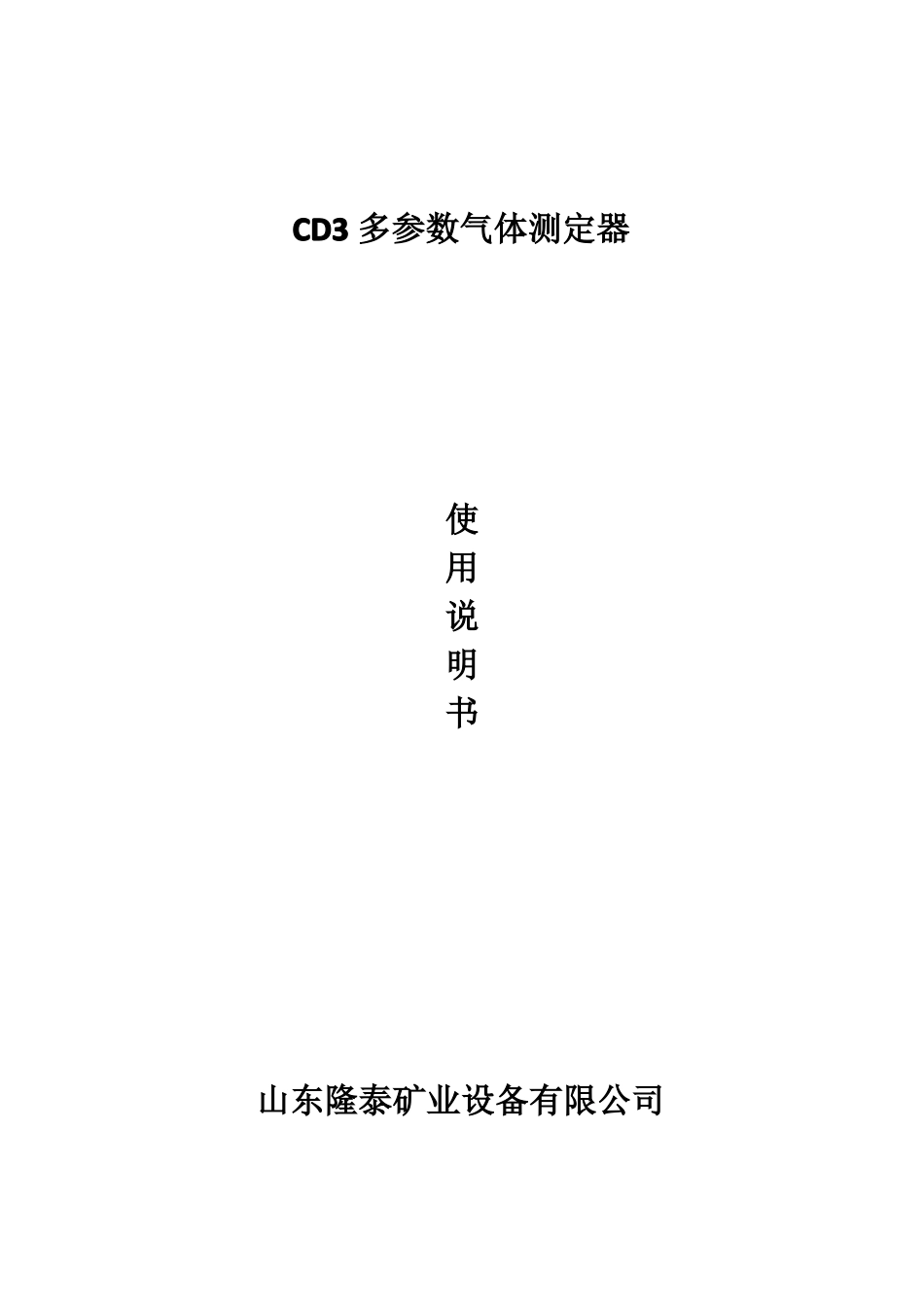

CD3型多参数气体测定器说明书_第1页
1/8

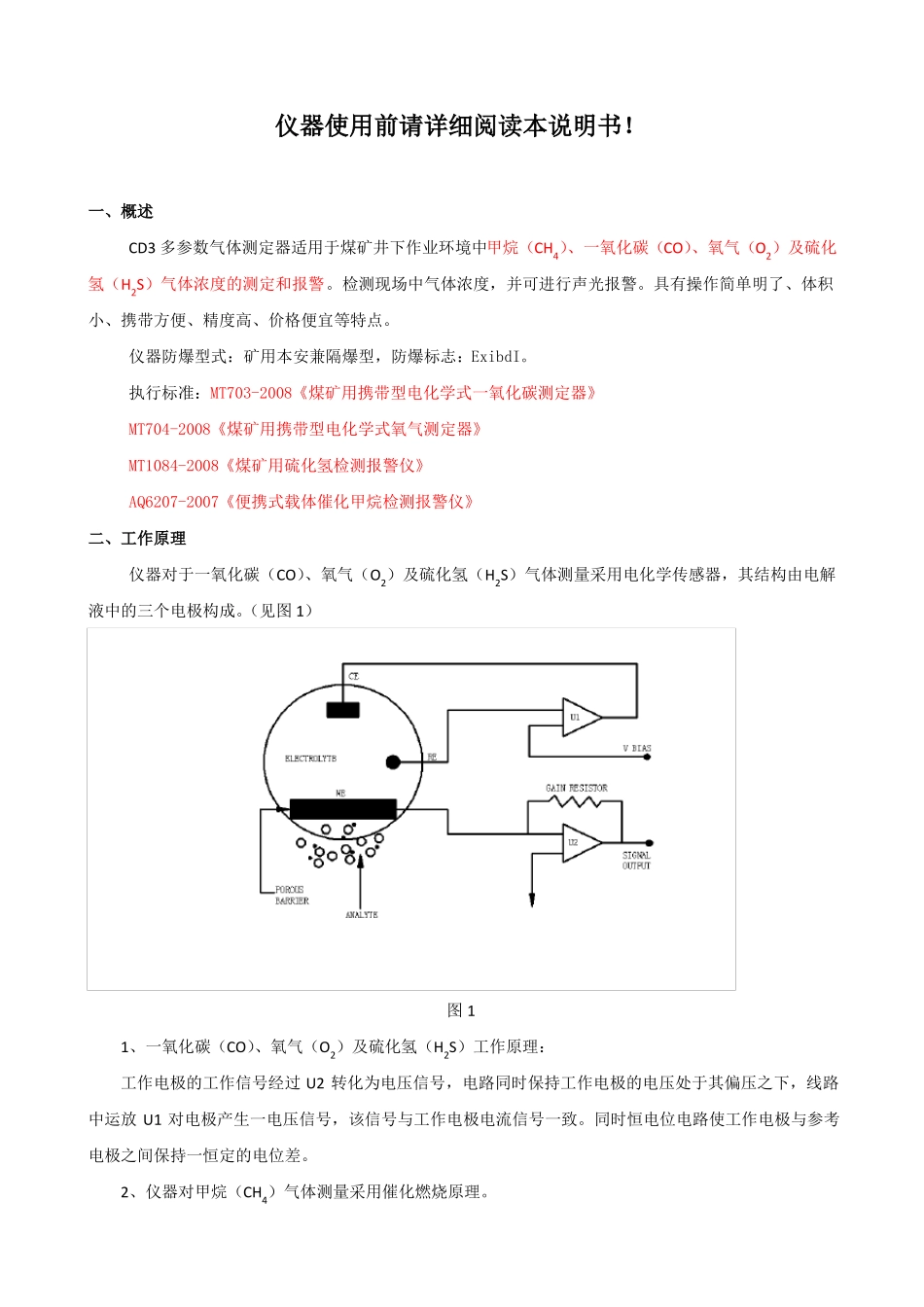

CD3型多参数气体测定器说明书_第2页
2/8

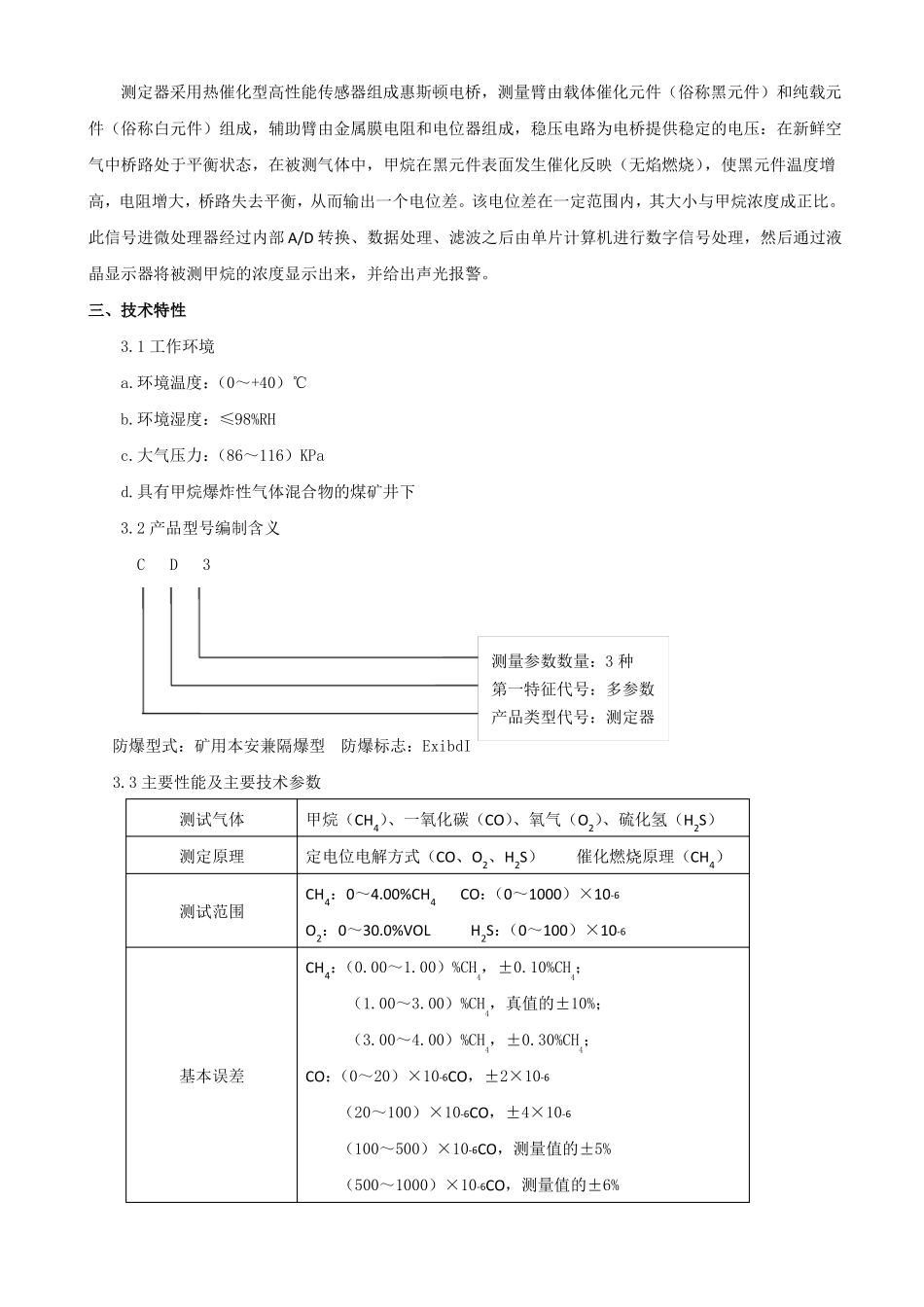

CD3型多参数气体测定器说明书_第3页
3/8
CD3多参数气体测定器使用说明书山东隆泰矿业设备有限公司仪器使用前请详细阅读本说明书!一、概述CD3多参数气体测定器适用于煤矿井下作业环境中甲烷(CH4)、一氧化碳(CO)、氧气(O2)及硫化氢(H2S)气体浓度的测定和报警。检测现场中气体浓度,并可进行声光报警。具有操作简单明了、体积小、携带方便、精度高、价格便宜等特点。仪器防爆型式:矿用本安兼隔爆型,防爆标志:ExibdI。执行标准:MT703-2008《煤矿用携带型电化学式一氧化碳测定器》MT704-2008《煤矿用携带型电化学式氧气测定器》MT1084-2008《煤矿用硫化氢检测报警仪》AQ6207-2007《便携式载体催化甲烷检测报警仪》二、工作原理仪器对于一氧化碳(CO)、氧气(O2)及硫化氢(H2S)气体测量采用电化学传感器,其结构由电解液中的三个电极构成。(见图1)图11、一氧化碳(CO)、氧气(O2)及硫化氢(H2S)工作原理:工作电极的工作信号经过U2转化为电压信号,电路同时保持工作电极的电压处于其偏压之下,线路中运放U1对电极产生一电压信号,该信号与工作电极电流信号一致。同时恒电位电路使工作电极与参考电极之间保持一恒定的电位差。2、仪器对甲烷(CH4)气体测量采用催化燃烧原理。测定器采用热催化型高性能传感器组成惠斯顿电桥,测量臂由载体催化元件(俗称黑元件)和纯载元件(俗称白元件)组成,辅助臂由金属膜电阻和电位器组成,稳压电路为电桥提供稳定的电压:在新鲜空气中桥路处于平衡状态,在被测气体中,甲烷在黑元件表面发生催化反映(无焰燃烧),使黑元件温度增高,电阻增大,桥路失去平衡,从而输出一个电位差。该电位差在一定范围内,其大小与甲烷浓度成正比。此信号进微处理器经过内部A/D转换、数据处理、滤波之后由单片计算机进行数字信号处理,然后通过液晶显示器将被测甲烷的浓度显示出来,并给出声光报警。三、技术特性3.1工作环境a.环境温度:(0~+40)℃b.环境湿度:≤98%RHc.大气压力:(86~116)KPad.具有甲烷爆炸性气体混合物的煤矿井下3.2产品型号编制含义CD3防爆型式:矿用本安兼隔爆型防爆标志:ExibdI3.3主要性能及主要技术参数测试气体测定原理测试范围甲烷(CH4)、一氧化碳(CO)、氧气(O2)、硫化氢(H2S)定电位电解方式(CO、O2、H2S)催化燃烧原理(CH4)CH4:0~4.00%CH4CO:(0~1000)×10-6O2:0~30.0%VOLH2S:(0~100)×10-6CH4:(0.00~1.00)%CH4,±0.10%CH4;(1.00~3.00)%CH4,真值的±10%;(3.00~4.00)%CH4,±0.30%CH4;基本误差CO:(0~20)×10-6CO,±2×10-6(20~100)×10-6CO,±4×10-6(100~500)×10-6CO,测量值的±5%测量参数数量:3种第一特征代号:多参数产品类型代号:测定器(500~1000)×10-6CO,测量值的±6%O2:(0~30)%O2,测量范围的±3.0%H2S:(0~49)×10-6H2S,±3×10-6H2S(50~100)×10-6H2S,真值的±10%报警设定值报警精度重复性报警声级强度报警光能见度响应时间工作温度范围相对湿度传感器使用寿命仪器连续工作时间外形尺寸/重量电池型号最高开路电压额定工作电压本安参数仪器工作电流四、使用方法4.1仪器显示器符号说明如图2所示四种气体全量程之内均可设置报警点±10%(设定值)相对标准偏差小于2%≥75dB(距蜂鸣器1米远)≥20米(黑暗中)CH4:≤20S、CO:≤45S、O2:≤30S、H2S:≤45S0~40℃≤98%2年>10小时(非报警状态)108mm×62mm×32mm/250g可充电PL123450锂电池一节DC4.2V3.7VU0:DC4.2V;I0:1.8A;≤330mA电池电量指示甲烷浓度显示氧气浓度显示0.00CH4%20.9O2%VOL报警点0COPPM0.0H2SPPM报警状态指示一氧化碳浓度显示硫化氢浓度显示浓度指示下标图24.2仪器按键说明4.2.1仪器共有四个按键说明如下:仪器按键说明符号○按键说明①关机时长按此键开机开关键②开机时长按此键关机①开机检测状态时长按此键进入报警点设置状态②报警点设置状态按此键进入下一路设定③报警点设置状态长按此键存储报警点并进入下一路设定OK功能键④校准状态按此键进入下一路校准⑤校准状态长按此键则该路设置零点并进入通气等待⑥校准状态通气完毕长按此键存储校准值①报警点设置状态和校准状态下按此键增大相应一路数...
