电子电器设备产品规格书样式VIP免费

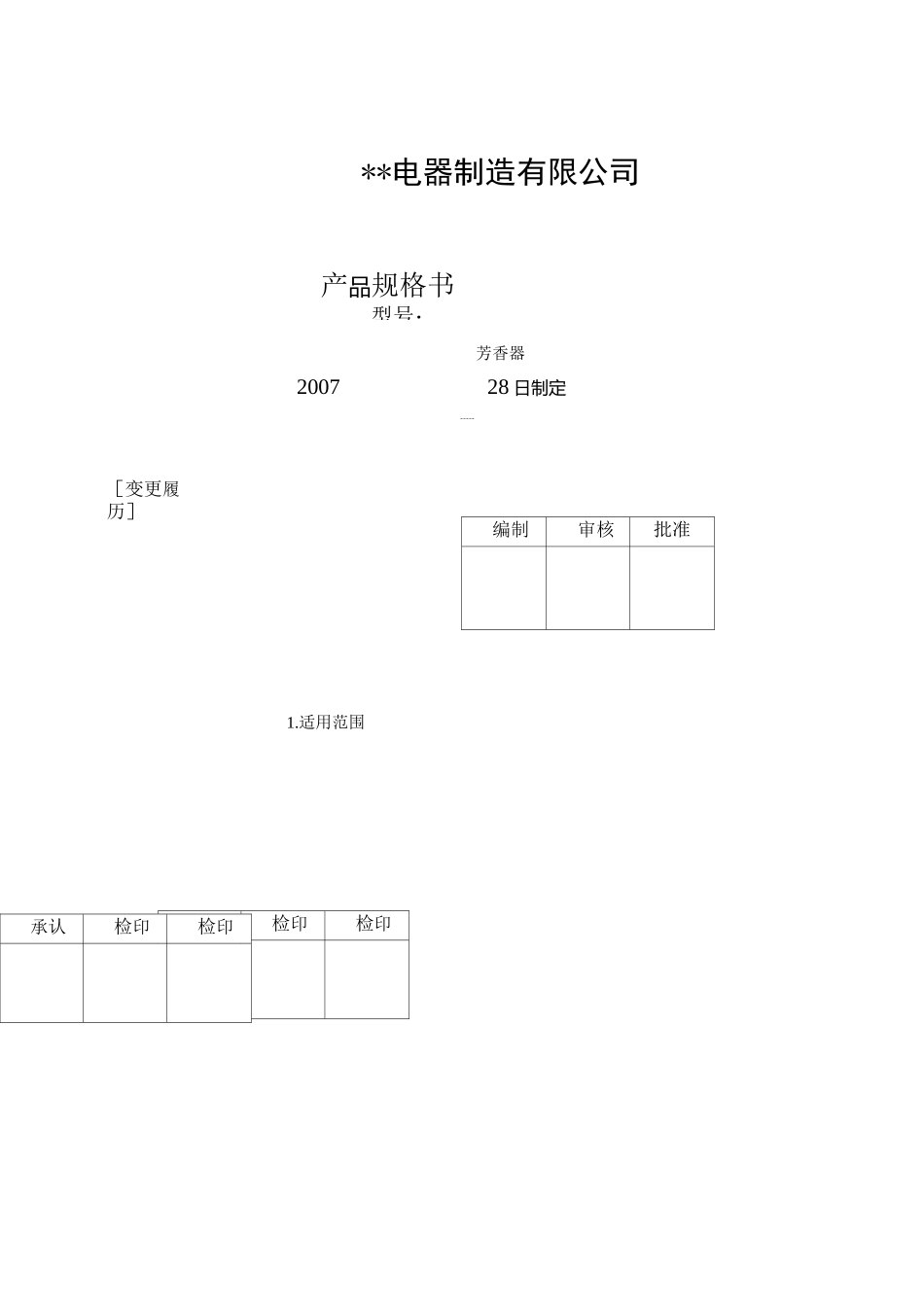

电子电器设备产品规格书样式_第1页
1/14

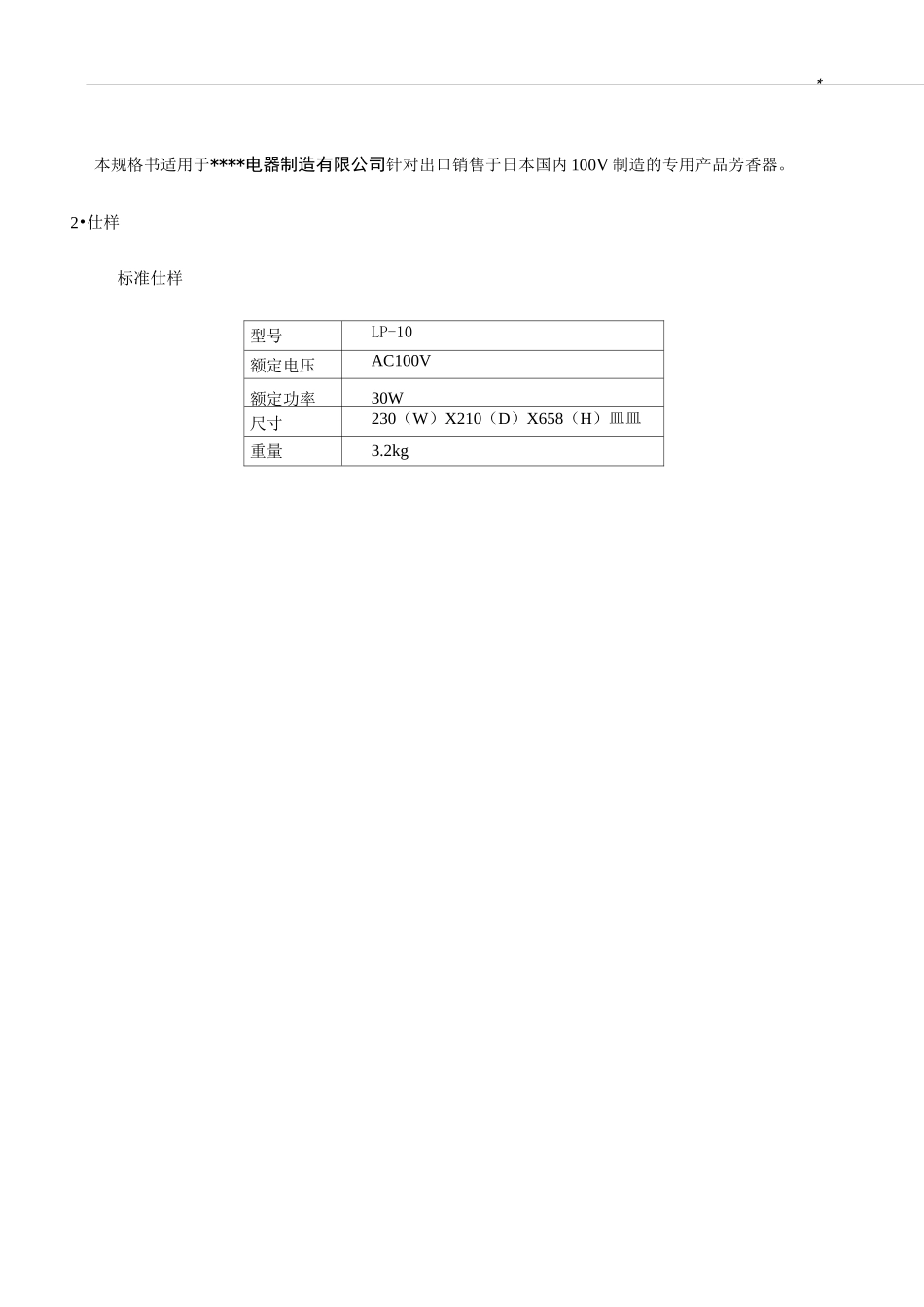

电子电器设备产品规格书样式_第2页
2/14
电子电器设备产品规格书样式_第3页
3/14
型号:*****承认检印检印承认检印检印**电器制造有限公司产品规格书芳香器编制审核批准1.适用范围[变更履历]200728日制定*本规格书适用于****电器制造有限公司针对出口销售于日本国内100V制造的专用产品芳香器。2•仕样标准仕样型号LP-10额定电压AC100V额定功率30W尺寸230(W)X210(D)X658(H)皿皿重量3.2kg***2.5mm以上各部品的组装不能强行压入、接合处、间隙等要根据图面要求。2)部品各部的部品根据图面或部品承认图3)空间距离、沿面距离导电体与其它导电体之间的距离导电体非导电体之间的距离4)内部配线不能触及可动部、高温部、配线装入时不要过分用力5)电装部品①、风扇/马达DFB802024LDC无刷马达24V1.9W②、恒温器SS1-LAC125V2A78°C±4°C(OFF)③、云母发热器100V20W④、门开关SS-O1GL-E欧姆龙微型开关DC30V0.1A⑤、齿轮马达开关SS-01-E欧姆龙微型开关DC30V0.1A⑥、齿轮马达MT8-4AC100V50/60Hz3/2.5W2.5/3rpm⑦、热敏电阻150-503-7616R(25°C)=50KQB(25°C/50°C)3,590KQ(3950KQ)⑥、电源线线:PVC线VFF2X0.75m(0.18/30芯)灰色3.1M(有效长)±30mm,JET2220-12009-1001插头:PP成形插头JET0883-43001-1001⑦、主基板环氧树脂CEM-1电流保险丝AC125V1A装倾倒开关⑧、操作基板•遥控基板环氧树脂CEMT红外线频率38kHz6)包装*符合包装仕样书要求。5•性能1)绝缘电阻平常温度上升测试之后用绝缘电阻器测量导电部和非导电部之间的绝缘电阻规格要在10MQ以上(DC500V绝缘电阻器)2)绝缘耐力平常温度上升测试之后导电体和导电体之间的耐力规格耐力为AC1000V/1分钟。3)额定功率通过平常温度上升测试,额定功率达到一定时的值规格25W±25%以内。4)正常升温测试放在室温为20°C、厚为10皿皿以上的表面为平面的木台上、各部的温度上升到一定时增加与额定电压相等的电压。各部温度值按下表。测定处规格值操作按键75C以下本体100C以下木台95C以下马达卷线115C以下发热盘的温度(铝压铸)中间76C土3off/70°C±3ON5)异常温升测试放在厚为10mm以上的平面的木台上、在防止温升过高装置的接点短路,送风装置风扇不通电状态下、各部的温度上升达到一定时连续增加与额定电压相等的电压。规格①在此其间试验品及木台不会被燃烧。②绝缘电阻10MQ以上。*S39)电源线拉伸强度测试在连续增加机体3倍(8.55Kg)值的拉力15秒钟时,及保持离机体5cm的地方压入。规格内部端子不受到拉力、电源线卡不会掉出。△追加6)启动特f生设定在最低速档位,以标准测定状态负荷的情况下施加90V的电压。规格启动。7)电压变动设定最高速度位置、以标准测定状态负荷情况下运转上升到电压115V为止,再下降到90V为止规格无故障,正常运转。8)电源线弯曲测试(改)△追加七图示2用折弯线测试机左右角度度60各折1次,速度为40次/1分,进行2000次折弯寿命测试(插头侧本体側要进行5000次折曲寿命测试)规格不会发生短路。寿命测试后断线率在20%以下10)机器的强度测试在平面水泥地板上放置厚为30mm的木台上以水平方向70cm的高度自由落下。规格①导电部分没有露出及没有短路②绝缘电阻要1MQ以上改)变更和追加图示(*11)噪音在标准测定状态下从机体的正面及侧面距离1m的地方测量。(机体要放在厚为30mm的水平板及厚为5mm的毡垫上)规格要在36dB以下。(改)△变更和追加图示212)杂音的强度(改△追加)追加记载基板供应商的测量PSE检査数据2①杂音电力(lPW=OdB)用吸收夹具测定时为下值。规格在30MHz以上300MHz以下的范围内,在55dB以下。②杂音端子电压(1“V=0dB)一线与地之间的測定值为以下。规格在526.5kHz以上5MHz以下的范围内、56dB以下。超过5MHz30MHz以下的范围内、60dB以下。13)倾倒测试(改△)变更4本体放在倾斜10°的平台上确认。(标准测定状态时)规格在10°以下不会倒下。14)印刷强度(印刷贴紧度)耐摩耗性测试用棉布浸泡酒精,以300g/c谥的压力在印刷面上来回擦拭100次。规格印油不会脱落,印油不会粘到棉布上。*15)粘纸貼付强度放在恒温室低温(5°C)3天、之后放入高温(60°C)3天后确认。规格没有出现脱落・浮起・皱・气泡等现象。16)内部配线用200g的力度拉确认各配线。另通过连接器...
