中间包基础知识VIP免费

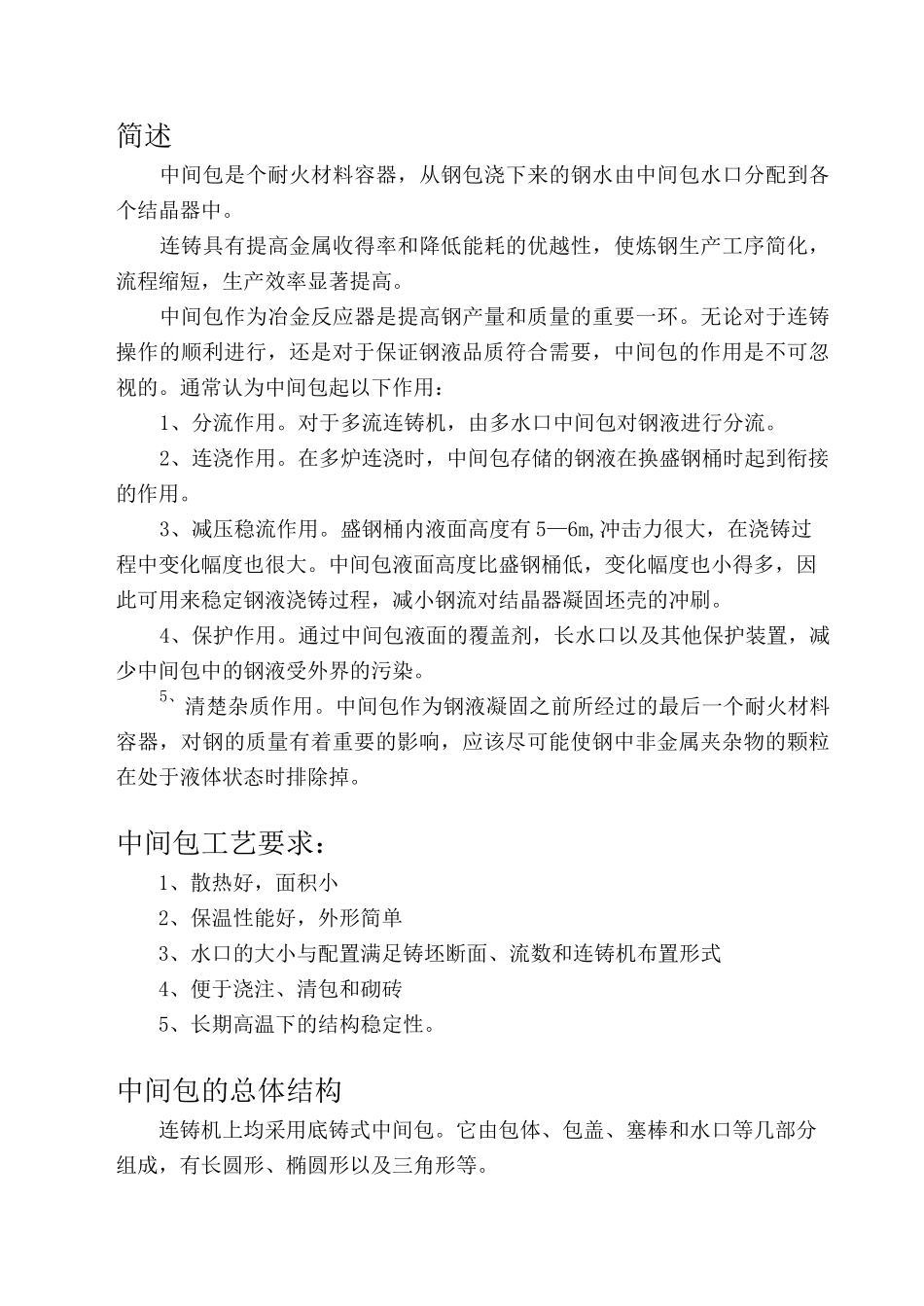

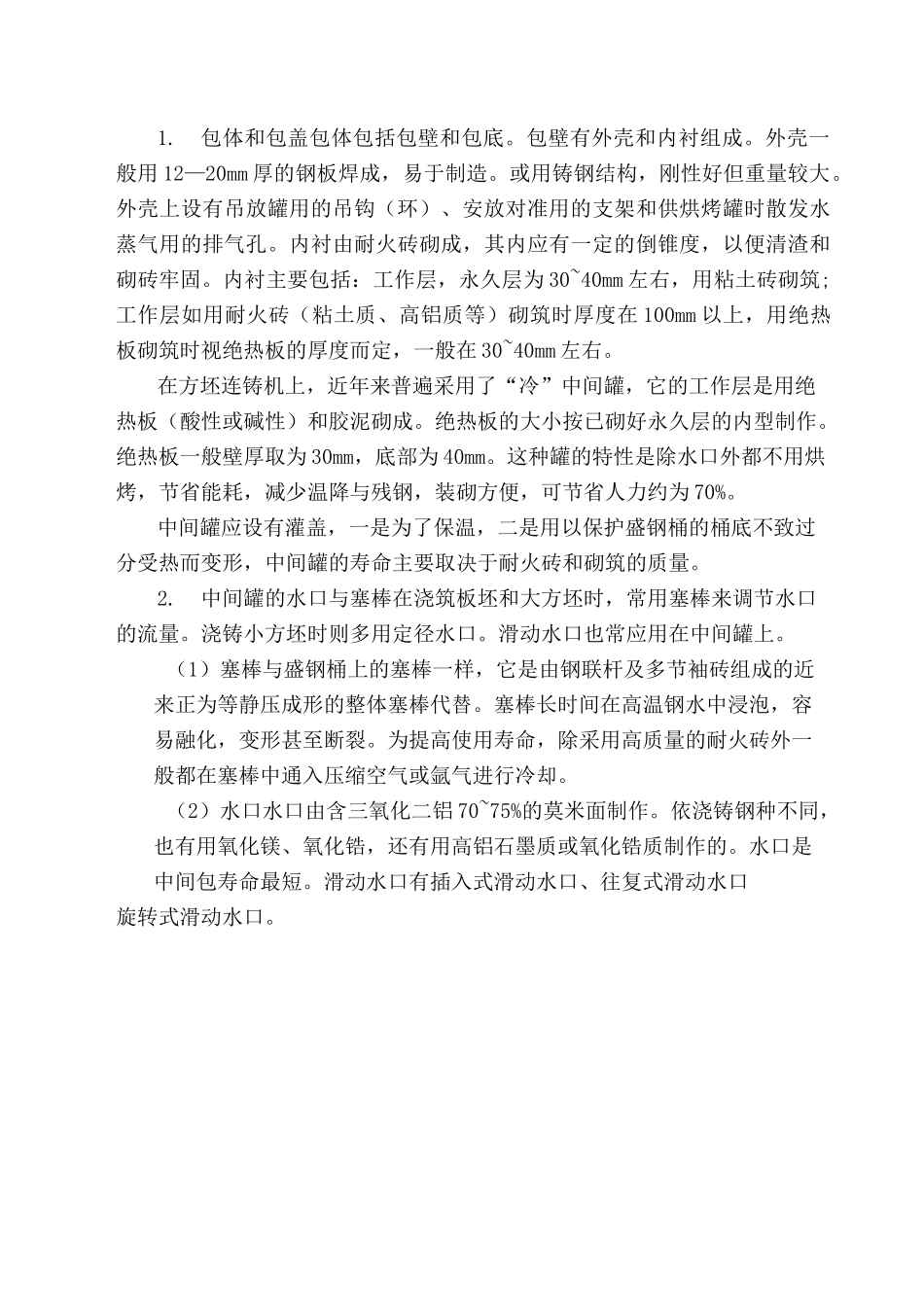

简述中间包是个耐火材料容器，从钢包浇下来的钢水由中间包水口分配到各个结晶器中。连铸具有提高金属收得率和降低能耗的优越性，使炼钢生产工序简化，流程缩短，生产效率显著提高。中间包作为冶金反应器是提高钢产量和质量的重要一环。无论对于连铸操作的顺利进行，还是对于保证钢液品质符合需要，中间包的作用是不可忽视的。通常认为中间包起以下作用：1、分流作用。对于多流连铸机，由多水口中间包对钢液进行分流。2、连浇作用。在多炉连浇时，中间包存储的钢液在换盛钢桶时起到衔接的作用。3、减压稳流作用。盛钢桶内液面高度有5—6m,冲击力很大，在浇铸过程中变化幅度也很大。中间包液面高度比盛钢桶低，变化幅度也小得多，因此可用来稳定钢液浇铸过程，减小钢流对结晶器凝固坯壳的冲刷。4、保护作用。通过中间包液面的覆盖剂，长水口以及其他保护装置，减少中间包中的钢液受外界的污染。5、清楚杂质作用。中间包作为钢液凝固之前所经过的最后一个耐火材料容器，对钢的质量有着重要的影响，应该尽可能使钢中非金属夹杂物的颗粒在处于液体状态时排除掉。中间包工艺要求：1、散热好，面积小2、保温性能好，外形简单3、水口的大小与配置满足铸坯断面、流数和连铸机布置形式4、便于浇注、清包和砌砖5、长期高温下的结构稳定性。中间包的总体结构连铸机上均采用底铸式中间包。它由包体、包盖、塞棒和水口等几部分组成，有长圆形、椭圆形以及三角形等。1.包体和包盖包体包括包壁和包底。包壁有外壳和内衬组成。外壳一般用12—20mm厚的钢板焊成，易于制造。或用铸钢结构，刚性好但重量较大。外壳上设有吊放罐用的吊钩（环）、安放对准用的支架和供烘烤罐时散发水蒸气用的排气孔。内衬由耐火砖砌成，其内应有一定的倒锥度，以便清渣和砌砖牢固。内衬主要包括：工作层，永久层为30~40mm左右，用粘土砖砌筑;工作层如用耐火砖（粘土质、高铝质等）砌筑时厚度在100mm以上，用绝热板砌筑时视绝热板的厚度而定，一般在30~40mm左右。在方坯连铸机上，近年来普遍采用了“冷”中间罐，它的工作层是用绝热板（酸性或碱性）和胶泥砌成。绝热板的大小按已砌好永久层的内型制作。绝热板一般壁厚取为30mm，底部为40mm。这种罐的特性是除水口外都不用烘烤，节省能耗，减少温降与残钢，装砌方便，可节省人力约为70%。中间罐应设有灌盖，一是为了保温，二是用以保护盛钢桶的桶底不致过分受热而变形，中间罐的寿命主要取决于耐火砖和砌筑的质量。2.中间罐的水口与塞棒在浇筑板坯和大方坯时，常用塞棒来调节水口的流量。浇铸小方坯时则多用定径水口。滑动水口也常应用在中间罐上。（1）塞棒与盛钢桶上的塞棒一样，它是由钢联杆及多节袖砖组成的近来正为等静压成形的整体塞棒代替。塞棒长时间在高温钢水中浸泡，容易融化，变形甚至断裂。为提高使用寿命，除采用高质量的耐火砖外一般都在塞棒中通入压缩空气或氩气进行冷却。（2）水口水口由含三氧化二铝70~75%的莫米面制作。依浇铸钢种不同，也有用氧化镁、氧化锆，还有用高铝石墨质或氧化锆质制作的。水口是中间包寿命最短。滑动水口有插入式滑动水口、往复式滑动水口旋转式滑动水口。它们的共同特点都是采用三块滑板，上、下两块滑板固定不动，中间加一块活动滑板，用以控制钢流。其主要区别在于：插入式滑动水口是按照需要的顺序，将活动滑板一块接一块的由一侧插入两固定滑板之间，再从另一侧推出用过的活动滑板（共有两种，一种是调节钢流用的带有水口的活动滑板，另一种是关闭水口用的无水口的活动滑板）。而往复式滑动水口在两块固定滑板间只有一块带有水口的活动滑板，通过其往复运动达到控制钢流的目的。在旋转式的滑动水口上有一旋转托盘，上装有八块可动滑块，以备替换。每块可动滑板水口的两边都能用来控制钢流。由于插入式和旋转式滑动水口在浇铸过程中可以更换滑板，故比往复式滑动水口更适于中间罐长期连续使用工作的要求，效果较好。圏43插人式滑动水口中卫亠固左湃桩，3—带水口话动靑阪，（一无水口豆皐淸扳F5—锻压缸團0-9注拄式滑动水口1—2—忑动淆Sir主一，下阖定种阪,"亠決人丸水口fE—活场京口和申6-姑晶雉，7-WH：传勒豺r申间峪+■...
