发电机定子绕组局部放电试验方案VIP免费

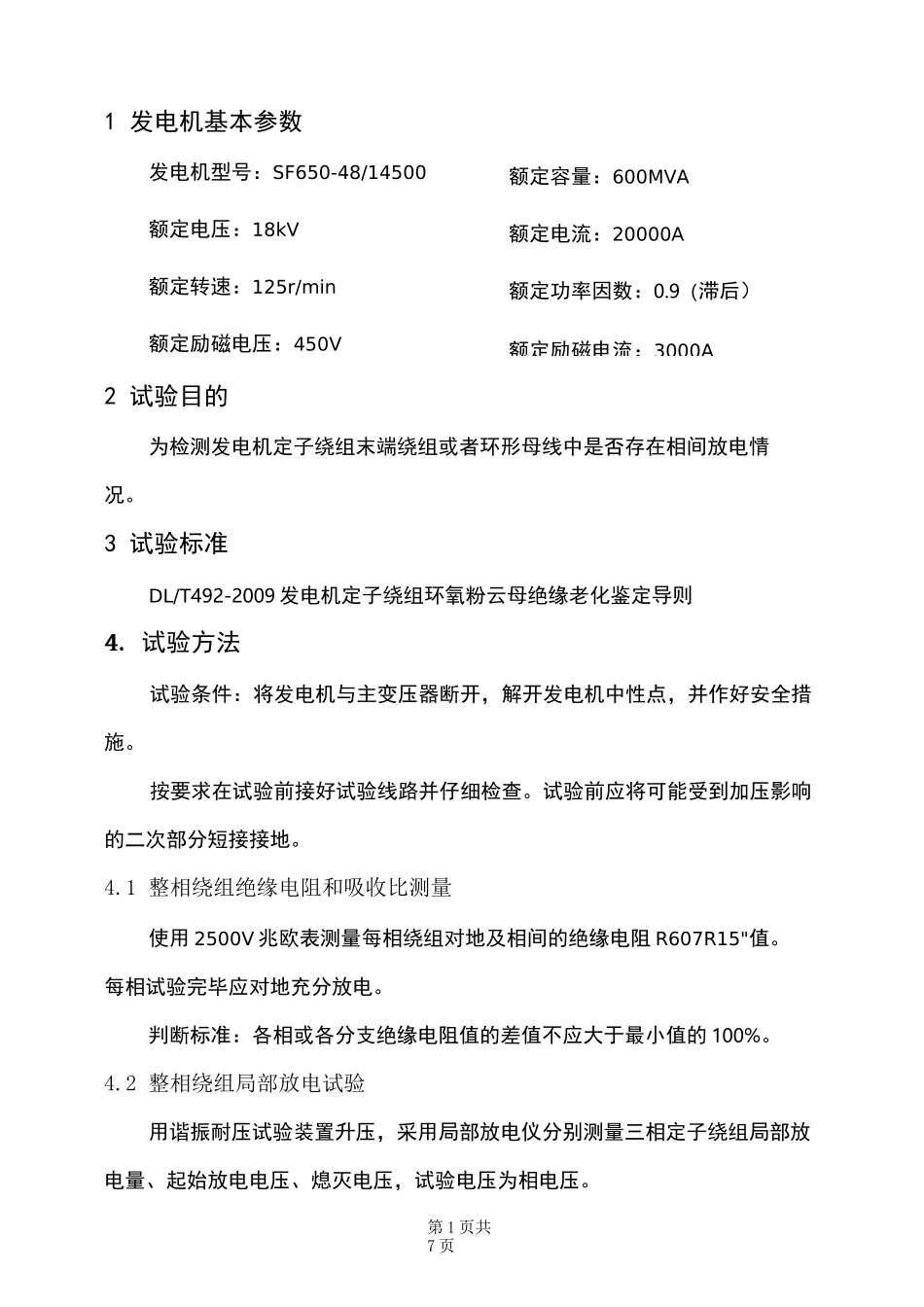

发电机定子绕组局部电试验方案1发电机基本参数12试验目的13试验标准14.试验方法15.仪器仪表及材料36.组织措施47.安全技术措施58.应急预案6额定容量：600MVA额定电流：20000A额定功率因数：0.9（滞后）额定励磁电流：3000A第1页共7页1发电机基本参数发电机型号：SF650-48/14500额定电压：18kV额定转速：125r/min额定励磁电压：450V2试验目的为检测发电机定子绕组末端绕组或者环形母线中是否存在相间放电情况。3试验标准DL/T492-2009发电机定子绕组环氧粉云母绝缘老化鉴定导则4.试验方法试验条件：将发电机与主变压器断开，解开发电机中性点，并作好安全措施。按要求在试验前接好试验线路并仔细检查。试验前应将可能受到加压影响的二次部分短接接地。4.1整相绕组绝缘电阻和吸收比测量使用2500V兆欧表测量每相绕组对地及相间的绝缘电阻R607R15"值。每相试验完毕应对地充分放电。判断标准：各相或各分支绝缘电阻值的差值不应大于最小值的100%。4.2整相绕组局部放电试验用谐振耐压试验装置升压，采用局部放电仪分别测量三相定子绕组局部放电量、起始放电电压、熄灭电压，试验电压为相电压。第2页共7页试验原则如下：(1)试验电压为额定相电压，对定子三相绕组绝缘分别加压；(2)为提髙测量精度，本次测量试验频率确定为45-65HZ。试验中要求发电机被试绕组首尾短接，谐振电源高压由引出端加至被试相绕组。非被试相绕组首尾短接后接地，试验接线见图1。Ri—限流电阻_应—球阻保护电阻V—分压器A—电械表&一球隙Ck—耦合电客工m—测昼阻抗M—测虽佼盟图1局部放电试验接线图试验步骤如下：(1)发电机出口断开，并与系统隔离，应有明显的断开点，严防系统向发电机倒送电；(2)发电机中性点解开，发电机中性点隔离刀闸拉开；(3)非被试两相头、尾母排(引出端和中性点端)牢固可靠接地；(4)试验电源和试验设备接线，并检查试验接线是否正确无误；(5)在试验区和发电机周围、发电机引线周围设置遮拦，并悬挂“止步，髙压危险”的标示牌；(5)发电机测温元件、发电机二次线短路接地，发电机转子绕组短路接地；第3页共7页（6）试验现场通道应派人看守，严防非试验人员进入高压试验区；（7）试验设备通电,空试检查设备是否正常；（8）用兆欧表检查发电机定子绕组绝缘；（9）分相进行发电机局放放电试验，测试局部放电量、起始放电电压和熄灭电压；（10）断开试验电源，拆线，试验结束。4.3局部放电检测结果的评定局部放电检测结果的评定标准如下：（1）在试验电压为相电压下的最大局部放电量小于10000PC时即为合格；（2）定子绕组端部表面脏污或受潮时，会出现局部放电量超标现象；（3）局部放电量髙达30000-40000pC时，应引起髙度重视并注意历年变化。5.仪器仪表及材料试验设备见表1。表1试验设备序号仪器、仪表名称型号规格数量1兆欧表电动，2500V1只2谐振试验装置150kVA以上1套3局部放电仪1套3.1耦合电容1只3.2方波发生器1个3.3检测单元1个4绝缘手套2双5绝缘鞋2双6工具1套7电源盘1个第4页共7页8多功能插座1个9电源线50m10导线若干试验材料见表2。表2试验材料序号名称规格数量1高压测量导线2.5mm2100m2试验电缆足量3专用导线若干4工具2套5绝缘胶带5圈6安全警示牌若干7保险丝1圈8尼龙绳100m9电源盘2个10裸地线足量6.组织措施6.1组织机构试验由电站、XX公司相关人员组成试验工作小组，共同完成试验工作。试验领导小组负责整体试验的组织协调及安全保障、人员安全组织措施工作。6.2职责分工各单位具体负责以下工作：（1）由试验工作小组全面负责；（2）检修公司负责提供升压试验设备、办理工作票、试验接线，升压、试验全过程安全监督、试验协调工作等；（3）xx公司负责编写试验方案，负责现场试验的技术工作，对试验结果正确性负责，编写试验报告等；（4）试验人员名单及分工；第5页共7页现场总指挥:试验工作负责人:试验技术负责人:安全负责人：试验成员:7.安全技术措施电气设备交流耐压试验电压高，需要做好充足的安全技术措施，保证试验安全可靠地进行，本次试验安全技术措施如下：（1）试验现场的安全工作由安全负责人负责。试验工作人员进入现场必须戴好安全帽，不准穿高跟鞋进入现场。严格执行两票三制...
