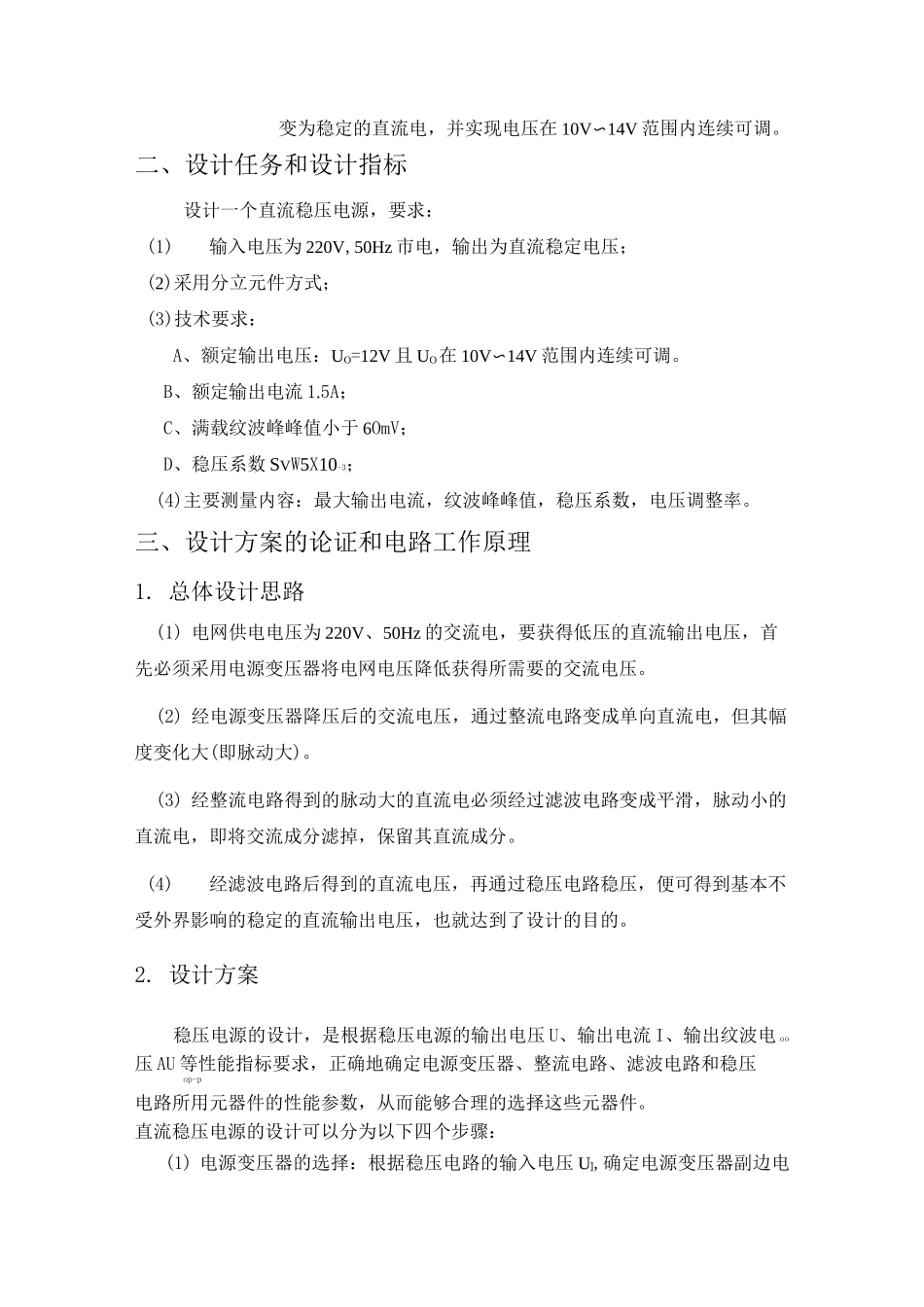

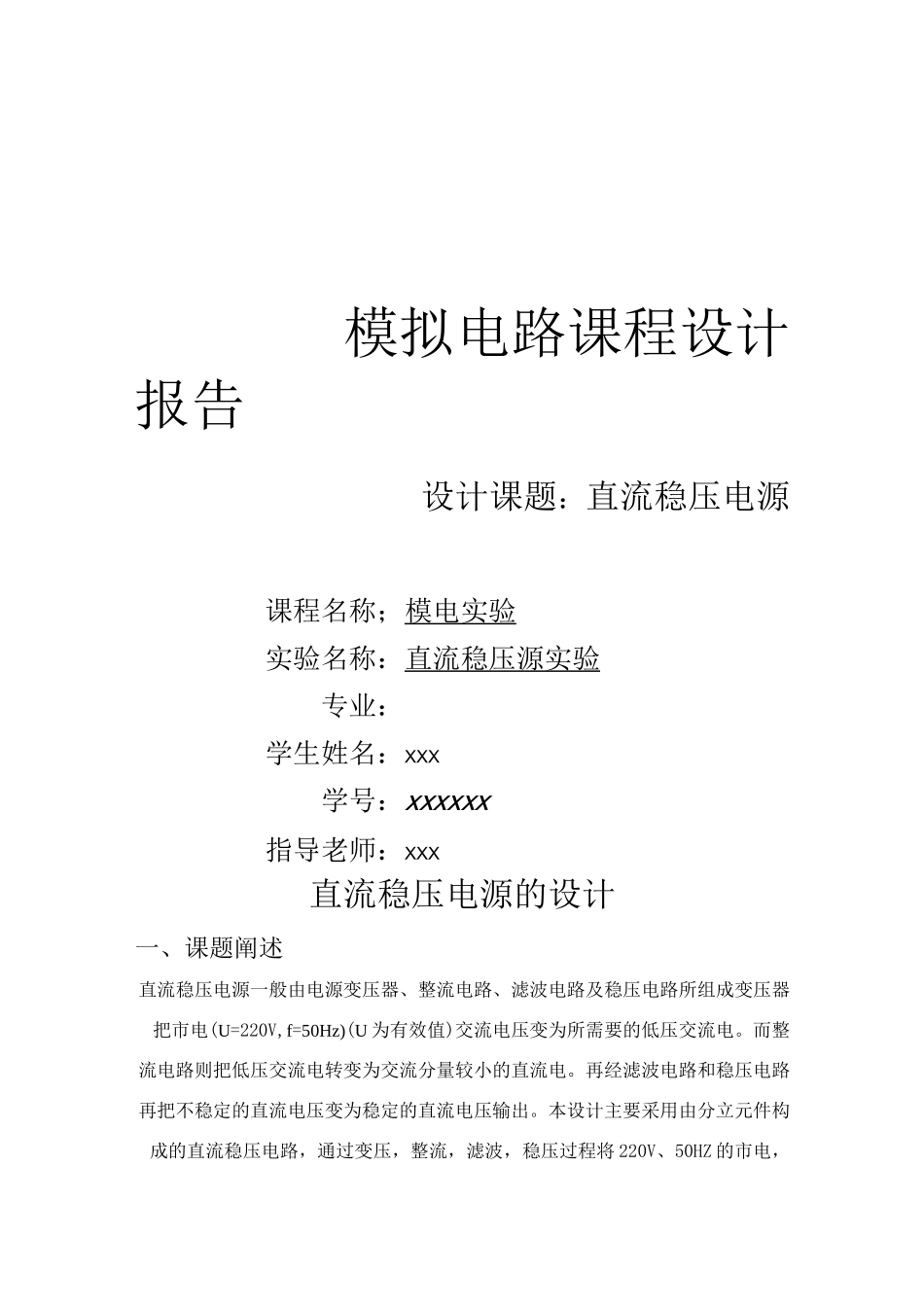

模拟电路课程设计报告设计课题：直流稳压电源课程名称；模电实验实验名称：直流稳压源实验专业：学生姓名：XXX学号：xxxxxx指导老师：XXX直流稳压电源的设计一、课题阐述直流稳压电源一般由电源变压器、整流电路、滤波电路及稳压电路所组成变压器把市电(U=220V,f=50Hz)(U为有效值)交流电压变为所需要的低压交流电。而整流电路则把低压交流电转变为交流分量较小的直流电。再经滤波电路和稳压电路再把不稳定的直流电压变为稳定的直流电压输出。本设计主要采用由分立元件构成的直流稳压电路，通过变压，整流，滤波，稳压过程将220V、50HZ的市电，变为稳定的直流电，并实现电压在10V〜14V范围内连续可调。二、设计任务和设计指标设计一个直流稳压电源，要求：(1)输入电压为220V,50Hz市电，输出为直流稳定电压；(2)采用分立元件方式；(3)技术要求：A、额定输出电压：UO=12V且UO在10V〜14V范围内连续可调。B、额定输出电流1.5A；C、满载纹波峰峰值小于6OmV；D、稳压系数SVW5X10-3；(4)主要测量内容：最大输出电流，纹波峰峰值，稳压系数，电压调整率。三、设计方案的论证和电路工作原理1.总体设计思路(1)电网供电电压为220V、50Hz的交流电，要获得低压的直流输出电压，首先必须采用电源变压器将电网电压降低获得所需要的交流电压。(2)经电源变压器降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大(即脉动大)。(3)经整流电路得到的脉动大的直流电必须经过滤波电路变成平滑，脉动小的直流电，即将交流成分滤掉，保留其直流成分。(4)经滤波电路后得到的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定的直流输出电压，也就达到了设计的目的。2.设计方案稳压电源的设计，是根据稳压电源的输出电压U、输出电流I、输出纹波电oo压AU等性能指标要求，正确地确定电源变压器、整流电路、滤波电路和稳压op-p电路所用元器件的性能参数，从而能够合理的选择这些元器件。直流稳压电源的设计可以分为以下四个步骤：(1)电源变压器的选择：根据稳压电路的输入电压U],确定电源变压器副边电压u的有效值U；根据稳压电源的最大输出电流I,确定流过电源变压器副220max边的电流I和电源变压器副边的功率P；根据P,从表中查出变压器的效率n,222可确定电源变压器原边的功率P。然后根据所确定的参数，选择合适的电源变压1器(降压变压器)。(2)整流电路的选择：在实用电路中,多采用单相全波整流电路,最常用的是单相桥式整流电路,既由四个参数相同的整流二极管构成单相桥式整流电路。通过确定整流二极管的正向平均电流I、整流二极管的最大反向电压URM和滤波电容的电容值和耐压值并根据所确定的参数，选择整流二极管和滤波电容。(3)滤波电路的选择：在实用电路中,有电容滤波电路、电感滤波电路和复式滤波电路，其中以复式滤波电路的性能为最好，最常用的是电容滤波电路。(4)稳压电路的选择：由于稳压管稳压电路的输出电流较小，输出电压不可调，不能满足课题设计的要求，而串联型的稳压电路一般以稳压管稳压电路为基础，利用晶体管的电流放大作用，增大负载电流，并在电路中引入深度电压负反馈使输出电压稳定，在采样电路中，使用滑动变阻器，通过改变滑动变阻器的阻值来改变输出电压，从而达到输出电压可调的目的。根据稳压电源的输出电压U、最大输出电流I，确定稳压电路的各电阻和稳压二极管的参数。oomaxB.整流电路(1)电路形式：整流电路常采用二极管单相全波整流电路，电路如图2所示。图2单相桥式整流电路(2)工作原理:设变压器副边电压，u2=41U2sin血,U2为有效值。在u2的正半周内，二极管D1、D2导通，D3、D4截止；在u2的负半周内，D3、D4导通，D1、D2截止。正负半周内部都有电流流过的负载电阻RL，且方向是一致的。整流电路的简易画法如图3所示：图3单相桥式整流电路的简易画法其波形图如图4所示:在单相桥式整流电路中，每个二极管都只在半个周期内导电，所以流过每个二及管的平均电流等于输出电流的平均值的一半’即ID=2Ioi。电路中的每只二极管承受的最大反向电压为②2（U2是变压器副边电压有效值）。C、滤波电路——电容滤波电路在设计中，常利用电容两端的电压不能突变和流过电感的电...
