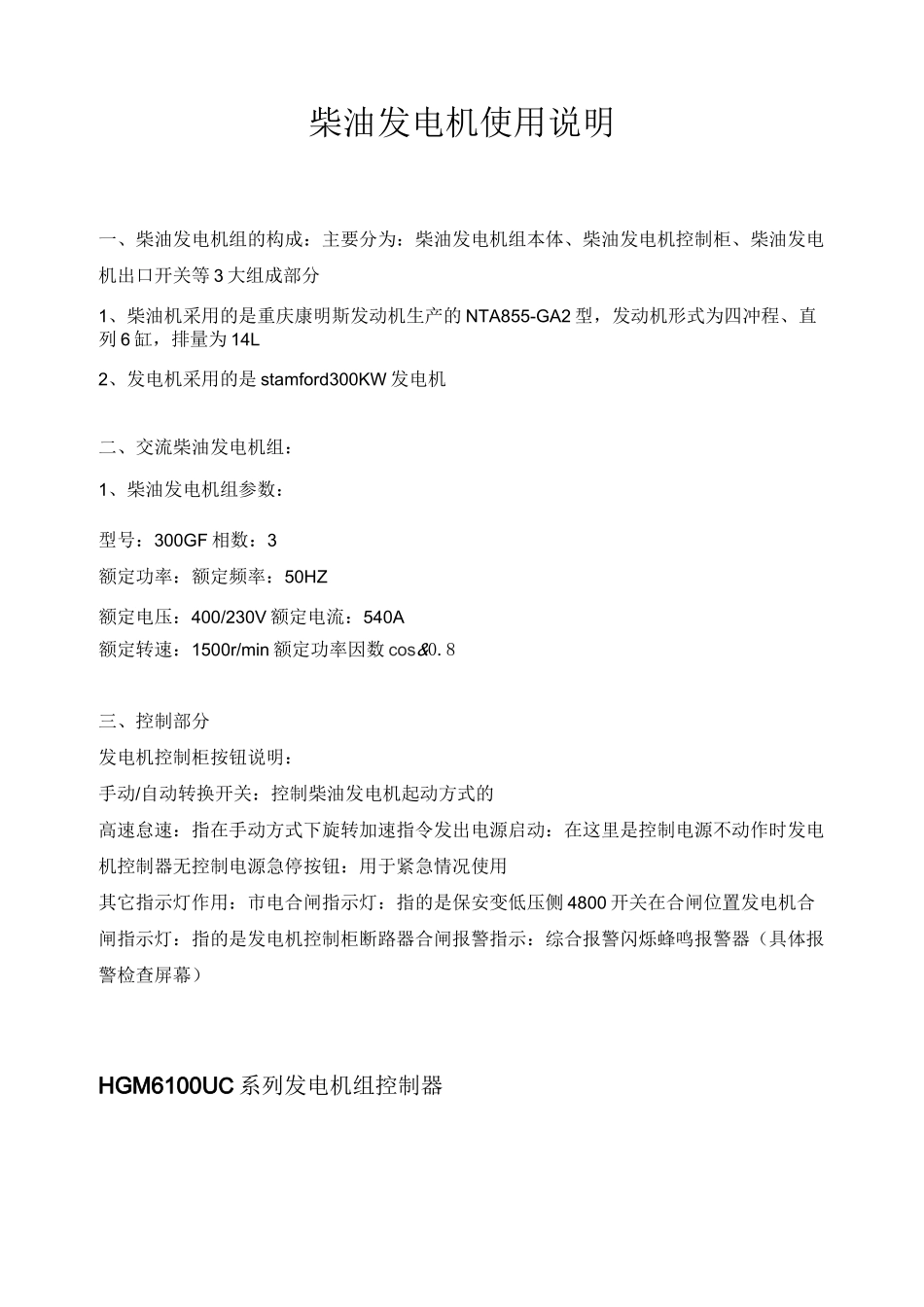

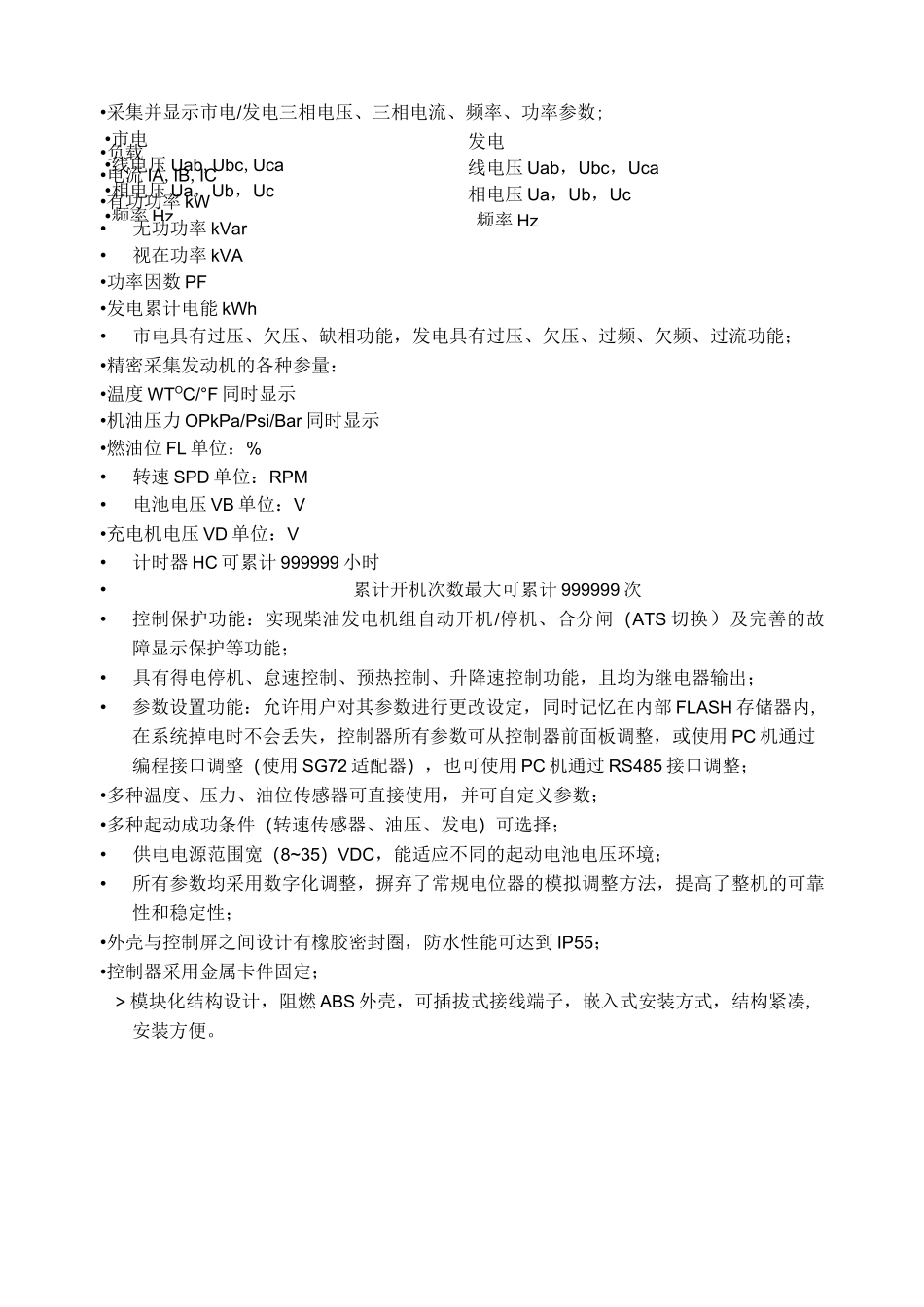

柴油发电机使用说明一、柴油发电机组的构成：主要分为：柴油发电机组本体、柴油发电机控制柜、柴油发电机出口开关等3大组成部分1、柴油机采用的是重庆康明斯发动机生产的NTA855-GA2型，发动机形式为四冲程、直列6缸，排量为14L2、发电机采用的是stamford300KW发电机二、交流柴油发电机组：1、柴油发电机组参数：型号：300GF相数：3额定功率：额定频率：50HZ额定电压：400/230V额定电流：540A额定转速：1500r/min额定功率因数cos&0.8三、控制部分发电机控制柜按钮说明：手动/自动转换开关：控制柴油发电机起动方式的高速怠速：指在手动方式下旋转加速指令发出电源启动：在这里是控制电源不动作时发电机控制器无控制电源急停按钮：用于紧急情况使用其它指示灯作用：市电合闸指示灯：指的是保安变低压侧4800开关在合闸位置发电机合闸指示灯：指的是发电机控制柜断路器合闸报警指示：综合报警闪烁蜂鸣报警器（具体报警检查屏幕）HGM6100UC系列发电机组控制器1.概述HGM6100UC系列电站自动化控制器集成了数字化、智能化、网络化技术，用于单台发电机组自动化及监控系统，实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶(LCD)显示，中文、英文、西班牙文和俄文可选界面操作,操作简单，运行可靠。HGM6100UC系列电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，控制器所有参数可从控制器前面板调整，或使用PC机通过编程接口调整，也可使用PC机通过RS485接口调整及监测。其结构紧凑、接线简单、可靠性高，可广泛应用于各类型发电机组自动化系统。2.性能和特点HGM6100UC系列有四种型号：HGM6110U/6110UC：用于单机自动化，通过远端开机信号控制发电机组自动开机与停机；HGM6120U/6120UC:在HGM6110U/6110UC基础上增加了市电电量监测和市电/发电自动切换控制功能(AMF)，特别适用于一市一机构成的单机自动化系统。注1：HGM6110UC/6120UC具有RS485接口，HGM6110U/6120U无RS485接口。其主要特点如下：•液晶显示LCD为132x64,带背光，四种语言(简体中文、英文、西班牙文和俄文)显示，轻触按钮操作；•屏幕保护采用硬屏亚克力材料，耐磨及耐划伤性能好；•采用硅胶面板及按键，适应环境高低温能力强；•具有RS485通讯接口，利用MODBUS协议可以实现“三遥”功能；•适合于三相四线、三相三线、单相二线、二相三线(120V/240V)电源50Hz/60Hz系统;Smartgen^GensetController•市电•线电压Uab,Ubc,Uca•相电压Ua，Ub，Uc•频率Hz发电线电压Uab，Ubc，Uca相电压Ua，Ub，Uc频率Hz•采集并显示市电/发电三相电压、三相电流、频率、功率参数;•负载•电流IA,IB,IC•有功功率kW•无功功率kVar•视在功率kVA•功率因数PF•发电累计电能kWh•市电具有过压、欠压、缺相功能，发电具有过压、欠压、过频、欠频、过流功能；•精密采集发动机的各种参量：•温度WTOC/°F同时显示•机油压力OPkPa/Psi/Bar同时显示•燃油位FL单位：%•转速SPD单位：RPM•电池电压VB单位：V•充电机电压VD单位：V•计时器HC可累计999999小时•累计开机次数最大可累计999999次•控制保护功能：实现柴油发电机组自动开机/停机、合分闸（ATS切换）及完善的故障显示保护等功能；•具有得电停机、怠速控制、预热控制、升降速控制功能，且均为继电器输出；•参数设置功能：允许用户对其参数进行更改设定，同时记忆在内部FLASH存储器内,在系统掉电时不会丢失，控制器所有参数可从控制器前面板调整，或使用PC机通过编程接口调整（使用SG72适配器），也可使用PC机通过RS485接口调整；•多种温度、压力、油位传感器可直接使用，并可自定义参数；•多种起动成功条件（转速传感器、油压、发电）可选择；•供电电源范围宽（8~35）VDC，能适应不同的起动电池电压环境；•所有参数均采用数字化调整，摒弃了常规电位器的模拟调整方法，提高了整机的可靠性和稳定性；•外壳与控制屏之间设计有橡胶密封圏，防水性能可达到IP55；•控制器采用金属卡件固定；＞模块化结构设计，阻燃ABS外壳，可插拔式接线端子，嵌入式安装方式，结构紧凑,安装方便。3.规格项目内容工作...
