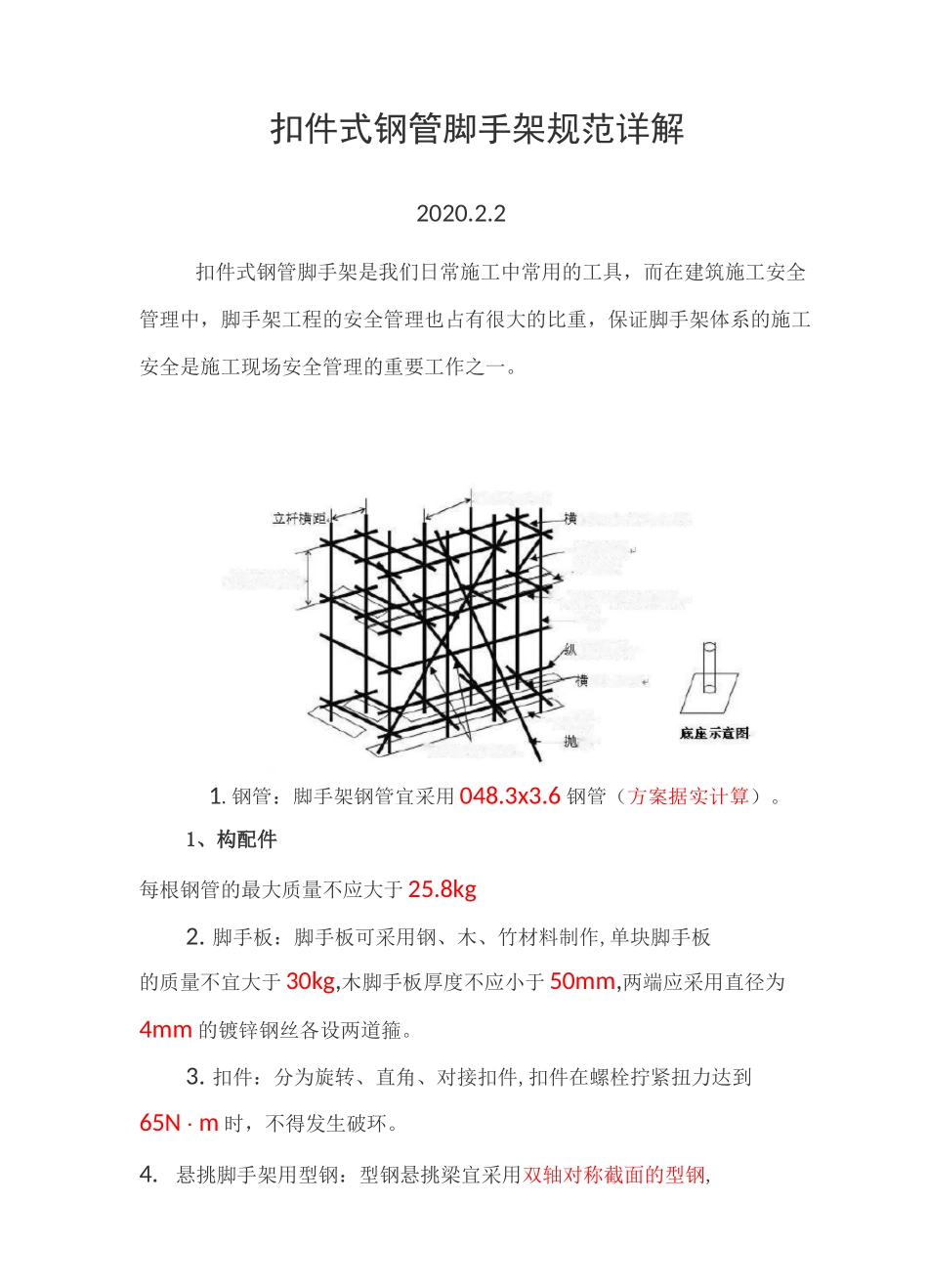

扣件式钢管脚手架示范详解VIP免费

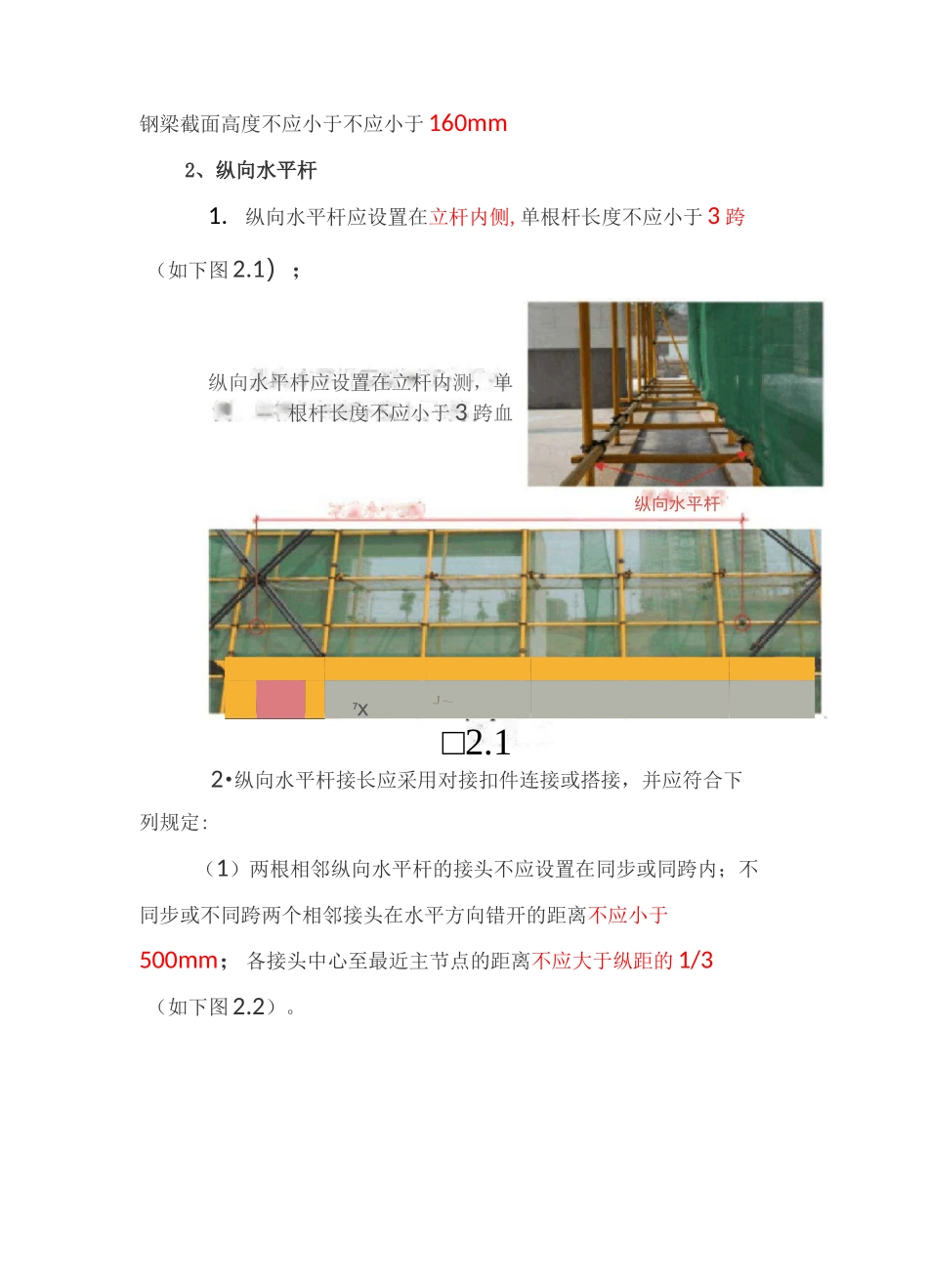

剪刀撑什“字楼＞七向斜挣”脚手扳」向扫地杆、■垫板*一撑訂7向水手杆（大機杆”:—立秆"立杆涉距（涉）朮杆级距〔跨卜向水乎杆（力樸杆向扫地杆1.钢管：脚手架钢管宜采用048.3x3.6钢管（方案据实计算）。扣件式钢管脚手架规范详解2020.2.2扣件式钢管脚手架是我们日常施工中常用的工具，而在建筑施工安全管理中，脚手架工程的安全管理也占有很大的比重，保证脚手架体系的施工安全是施工现场安全管理的重要工作之一。1、构配件每根钢管的最大质量不应大于25.8kg2.脚手板：脚手板可采用钢、木、竹材料制作,单块脚手板的质量不宜大于30kg,木脚手板厚度不应小于50mm,两端应采用直径为4mm的镀锌钢丝各设两道箍。3.扣件：分为旋转、直角、对接扣件,扣件在螺栓拧紧扭力达到65N・m时，不得发生破环。4.悬挑脚手架用型钢：型钢悬挑梁宜采用双轴对称截面的型钢,钢梁截面高度不应小于不应小于160mm2、纵向水平杆1.纵向水平杆应设置在立杆内侧,单根杆长度不应小于3跨（如下图2.1）；纵向水平杆应设置在立杆内测，单根杆长度不应小于3跨血纵向水平杆7X.J亠一□2.12•纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定:（1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3（如下图2.2）。两根相邻纵向水平杆的接头不应设置在向步戟同跨內；不同步或不同跨两个相邻接头在水平方向错幵的距悪不应小于500mm；各接其中心至叢近主节点的距离不应大于纵距的"3知定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。3.当使用钢芭网片脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上（纵向水平杆在上，横向水平杆在下），并应等间距设置填心芯杆，间距不应大于400mm（如图2.3）。'K4OCI「y1X2■Jc~1-1—11-4（2）搭接长度不应小于1m,应等间距设置3个旋转扣件固当使用木脚手板、竹串片曲手板时.横向水平杆两端均应采用件固左在纵向水平杆上証3、横向水平杆主书点禁拆除。抑手架主节点必须设水平杆.目严当使用冲压钢脚手板、木脚手板、竹串片脚手板时,纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上（纵向水平杆在下，横向水平杆在上）（如图2.4）。1.作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；2.当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上（纵向水平杆在下，横向水平杆在上）；3.当使用钢芭网片脚手板时，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上（纵向水平杆在上，横向水平杆在下）；4.主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。横向水平杆伸出扣件盖板不应小于100mm，且不宜大于200mm。4脚手板1.作业层脚手板应铺满、铺平、铺稳、铺实；2.冲压钢脚手板、木脚手板、竹串片脚手板等,应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与横向水平杆可靠固定，严禁倾翻。脚手板的铺设应采用对接平铺或搭接铺设。脚手板对接平铺时，接头处应设两根横向水平杆，脚手板外伸长度应取130mm~150mm，两块脚手板外伸长度之和不应大于300mm；脚手板搭接平铺时，接头应支在横向水平杆上，搭接长度不应小于200mm，其伸出横向水平杆的长度不应小于100mm。（如图4.1)一彻手架立杆基础不在同一离度科.必须将高处的纵向扫地杆向f氐处延长两腌与立杆固定.為低差不应大于】伯。靠边隈上方的丈杆轴线到边坡的距离不应小于500mmc3.脚手架内立杆与建筑物距离不宜大于150mm;当距离大于150mm时，应采取封闭防护措施。5、立杆1.每根立杆底部宜设置底座或垫板，垫板板厚应不小于50mm，板宽不小于200mm，板长不小于两跨。2.脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。3.脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立...
